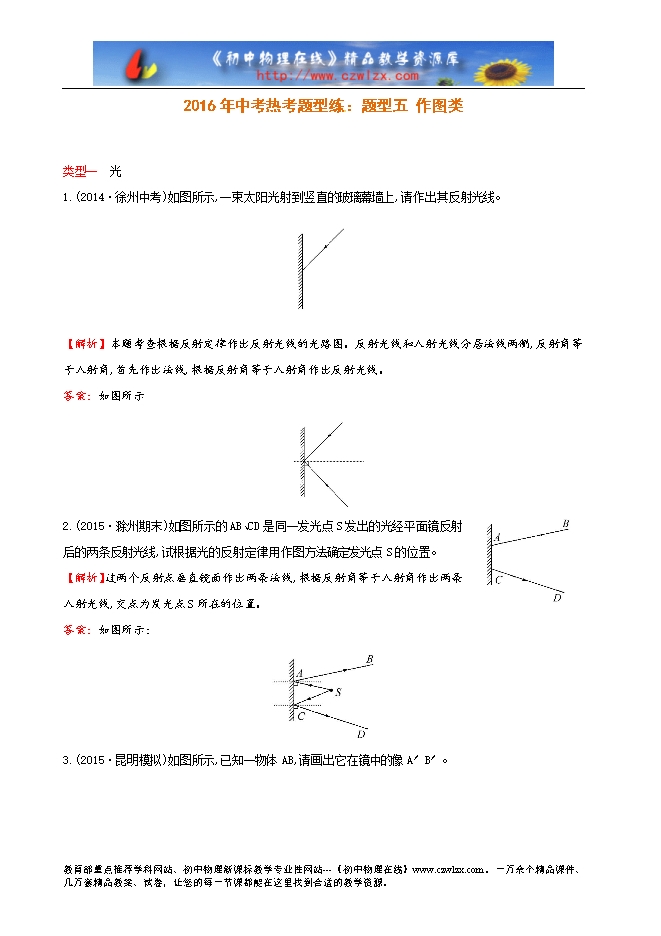

【内容简介】 类型一　光 1.(2014?徐州中考)如图所示,一束太阳光射到竖直的玻璃幕墙上,请作出其反射光线。 【解析】本题考查根据反射定律作出反射光线的光路图。反射光线和入射光线分居法线两侧,反射角等于入射角,首先作出法线,根据反射角等于入射角作出反射光线。 答案：如图所示 2.(2015?滁州期末)如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线,试根据光的反射定律用作图方法确定发光点S的位置。 【解析】过两个反射点垂直镜面作出两条法线,根据反射角等于入射角作出两条入射光线,交点为发光点S所在的位置。 答案：如图所示： 3.(2015?昆明模拟)如图所示,已知一物体AB,请画出它在镜中的像A′B′。 【解析】分别作出物体AB端点A、B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为AB在平面镜中的像。 答案：如图所示： 4.(2015?武汉期末)如图所示,有束 入射光线AO经平面镜反射后沿OB的方向射出,请作出平面镜的位置。 【解析】由题知,OB为反射光线,过入射点作入射光线AO与反射光线OB夹角的平分线(即法线),再过入射点作垂直于法线的平面镜。 答案：如图所示： 5.(2015?内蒙古赤峰期末)自行车尾灯的结构如图所示,夜晚,当有光照射到尾灯时可起到明显警示作用。试画出图中一条光线的 反射光线(要求保留必要的辅助线)。 ........ ?
