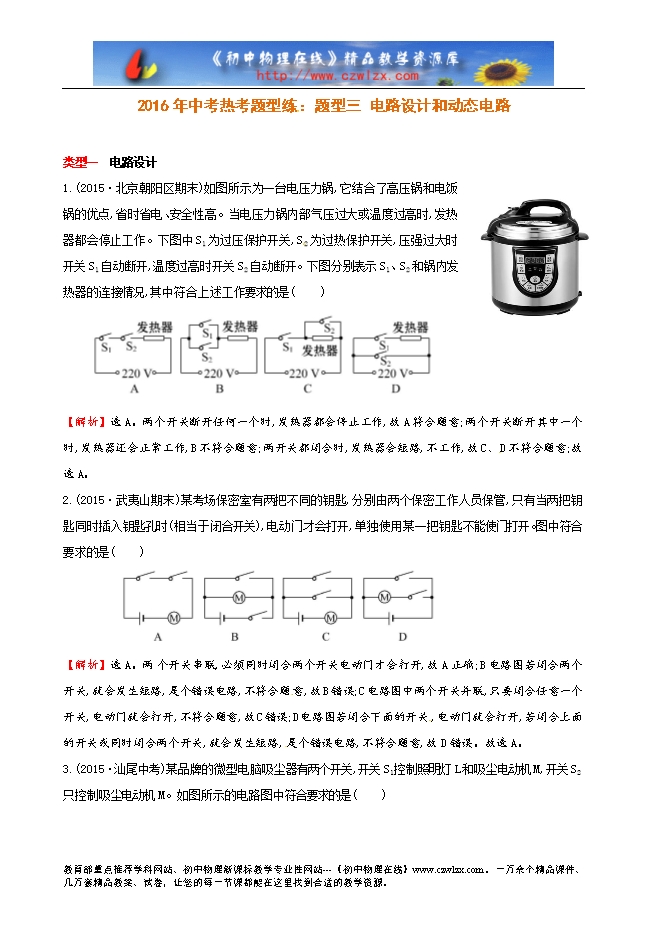

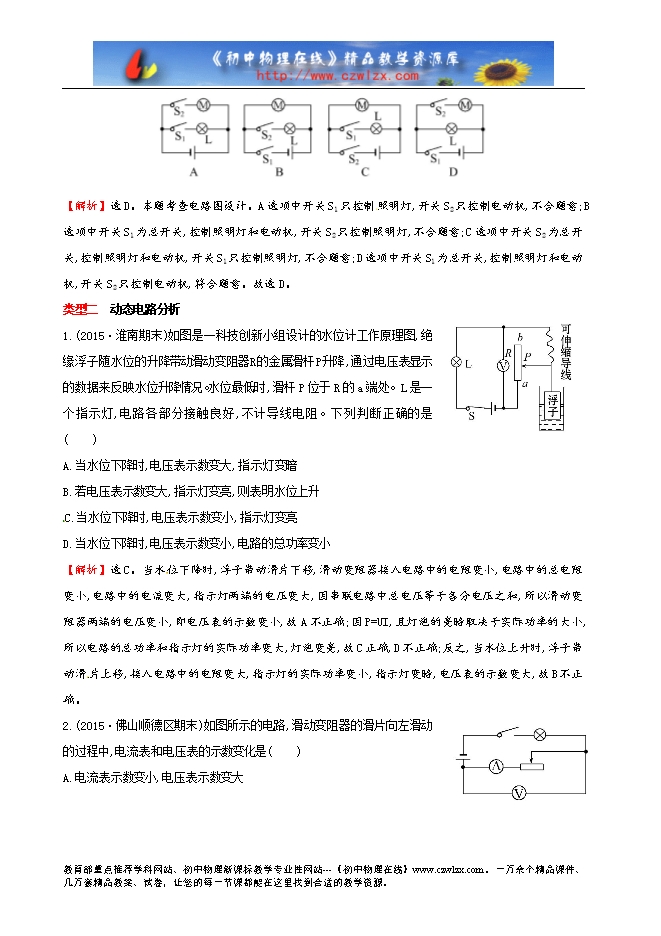

【内容简介】 类型一　电路设计 1.(2015?北京朝阳区期末)如图所示为一台电压力锅,它结合了高压锅和电饭锅的优点,省时省电、安全性高。当电压力锅内部气压过大或温度过高时,发热器都会停止工作。下图中S1为过压保护开关,S 2为过热保护开关,压强过大时开关S1自动断开,温度过高时开关S2自动断开。下图分别表示S1、S2和锅内发热器的连接情况,其中符合上述工作要求的是(　　) 【解析】选A。两个开关断开任何一个时,发热器都会停止工作,故A符合题意;两个开关断开其中一个时,发热器还会正常工作,B不符合题意;两开关都闭合时,发热器会短路,不工作,故C、 D不符合题意;故选A。 2.(2015?武夷山期末)某考场保密室有两把不同的钥匙,分别由两个保密工作人员保管,只有当两把钥匙同时插入钥匙孔时(相当于闭合开关),电动门才会打开,单独使用某一把钥匙不能使门打开。图中符合要求的是(　　) 【解析】选A。两 个开关串联,必须同时闭合两个开关电动门才会打开,故A正确;B电路图若闭合两个开关,就会发生短路,是个错误电路,不符合题 意,故B错误;C电路图中两个开关并联,只要闭合任意一个开关,电动门就会打开,不符合题意,故C错误;D电路图若闭合下面的开关 ,电动门就会打开,若闭合上面的开关或同时闭合两个开关,就会发生短路, 是个错误电路,不符合题意,故D错误。故选A。 3.(2015?汕尾中考)某品牌的微型电脑吸尘器有两个开关,开关S1控制照明灯L和吸尘电动机M,开关S2只控制吸尘电动机M。如图所示的电路图中符合要求的是(　　) ........ ?
