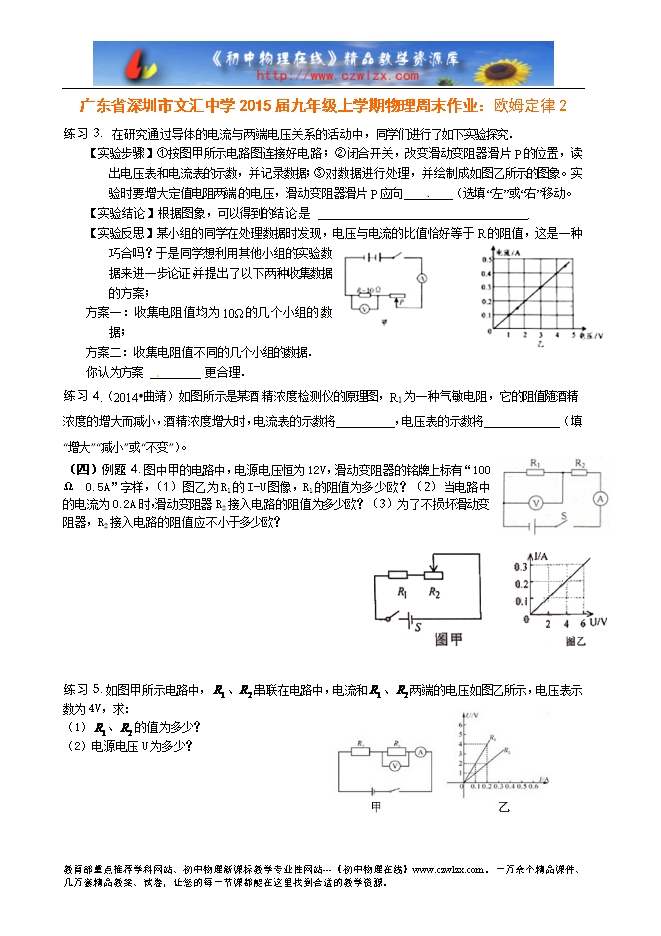

【内容简介】练习3. 在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究． 【实验步骤】①按图甲所示电路图连接好电 路；②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数据；③对数据进行处理，并绘制成如图乙所示的图象。实验时要增大定值电阻两端 的电压，滑动变阻器滑片P应向 （选填“左”或“右”移动。 【实验结论】根据图象，可以得到的结 论 是 . 【实验反思】某小组的同学在处理数据时发现，电压与电流的比值恰好等于R的阻值，这是一种巧合吗？于是同学想利用其他小组的实验数据来进一步论证，并提出了以下两种收集数据的方案； 方案一：收集电阻值均为10Ω的几个小组的 数据； 方案二：收集电阻值不同的几个小组的数据． 你认为方案 更合理． 练习4.（2014?曲靖）如图所示是某酒 精浓度检测仪的原理图，R1为一种气敏电阻，它的阻值随酒精浓度的增大而减小，酒精浓度增大时，电流表的示数将　 ，电压表的示数将　 （填“增大”“减小”或“不变”）。 （四）例题4.图中甲的电路中，电源电压恒为12V，滑动变阻器的铭牌上标有“100Ω 0.5A”字样，（1）图乙为R1的I-U图像，R1的阻值为多 少欧？（2）当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为多少欧？（3）为了不损坏滑动变阻器，R2接入电路的阻值应不小于多少欧？ ....... ?
