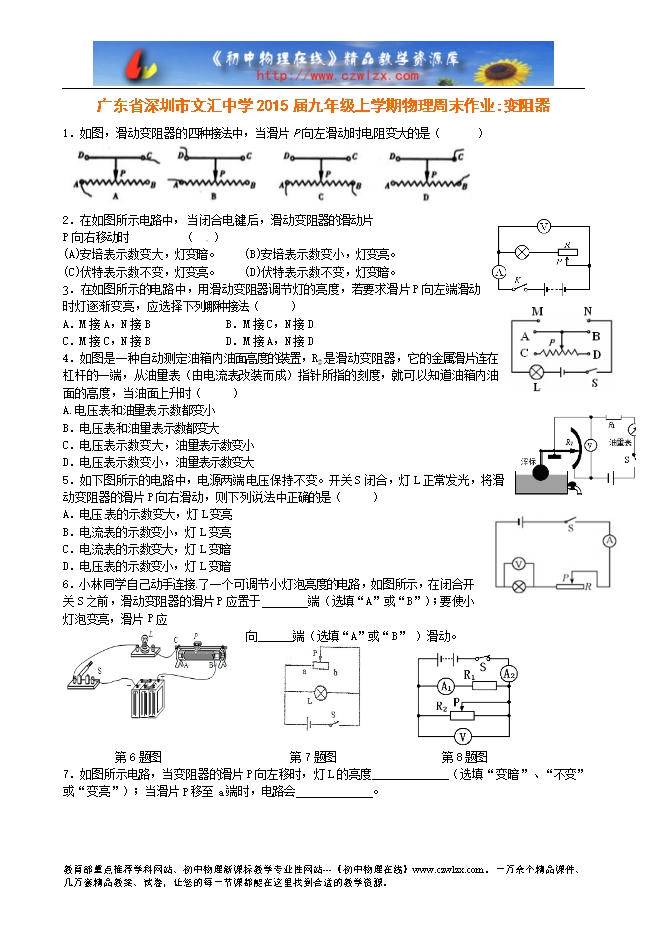

广东省深圳市文汇中学2015届九年级上学期物理周末作业:变阻器
【内容简介】1.如图,滑动变阻器的四种接法中,当滑片P向左滑动时电阻变大的是( )
2.在如图所示电路中, 当闭合电键后,滑动变阻器的滑动片
P向右移动时 ( )
(A)安培表示数变大,灯变暗。 (B)安培表示数变小,灯变亮。
(C)伏特表示数不变,灯变亮。 (D)伏特表示数不变,灯变暗。
3.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向左端滑动时灯逐渐变亮,应选择下列哪种接法( )
A.M接A,N接B B.M接C,N接D
C.M接C,N接B D.M接A,N接D
4.如图是一种自动测定油箱内油面高度的装置,R2是滑动变阻器,它的金属滑片连在杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就可 以知道油箱内油面的高度,当油面上升时( )
A.电压表和油量表 示数都变小
B.电压表和油量表示数都变大
C.电压表示数变大,油量表示数变小
D.电压表示数变小,油量表示数变大
5.如下图所示的电路中,电源两端 电压保持不变。开关S闭合,灯L正常发光,将滑动变阻器的滑片P向右滑动,则下列说法中正确的是( )
A.电压 表的示数变大,灯L变亮
B.电流表的示数变小,灯L变亮
C.电流表的示数变大,灯L变暗
D.电压表的示数变小,灯L变暗
........
