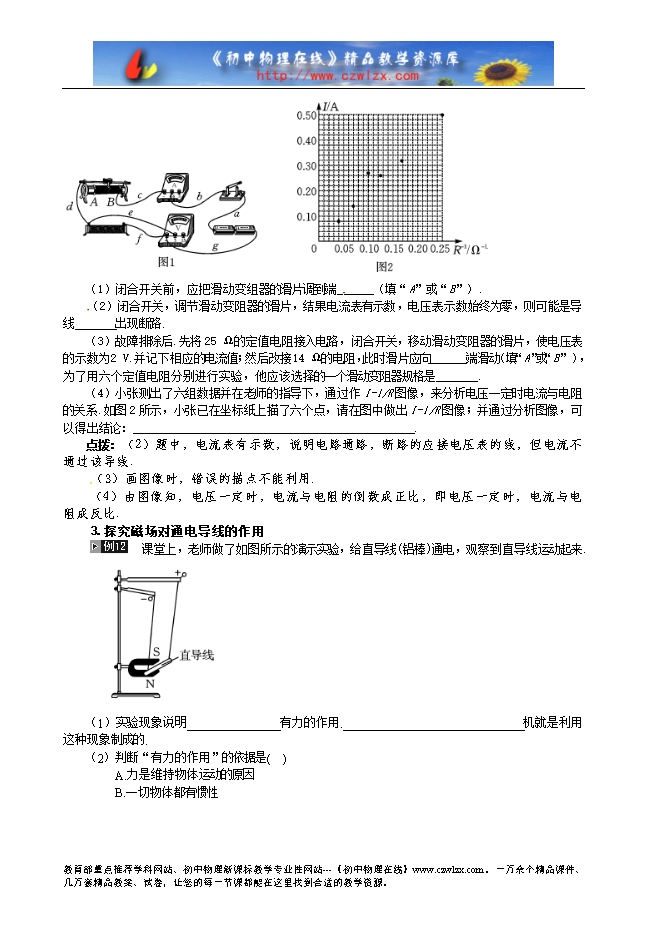

【内容简介】 题型之四 电磁学实验 串并联电路中电流和电压规律、电阻的影响因素、欧姆定律、电热的影响因素、电流的磁效应、电生磁、磁生电是电与磁的探究题常考的知识点，控制变量法和转换法是电磁学探究题考查的实验方法，实验设计、结论概括、实验评估是电磁学探究题常见的类型. 1.探究影响电阻大小的因素 　　 　如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点，张明同学用该装置做“探究决定电阻大小的因素”实验，记录数据见下表： 步骤 M接 N接 电流/A 1 A C 0.5 2 A B 1.0 3 A和C B 2.0 4 E G 0.2 5 E F 0.4 6 E和G F 0.8 　　（1）比较步骤___________________，得出结论：导体电阻大小与材料有关. 　　（2）比较步骤1与2（或4与5），得出结论：___________________________________； 　　（3）比较步骤2与3（或5与6），得出结论：_____________________ ______________； 　　（4）张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出安培表示数为0.7A，再与步骤1与4结果相比较，又悟出一个电流规律：____________________ ____________________________________. 点拨：该题主要考查控制变量法，答题时注意控制变量. 2.探究电流与电阻的关系 　　 　（2014?绵阳）在“探究电压一定，电流与电阻的关系”实验中，实验室提供的实验器材有：电源一个（两端电压恒为3 V），电流表、电压表各一个，开关一个，六个定值电阻（阻值分别为：4 Ω、6 Ω、8 Ω、10 Ω、14 Ω和25 Ω），两只滑动变阻器（规格分别为：“15 Ω 1 A”和“20 Ω 0.3 A”），导线若干.实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f和g按如图1所示方式连接电路. ........ ?
