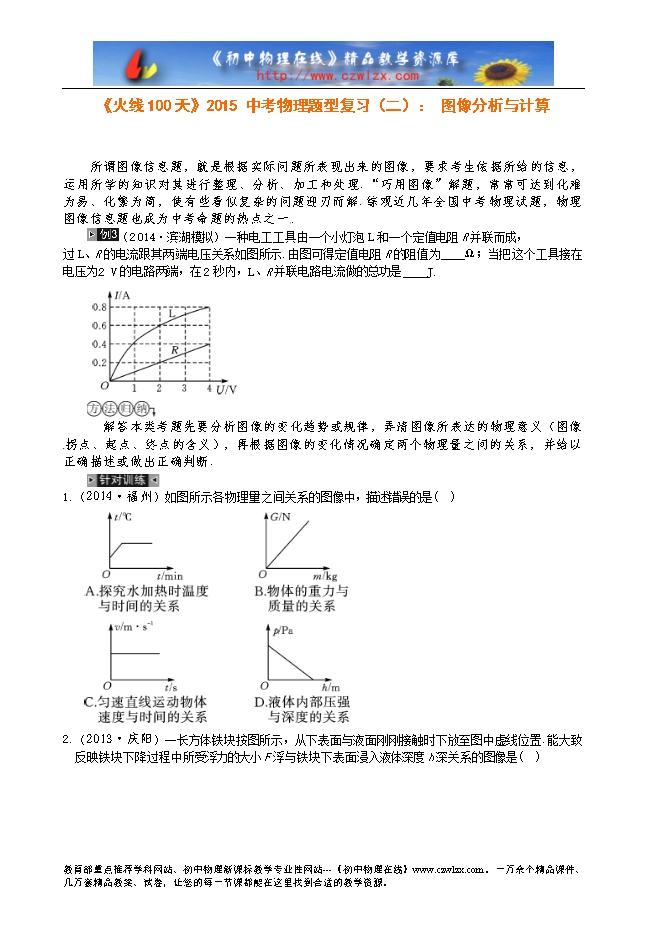

【内容简介】所谓图像信息题，就是根据实际问题所表现出来的图像，要求考生依据所给的信息，运用所学的知识对其进行整理、分析、加工和处理.“巧用图像”解题，常常可达到化难为易、化繁为简，使有些看似复杂的问题迎刃而解.综观近几年全国中考 物理试题，物理图像信息题也成为中考命题的热点之一 . （2 014?滨湖模拟）一种电工工具由一个小灯泡L和一个定值电阻R并联而成， 过L、R的电流跟其两 端电压关系如图所示.由图可得定值电阻R的阻值为____Ω；当把 这个工具接在电压为 2 V的电路两端，在2秒内，L、R并联电路电流做的总功是____J. 解答本类考题先要分析图像的变化趋势或规律，弄清图像所表达的物理意义（图像 拐点、起点、终点的含义），再根据图像的变化情况确定两个物理量之间的关系，并给以正确描述或做出正确判断. 1.（2014?福州）如图所示各物理量之间关系的图像中，描述错误的是(　) 2.（2013?庆阳）一长方体铁块按图所示，从下表面与液面刚刚接触时下放至图中虚线位置.能大致反映铁块下降过程中所受浮力的大小F浮与铁块下表面浸入液体深度h深关系的图像是(　) ......... 下载word文档附件
