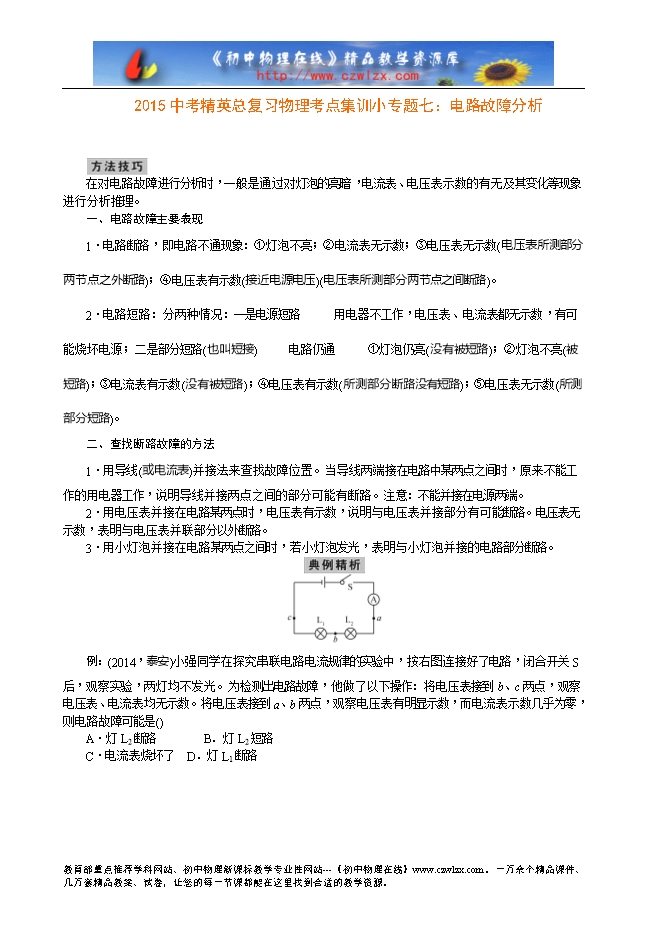

【内容简介】在对电路故障进行分析时，一般是通过对灯泡的亮暗，电流表、电压表示数的有无及其变化等现象进行分析推理。一、电路故障主要表现 1．电路断路，即电路不通现象：①灯泡不亮；②电流表无示数；③电压表无示数(电压表所测部分两节点之外断路)；④电压表有示数(接近电源电压)(电压表所测部分两节点之间断路)。 2．电路短路：分两种情况：一是电源短路――→结果用电器不工作，电压表、电流表都无示数，有可能烧坏电源；二是部分短路(也叫短接)――→结果电路仍通――→现象①灯泡仍亮(没有被短路)；②灯泡不亮(被短路)；③电流表有示数(没有被短路)；④电压表有示数(所测部分断路没有短路)；⑤电压表无示数(所测部分短路)。二、查找断路故障的方法 1．用导线(或电流表)并接法来查找故障位置。当导线两端接在电路中某两点之间时，原来不能工作的用电器工作，说明导线并接两点之间的部分可能有断路。注意：不能并接在电源两端。 2．用电压表并接在电路某两点时，电压表有示数，说明与电压表并接部分有可能断路。电压表无示数，表明与电压表并联部分以外断路。 3．用小灯泡并接在电路某两点之间时，若小灯泡发光，表明与小灯泡并接的电路部分断路。 ........ 下载word文档附件
