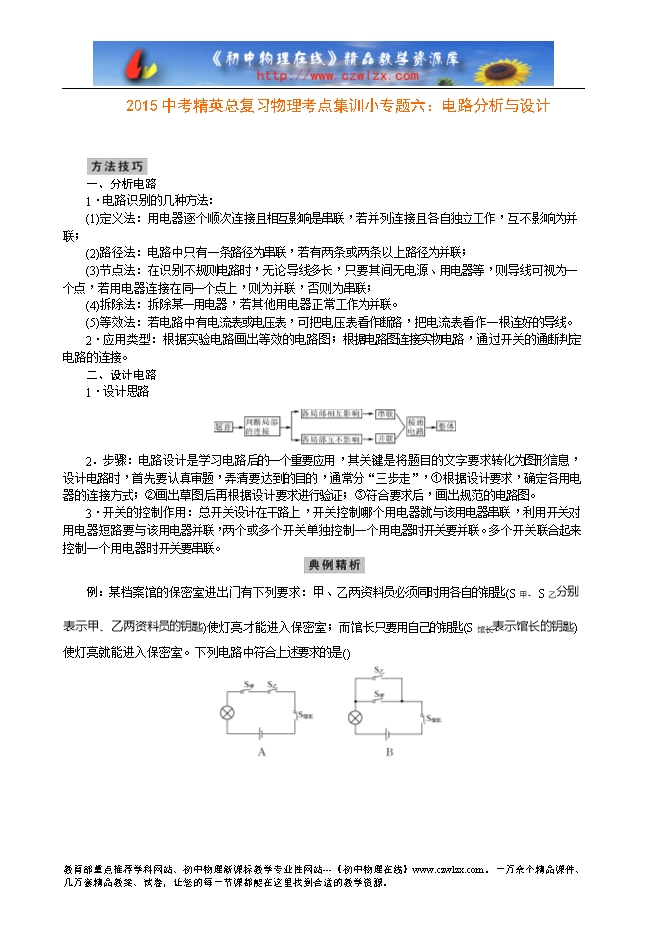

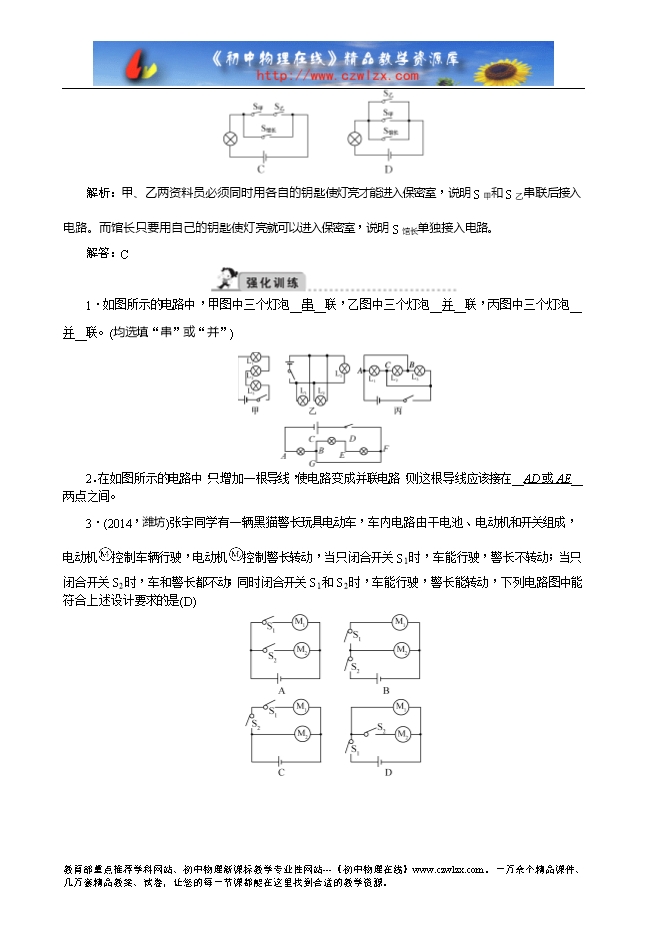

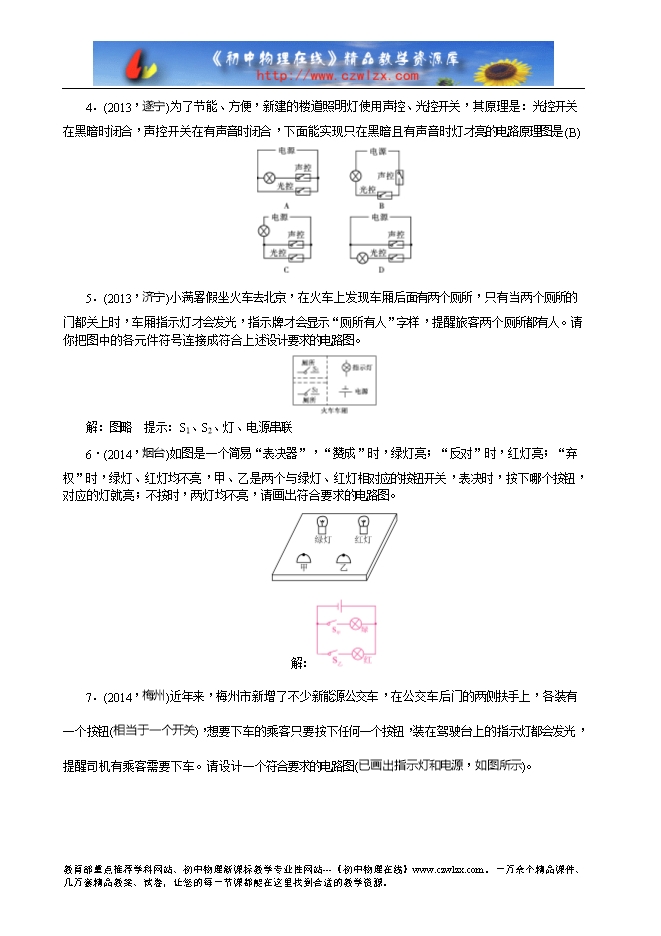

【内容简介】 一、分析电路 1．电路识别的几种方法： (1)定义法：用电器逐个顺次连接且相互影响是串联，若并列连接且各自独立工作，互不影响为并联； (2)路径法：电路中只有一条路径为串联，若有两条或两条以上路径为并联； (3)节点法：在识别不规则电路时，无论导线多长，只要其间无电源、用电器等，则导线可视为一个点，若用电器连接在同一个点上，则为并联，否则为串联； (4)拆除法：拆除某一用电器，若其他用电器正常工作为并联。 (5)等效法：若电路中有电流表或电压表，可把电压表看作断路，把电流表看作一根连好的导线。 2．应用类型：根据实验电路画出等效的电路图；根据电路图连接实物电路，通过开关的通断判定电路的连接。二、设计电路 1．设计思路 2．步骤：电路设计是学习电路后的一个重要应用，其关键是将题目的文字要求转化为图形信息，设计电路时，首先要认真审题，弄清要达到的目的，通常分“三步走”，①根据设计要求，确定各用电器的连接方式；②画出草图后再根据设计要求进行验证；③符合要求后，画出规范的电路图。 3．开关的控制作用：总开关设计在干路上，开关控制哪个用电器就与该用电器串联，利用开关对用电器短路要与该用电器并联，两个或多个开关单独控制一个用电器时开关要并联。多个开关联合起来控制一个用电器时开关要串联。 例：某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙(S甲、S乙分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室；而馆长只要用自己的钥匙(S馆长表示馆长的钥匙)使灯亮就能进入保密室。下列电路中符合上述要求的是() ......... 下载word文档附件
