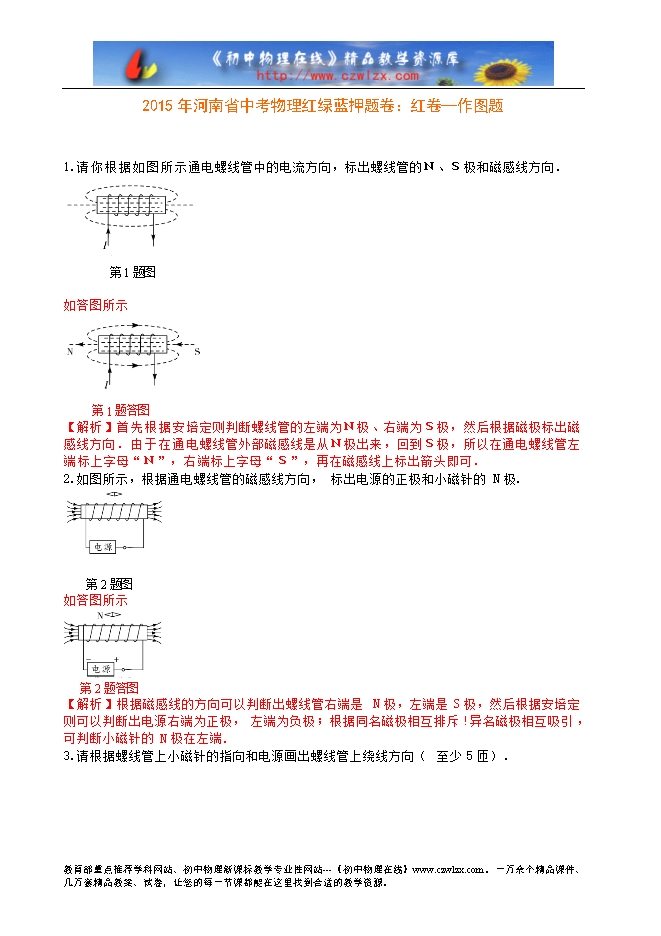

2015年河南省中考物理红绿蓝押题卷:红卷—作图题
【内容简介】1.请你根据如图所示通电螺线管中的电流方向,标出螺线管的N、S极和磁感线方向.
第1题图
如答图所示
第1题答图
【解析】首先根据安培定则判断螺线管的左端为N极、右端为S极,然后根据磁极标出磁感线方向.由于在通电螺线管外部磁感线是从N极出来,回到S极,所以在通电螺线管左端标上字母“N”,右端标上字母“S”,再在磁感线上标出箭头即可.
2.如图所示,根据通电螺线管的磁感线方向,标出电源的正极和小磁针的N极.
第2题图
如答图所示
第2题答图
【解析】根据磁感线的方向可以判断出螺线管右端是N极,左端是S极,然后根据安培定则可以判断出电源右端为正极,左端为负极;根据同名磁极相互排斥!异名磁极相互吸引,可判断小磁针的N极在左端.

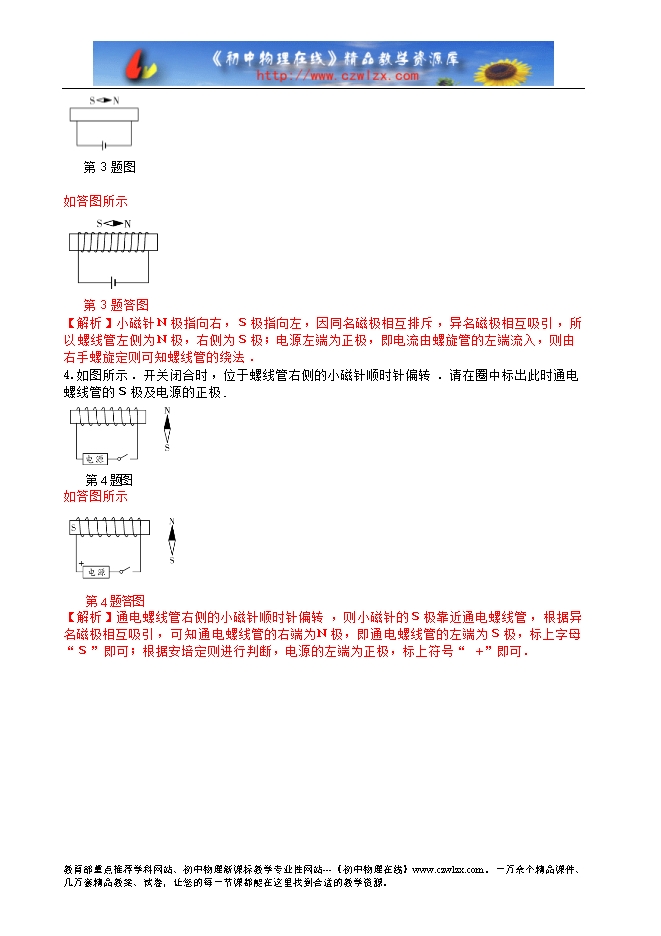

3.请根据螺线管上小磁针的指向和电源画出螺线管上绕线方向(至少5匝).
.......
?
