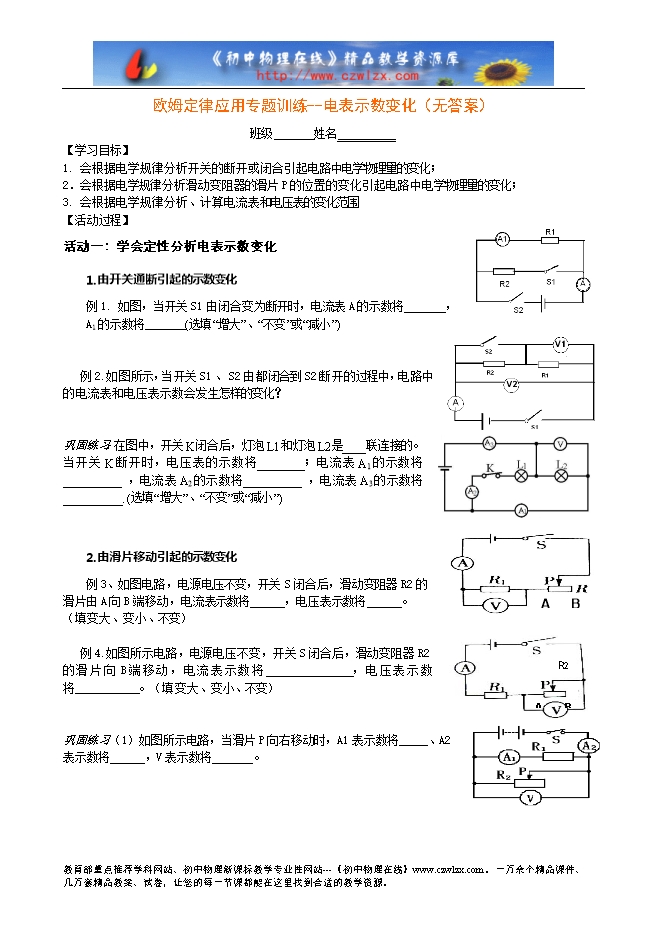

【内容简介】【学习目标】 1. 会根据电学规律分析开关的断开或闭合引起电路中电学物理量的变化； 2．会根据电学规律分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化； 3. 会根据电学规律分析、计算电流表和电压表的变化范围 【活动过程】 活动一：学会定性分析电表示数变化 1.由开关通断引起的示数变化 例1. 如图，当开关S1由闭合变为断开时，电流表A的示数将 ， A1的示数将 (选填“增大”、“不变”或“减小”) 例2.如图所示，当开关S1 、 S2由都闭合到S2 断开的过程中，电路中的电流表和电压表示数会发生怎样的变化？ 巩固练习：在图中，开关K闭合后，灯泡L1和灯泡L2是____联连接的。当开关K断开时，电压表的示数将________；电流表A1的示数将__________ ，电流表A2的示数将__________ ，电流表A3的示数将__________. (选填“增大”、“不变”或“减小”) 2.由滑片移动引起的示数变化 例3、如图电路，电源电压不变，开关S闭合后，滑动变阻器R2的滑片由A向B端移动，电流表示数将 ，电压表示数将 。 （填变大、变小、不变） 例4.如图所示电路，电源电压不变，开关S闭合后，滑动变阻器R2的滑片向B端移动，电流表示数将 ，电压表示数将 。（填变大、变小、不变） ........ ? ?
