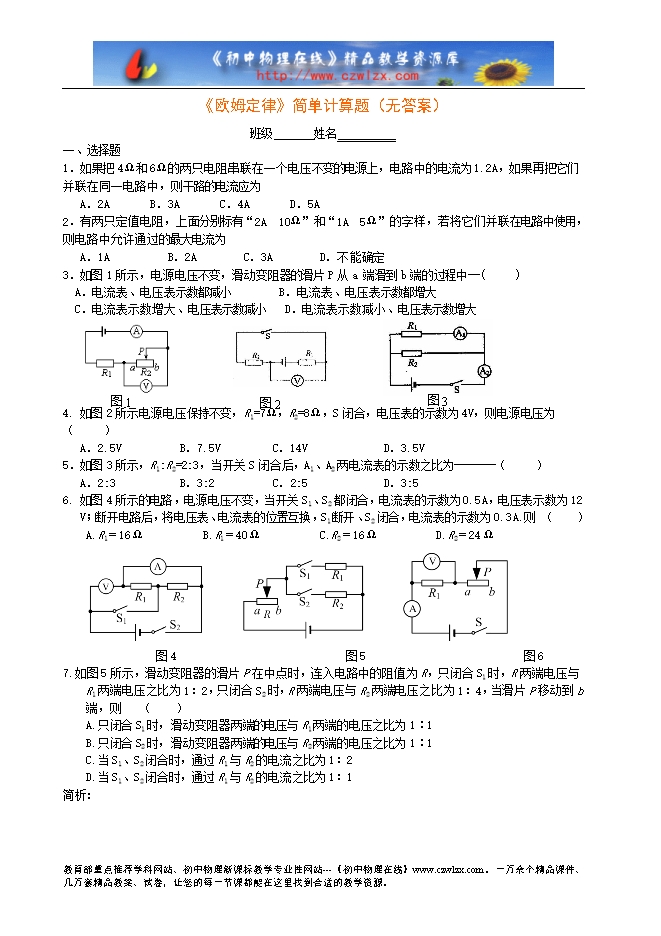

【内容简介】一、选择题 1．如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A，如果再把它们并联在同一电路中，则干路的电流应为 A．2A B．3A C．4A D．5A 2．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们并联在电路中使用，则电路中允许通过的最大电流为 A．1A B．2A C．3A D．不能确定 3．如图1所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中--( ) A．电流表、电压表示数都减小 B．电流表、电压表示数都增大 C．电流表示数增大、电压表示数减小 D．电流表示数减小、电压表示数增大 4. 如图2所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为 （ ） A．2.5V B．7.5V C．14V D．3.5V 5．如图3所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为-------（ ） A．2:3 B．3:2 C．2:5 D．3:5 6. 如图4所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5 A，电压表示数为12 V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的示数为0.3 A.则 （　　） A.R1＝16 Ω B.R1＝40 Ω C.R2＝16 Ω D.R2＝24 Ω 图4 图5 图6 7. 如图5所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1∶2，只闭合S2时，R两端电压与R2两端电压之比为1∶4，当滑片P移动到b端，则 （　　） A.只闭合S1时，滑动变阻器两端的电压与R1两端的电压之比为1︰1 B.只闭合S2时，滑动变阻器两端的电压与R2两端的电压之比为1︰1 C.当S1、S2闭合时，通过R1与R2的电流之比为1∶2 D.当S1、S2闭合时，通过R1与R2的电流之比为1∶1 ........ ? ?
