北京市东城区2014年初三物理电学课堂练习：电功率（1—3）(附答案)
【内容简介】

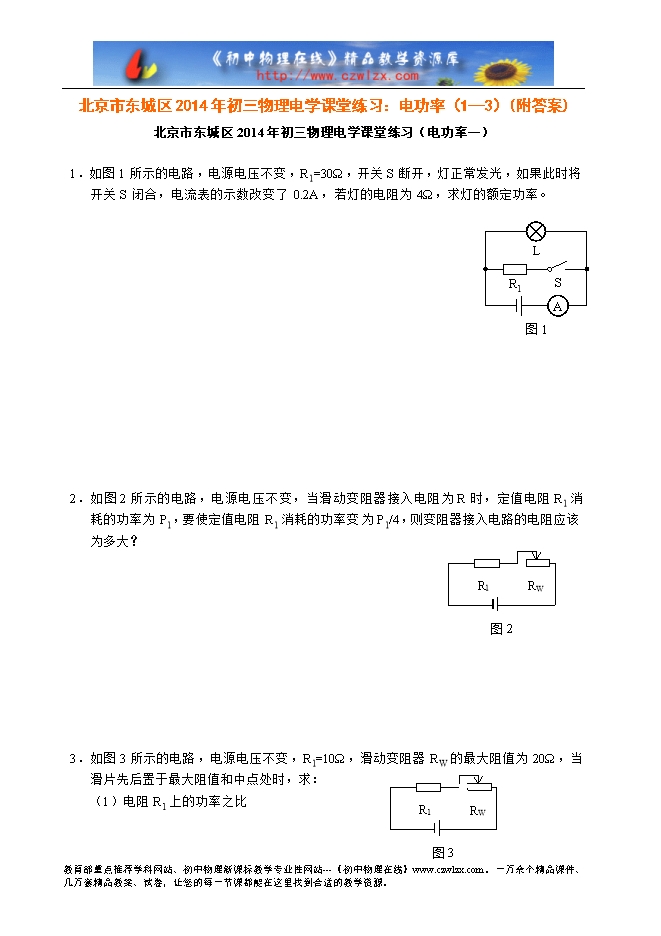

北京市东城区2014年初三物理电学课堂练习电功率一
1．如图1所示的电路，电源电压不变，R1=30Ω，开关S断开，灯正常发光，如果此时将开关S闭合，电流表的示数改变了0.2A，若灯的电阻为4Ω，求灯的额定功率。
?
2．如图2所示的电路，电源电压不变，当滑动变阻器接入电阻为R时，定值电阻R1消耗的功率为P1，要使定值电阻R1消耗的功率变为P1/4，则变阻器接入电路的电阻应该为多大？
?
3．如图3所示的电路，电源电压不变，R1=10Ω，滑动变阻器RW的最大阻值为20Ω，当滑片先后置于最大阻值和中点处时，求：
（1）电阻R1上的功率之比

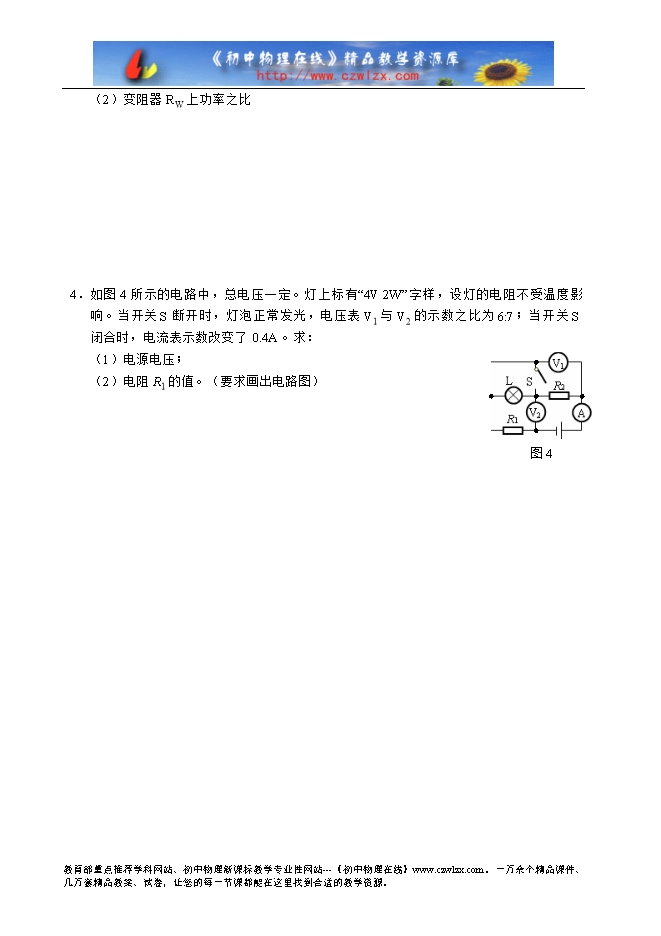

（2）变阻器RW上功率之比
?
4．如图4所示的电路中，总电压一定。灯上标有“4V 2W”字样，设灯的电阻不受温度影响。当开关S断开时，灯泡正常发光，电压表V1与V2的示数之比为6:7；当开关S闭合时，电流表示数改变了0.4A。求：
（1）电源电压；
（2）电阻R1的值。（要求画出电路图）
..........
