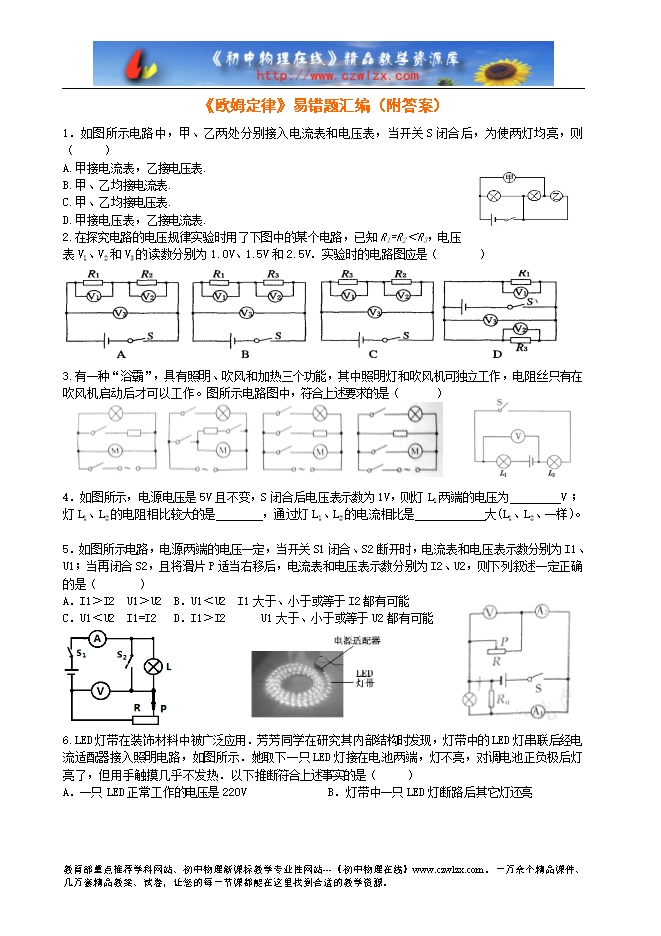

【内容简介】1．如图所示电路中，甲、乙两处分别接入电流表和电压表，当开关S闭合后，为使两灯均亮，则（ ） A.甲接电流表，乙接电压表. B.甲、乙均接电流表. C.甲、乙均接电压表. D.甲接电压表，乙接电流表. 2.在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的 读数分别为1.0V、1.5V和2.5V．实验时的电路图应是（ ） 3.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机可独立工作，电阻丝只有在吹风机启动后才可以工作。图所示电路图中，符合上述要求的是（ ） 4．如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为 V ；灯L1、L2的电阻相比较大的是 ，通过灯L1、L2的电流相比是 大(L1、L2、一样)。 5．如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（ ） A．I1﹥I2 U1﹥U2 B．U1﹤U2 I1大于、小于或等于I2都有可能 C．U1﹤U2 I1=I2 D．I1﹥I2 U1大于、小于或等于U2都有可能 6.LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电 池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是（ 　　） A．一只LED正常工作的电压是220V B．灯带中一只LED灯断路后其它灯还亮 C．LED灯工作时主要是将电能转化为内能 D．LED灯具有单向导电性 ........ ? ? ?
