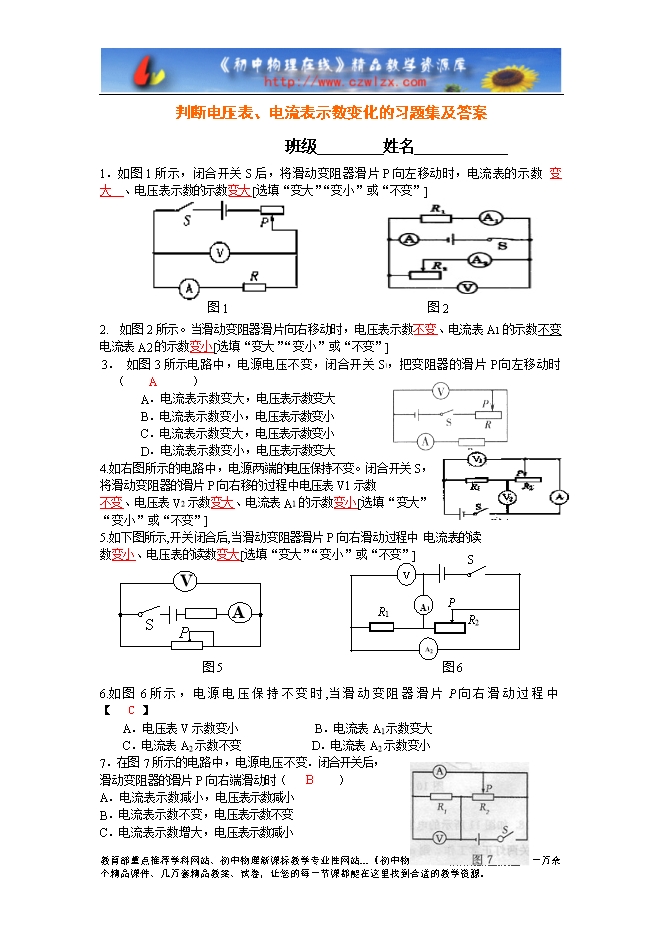

【内容简介】1．如图1所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表的示数 变大 、电压表示数的示数变大[选填“变大”“变小”或“不变”] 2.　如图2所示。当滑动变阻器滑片向右移动时，电压表示数不变、电流表A1的示数不变　　电流表A2的示数变小[选填“变大”“变小”或“不变”] 3． 如图3所示电路中，电源电压不变，闭合开关S1，把变阻器的滑片P向左移动时（ A ） A．电流表示数变大，电压表示数变大 B．电流表示数变小，电压表示数变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大 4.如右图所示的电路中，电源两端的电压保持不变。闭合开关S， 将滑动变阻器的滑片P向右移的过程中电压表V1示数 不变、电压表V2示数变大、电流表A1的示数变小[选填“变大” “变小”或“不变”] 5.如下图所示,开关闭合后,当滑动变阻器滑片P向右滑动过程中 电流表的读 数变小、电压表的读数变大[选填“变大”“变小”或“不变”] 6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中 【 C 】 A．电压表V示数变小 B．电流表A1示数变大 C．电流表A2示数不变 D．电流表A2示数变小 ........ ? 下载word文档压缩附件(.rar) ?
