北京市重点中学2014年初三物理《欧姆定律(电路故障判断)》课堂练习题及答案

ID:24763 2014年11月17日 资料纠错 有奖上传 收藏

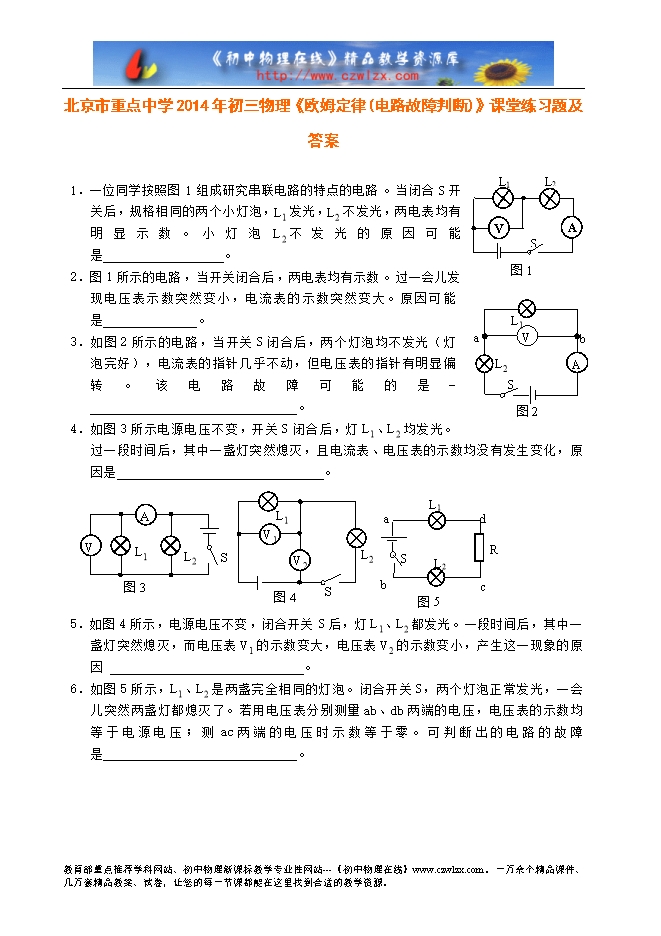

【内容简介】1.一位同学按照图1组成研究串联电路的特点的电路。当闭合S开关后,规格相同的两个小灯泡,L1发光,L2不发光,两电表均有明显示数。小灯泡L2不发光的原因可能是 。 2.图1所示的电路,当开关闭合后,两电表均有示数。过一会儿发现电压表示数突然变小,电流表的示数突然变大。原因可能是 。 3.如图2所示的电路,当开关S闭合后,两个灯泡均不发光(灯泡完好),电流表的指针几乎不动,但电压表的指针有明显偏转。该电路故障可能的是??? 。 4.如图3所示电源电压不变,开关S闭合后,灯L1、L2均发光。过一段时间后,其中一盏灯突然熄灭,且电流表、电压表的示数均没有发生变化,原因是 。 5.如图4所示,电源电压不变,闭合开关S后,灯L1、L2都发光。一段时间后,其中一盏灯突然熄灭,而电压表V1的示数变大,电压表V2的示数变小,产生这一现象的原因 。 6.如图5所示,L1、L2是两盏完全相同的灯泡。闭合开关S,两个灯泡正常发光,一会儿突然两盏灯都熄灭了。若用电压表分别测量ab、db两端的电压,电压表的示数均等于电源电压;测ac两端的电压时示数等于零。可判断出的电路的故障是 。 ............ ? ?
