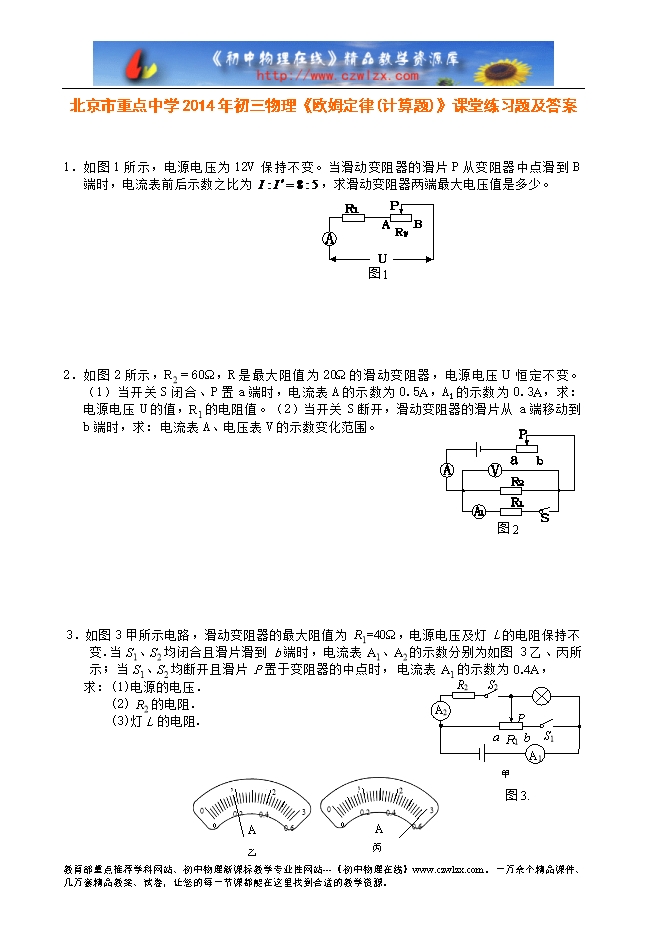

【内容简介】1．如图1所示，电源电压为12V保持不变。当滑动变阻器的滑片P从变阻器中点滑到B端时，电流表前后示数之比为 ，求滑动变阻器两端最大电压值是多少。 2．如图2所示，R2＝60Ω，R是最大阻值为20Ω的滑动变阻器，电源电压U恒定不变。（1）当开关S闭合、P置a端时，电流表A的示数为0.5A，A1的示数为0.3A，求：电源电压U的值，R1的电阻值。（2）当开关S断开，滑动变阻器的滑片从a端移动到b端时，求：电流表A、电压表V的示数变化范围。 3．如图3甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变.当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图3乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A， 求：(1)电源的电压. 　　(2) R2的电阻. (3)灯L的电阻. 4．如图4所示的电路中，电灯L的阻值为12Ω，电源电压为8V且保持不变。求：当定值电阻R和滑动变阻器RW的最大阻值各是多少时，才能使变阻器的滑片P无论在什么位置上，电压表的示数在3V到6V的范围内变化？ .......... ? ? ?
