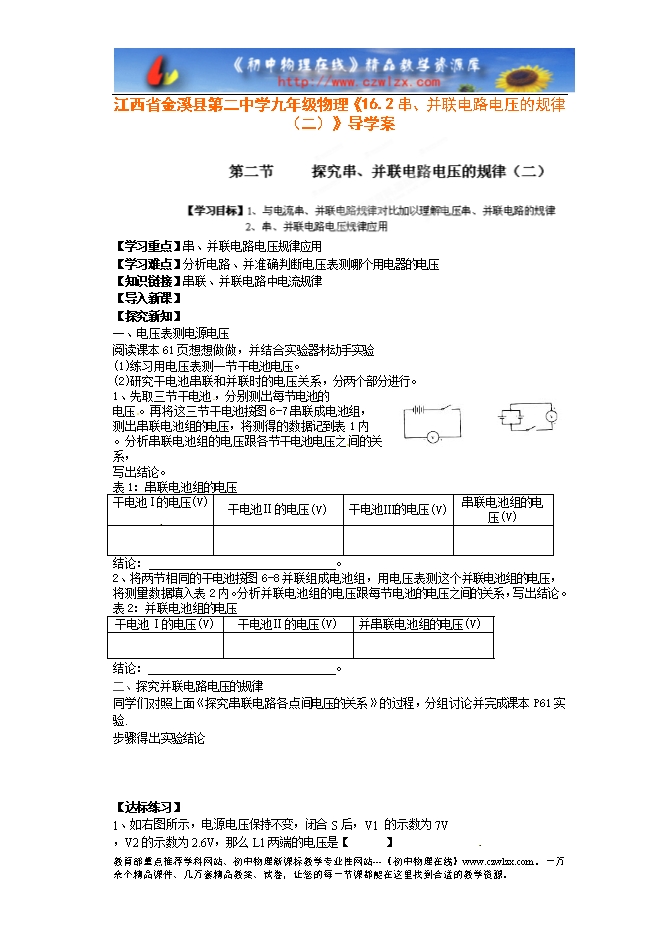

【内容简介】【学习重点】串、并联电路电压规律应用 【学习难点】分析电路、并准确判断电压表测哪个用电器的电压 【知识链接】串联、并联电路中电流规律 【导入新课】 【探究新知】 一、电压表测电源电压 阅读课本61页想想做做，并结合实验器材动手实验 (1)练习用电压表测一节干电池电压。 (2)研究干电池串联和并联时的电压关系，分两个部分进行。 1、先取三节干电池 ，分别测出每节电池的 电压 。再将这三节干电池按图6-7串联成电池组， 测出串联电池组的电压，将测得的数据记到表1内 。分析串联电池组的电压跟各节干电池电压之 间的关系， 写出结论。 表1：串联电池组的电压 干电池Ⅰ的电压(V) 干电池Ⅱ的电压(V) 干电池Ⅲ的电压(V) 串联电池组的电压(V) 结论： 。 2、将两节相同的干电池按图6-8并联组成电池组，用电压表测这个并联电池组的电压， 将测量数据填入表2内。分析并联电池组的电压跟每节电池的电压之间的关系，写出结论。 表2：并联电池组的电压 干电池Ⅰ的电压(V) 干电池Ⅱ的电压(V) 并串联电池组的电压(V) 结论： 。 二、探究并联电路电压的规律 ......... ? 下载word文档附件 ?
