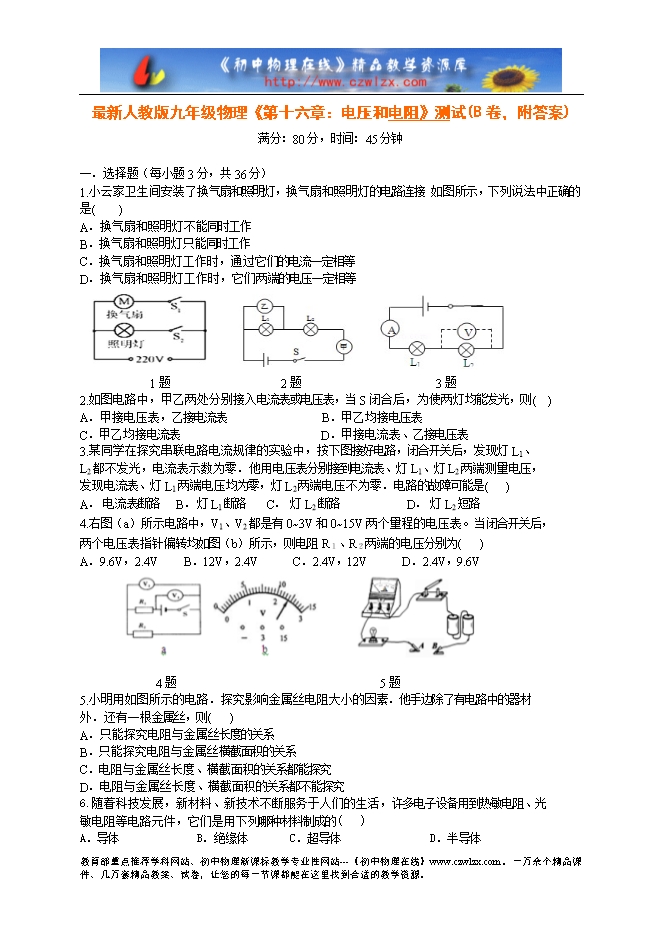

【内容简介】一．选择题（每小题3分，共36分） 1.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接 如图所示，下列说法中正确的是( ) A．换气扇和照明灯不能同时工作 B．换气扇和照明灯只能同时工作 C．换气扇和照明灯工作时，通过它们的电流一定相等 D．换气扇和照明灯工作时，它们两端的电压一定相等 1题 2题 3题 2.如图电路中，甲乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则( ) A．甲接电压表，乙接电流表 B．甲乙均接电压表 C．甲乙均接电流表 D．甲接电流表、乙接电压表 3.某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、 L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压， 发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是( ) A． 电流表断路 B． 灯L1断路 C． 灯L2断路 D． 灯L2短路 4.右图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后， 两个电压表指针偏转均如图（b）所示，则电阻R１、R２两端的电压分别为( ) A．9.6V，2.4V　　 B．12V，2.4V C．2.4V，12V D．2.4V，9.6V ....... ? ? ?
