最近十年初中应用物理知识竞赛题分类解析专题16--电压与电阻

ID:21681 2013年10月12日 资料纠错 有奖上传 收藏

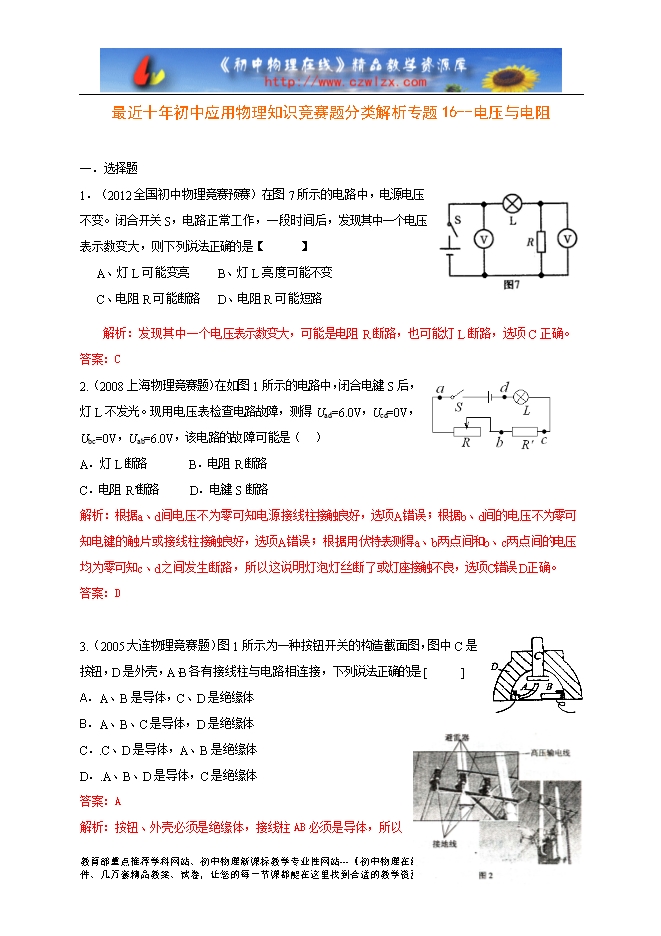

【内容简介】一.选择题 1.(2012全国初中物理竞赛预赛)在图7所示的电路中,电源电压不变。闭合开关S,电路正常工作,一段时间后,发现其中一个电压表示数变大,则下列说法正确的是【 】 A、灯L可能变亮 B、灯L亮度可能不变 C、电阻R可能断路 D、电阻R可能短路 解析:发现其中一个电压表示数变大,可能是电阻R断路,也可能灯L断路,选项C正确。 答案:C 2.(2008上海物理竞赛题)在如图1所示的电路中,闭合电键S后,灯L不发光。现用电压表检查电路故障,测得Uad=6.0V,Ucd=0V,Ubc=0V,Uab=6.0V,该电路的故障可能是( ) A.灯L断路 B.电阻R断路 C.电阻R’断路 D.电键S断路 解析:根据a、d间电压不为零可知电源接线柱接触良好,选项A错误;根据b、d间的电压不为零可知电键的触片或接线柱接触良好,选项A错误;根据用伏特表测得a、b两点间和b、c两点间的电压均为零可知c、d之间发生断路,所以这说明灯泡灯丝断了或灯座接触不良,选项C错误D正确。 答案:D 3.(2005大连物理竞赛题)图1所示为一种按钮开关的构造截面图,图中C是按钮,D是外壳,A、B各有接线柱与电路相连接,下列说法正确的是[ ] A. A、B是导体,C、D是绝缘体 B. A、B、C是导体,D是绝缘体 C..C、D是导体,A、B是绝缘体 D..A、B、D是导体,C是绝缘体 答案:A 解析:按钮、外壳必须是绝缘体,接线柱AB必须是导体,所以选项A正确。 ........ ? ? ?
