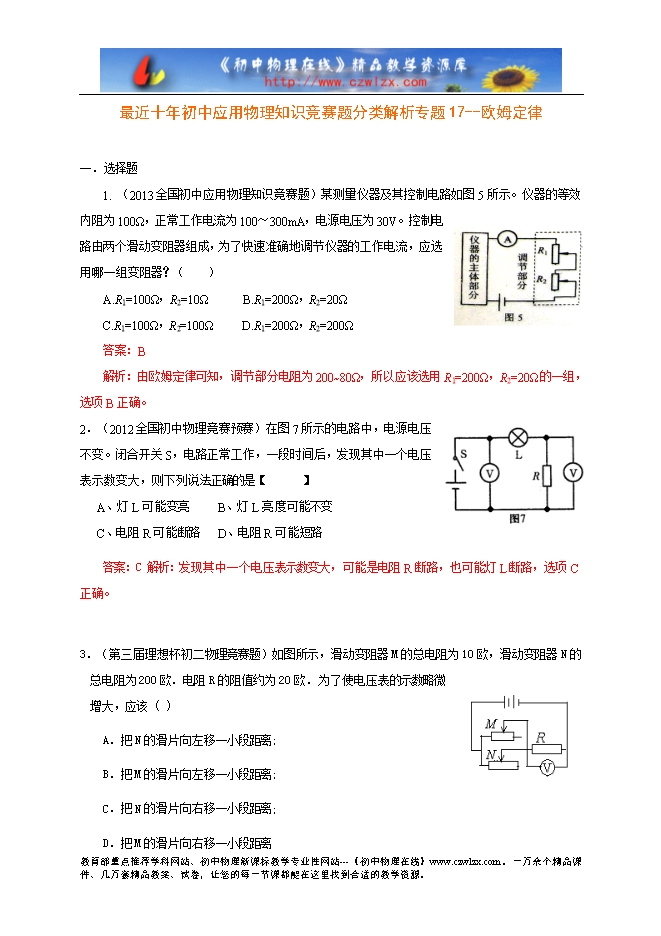

【内容简介】一．选择题 1. （2013全国初中应用物理知识竞赛题）某测量仪器及其控制电路如图5所示。仪器的等效内阻为100Ω，正常工作电流为100～300mA，电源电压为30V。控制电路由两个滑动变阻器组成，为了快速准确地调节仪器的工作电流，应选用哪一组变阻器？（ ） A.R1=100Ω，R2=10Ω B.R1=200Ω，R2=20Ω C.R1=100Ω，R2=100Ω D.R1=200Ω，R2=200Ω 答案：B 解析：由欧姆定律可知，调节部分电阻为200~80Ω，所以应该选用R1=200Ω，R2=20Ω的一组，选项B正确。 2．（2012全国初中物理竞赛预赛）在图7所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则下列说法正确的是【 】 A、灯L可能变亮 B、灯L亮度可能不变 C、电阻R可能断路 D、电阻R可能短路 答案：C 解析：发现其中一个电压表示数变大，可能是电阻R断路，也可能灯L断路，选项C正确。 3．（第三届理想杯初二物理竞赛题）如图所示，滑动变阻器M的总电阻为10欧，滑动变阻器N的总电阻为200欧．电阻R的阻值约为20欧．为了使电压表的示数略微增大，应该 ( ) 　　A．把N的滑片向左移一小段距离; 　　B．把M的滑片向左移一小段距离; 　　C．把N的滑片向右移一小段距离; 　　D．把M的滑片向右移一小段距离 3.答案：A 解析：为了使电压表的示数略微增大，需要使R中电流略微增大，两个滑动变阻器的并联电阻略微减小，应该把总电阻大的滑动变阻器接入电路部分电阻略微减小，所以应该把N的滑片向左移一小段距离，选项A正确。 4.（2010上海初中物理竞赛题）在图24-14所示的电路中，电源电压保持不变。下列关于电路故障的判断，正确的是 A．若R1断路，电流表示数变小，电压表示数为零。 B．若R2断路，电流表示数变小，电压表示数变大。 C．若R3断路，电流表示数为零，电压表示数变小。 D．若R4短路，电流表示数变小，电压表示数变大。 ......... ? ? ?
