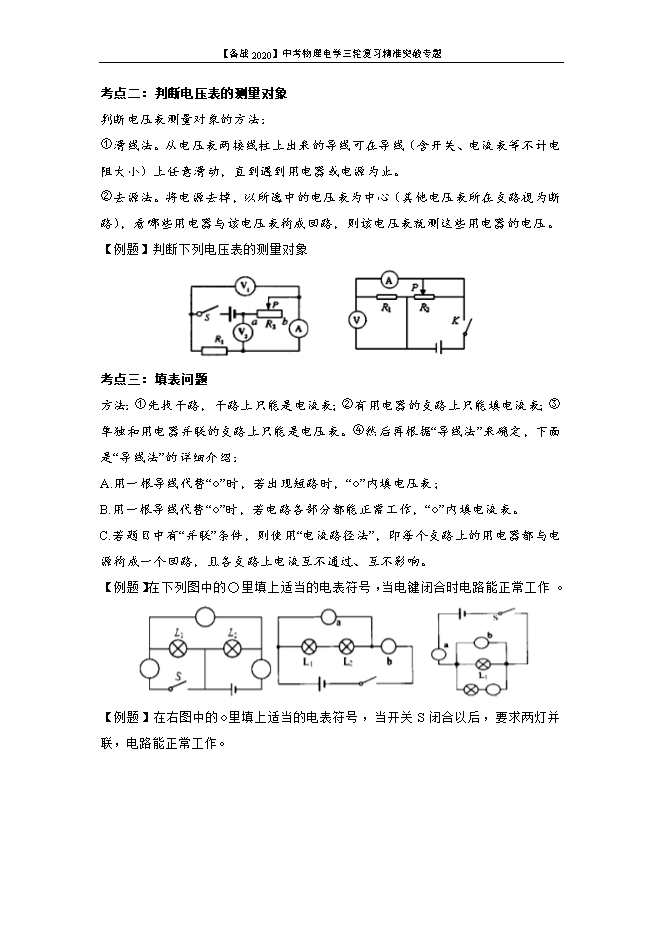

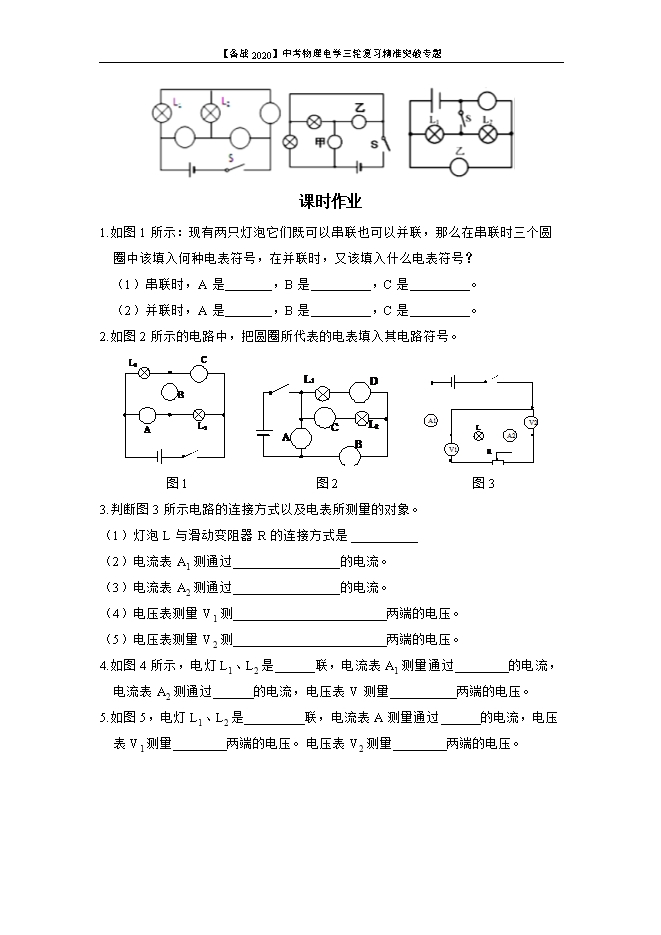

【内容简介】考点一：判断电流表的测量对象电流路径法：经过用电器的电流同时经过电流表，则电流表测量该用电器的电流。相反，电流表与用电器并联（优先选用）。去表法：将电流表去掉，不能正常工作的用电器就是与该电流表串联的用电器，那么该电流表就测量经过该用电器的电流。【例题】如图1，试判断电流表A1、A2、A3分别测量哪些灯泡的电流。 答案：当断开A3时，L3断路，故A3测的是L3的电流。当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。【例题】如图2所示的电路，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过灯L1、L2、L3的电流分别为多少？ 答案：通过灯L1的电流为0.3A；L2的电流为0.3A，L3的电流为0.6A考点二：判断电压表的测量对象判断电压表测量对象的方法：①滑线法。从电压表两接线柱上出来的导线可在导线（含开关、电流表等不计电阻大小）上任意滑动，直到遇到用电器或电源为止。②去源法。将电源去掉，以所选中的电压表为中心（其他电压表所在支路视为断路），看哪些用电器与该电压表构成回路，则该电压表就测这些用电器的电压。【例题】判断下列电压表的测量对象       考点三：填表问题方法：①先找干路，干路上只能是电流表；②有用电器的支路上只能填电流表；③单独和用电器并联的支路上只能是电压表。④然后再根据“导线法”来确定，下面是“导线法”的详细介绍：A.用一根导线代替“○”时，若出现短路时，“○”内填电压表；B.用一根导线代替“○”时，若电路各部分都能正常工作，“○”内填电流表。C.若题目中有“并联”条件，则使用“电流路径法”，即每个支路上的用电器都与电源构成一个回路，且各支路上电流互不通过、互不影响。【例题】在下列图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作。 【例题】在右图中的○里填上适当的电表符号，当开关S闭合以后，要求两灯并联，电路能正常工作。 课时作业1.如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是       ，B是         ，C是         。（2）并联时，A是       ，B是         ，C是         。2.如图2所示的电路中，把圆圈所代表的电表填入其电路符号。
