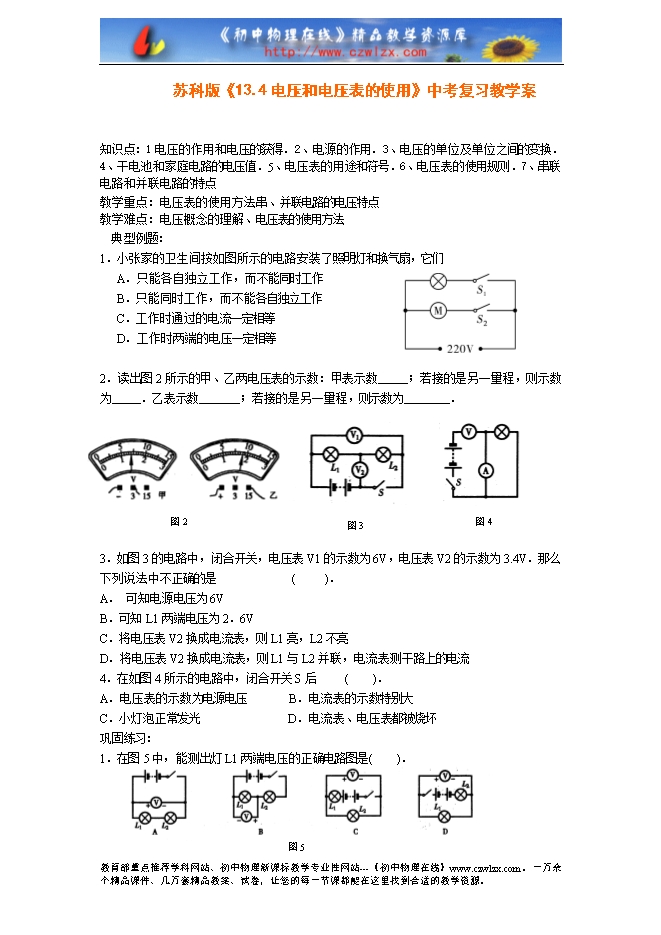

【内容简介】知识点：1电压的作用和电压的获得．2、电源的作用．3、电压的单位及单位之间的变换． 4、干电池和家庭电路的电压值．5、电压表的用途和符号．6、电压表的使用规则．7、串联电路和并联电路的特点 教学重点：电压表的使用方法串、并联电路的电压特点 教学难点：电压概念的理解、电压表的使用方法 典型例题： 1．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们 A．只能各自独立工作，而不能同时工作 B．只能同时工作，而不能各自独立工作 C．工作时通过的电流一定相等 D．工作时两端的电压一定相等 2．读出图2所示的甲、乙两电压表的示数：甲表示数 ；若接的是另一量程，则示数为 ．乙表示数 ；若接的是另一量程，则示数为 ． 3．如图3的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是 ( )． A． 可知电源电压为6V B．可知L1两端电压为2．6V C．将电压表V2换成电流表，则L1亮，L2不亮 D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流 4．在如图4所示的电路中，闭合开关S后 ( )． A．电压表的示数为电源电压 B．电流表的示数特别大 C．小灯泡正常发光 D．电流表、电压表都被烧坏 ........ ? ? ?
