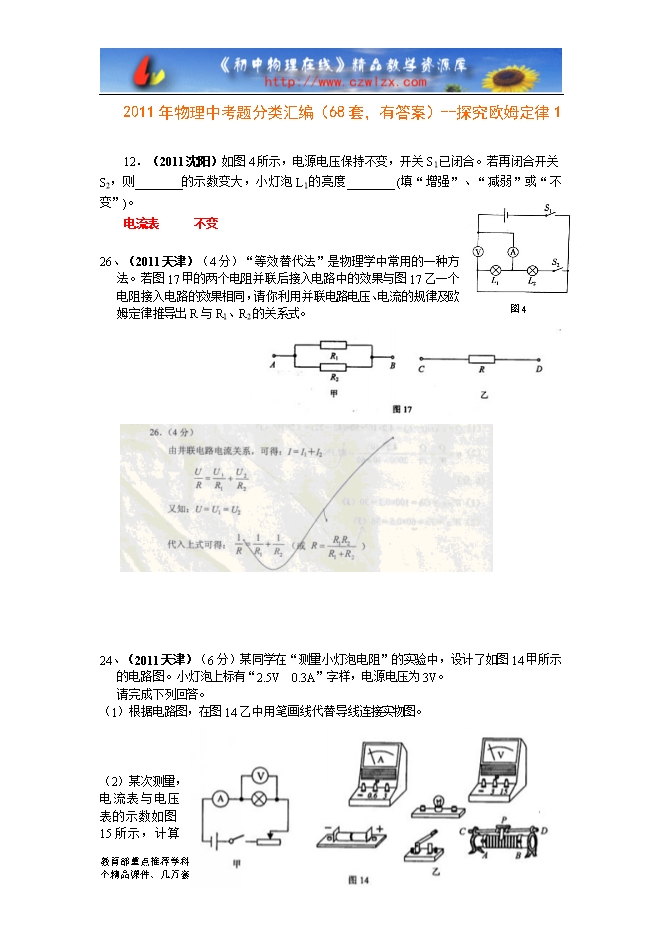

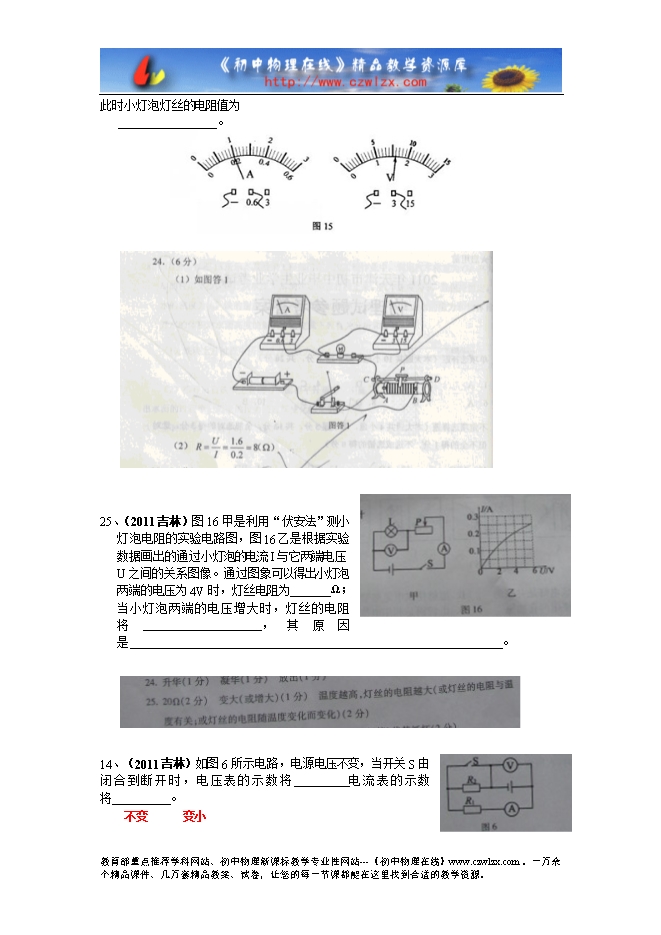

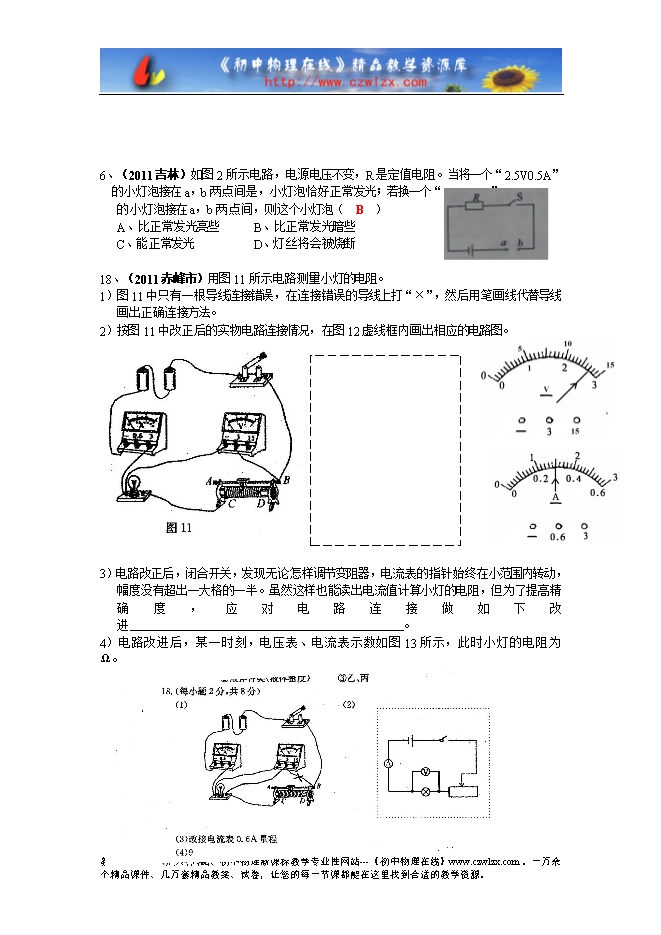

【内容简介】12．（2011沈阳）如图4所示，电源电压保持不变，开关S1已闭合。若再闭合开关S2，则________的示数变大，小灯泡L1的亮度________ (填“增强”、“减弱”或“不变”)。 电流表　　　不变 26、（2011天津）（4分）“等效替代法”是物理学中常用的一种方法。若图17甲的两个电阻并联后接入电路中的效果与图17乙一个电阻接入电路的效果相同，请你利用并联电路电压、电流的规律及欧姆定律推导出R与R1、R2的关系式。 24、（2011天津）（6分）某同学在“测量小灯泡电阻”的实验中，设计了如图14甲所示的电路图。小灯泡上标有“2.5V 0.3A”字样，电源电压为3V。 请完成下列回答。 （1）根据电路图，在图14乙中用笔画线代替导线连接实物图。 （2）某次测量，电流表与电压表的示数如图15所示，计算此时小灯泡灯丝的电阻值为 25、（2011吉林）图16甲是利用“伏安法”测小灯泡电阻的实验电路图，图16乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像。通过图象可以得出小灯泡两端的电压为4V时，灯丝电阻为 Ω；当小灯泡两端的电压增大时，灯丝的电阻将 ，其原因是 ........ ? 下载word文档压缩附件(.rar) ?
