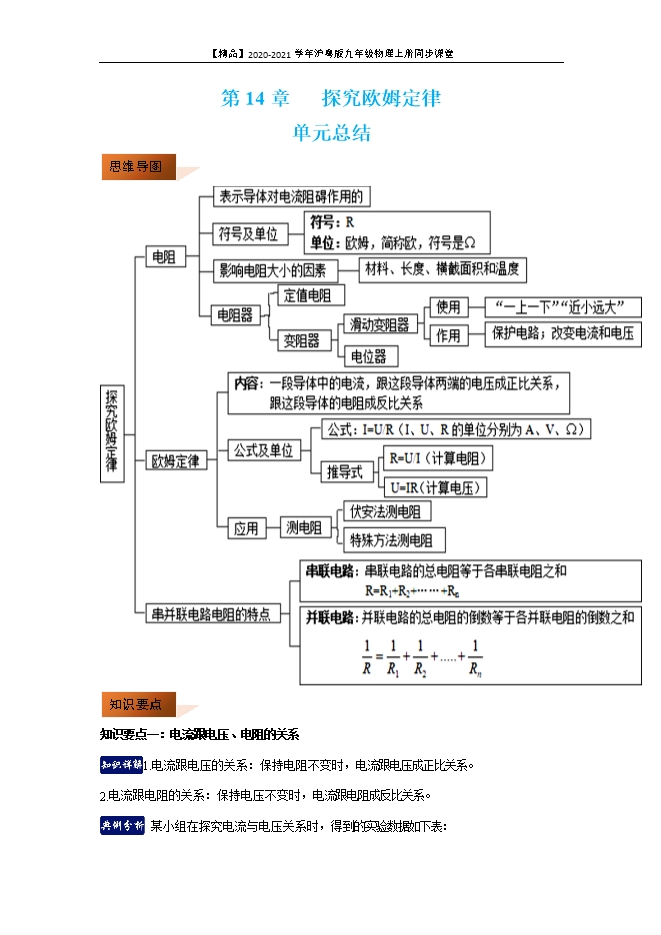

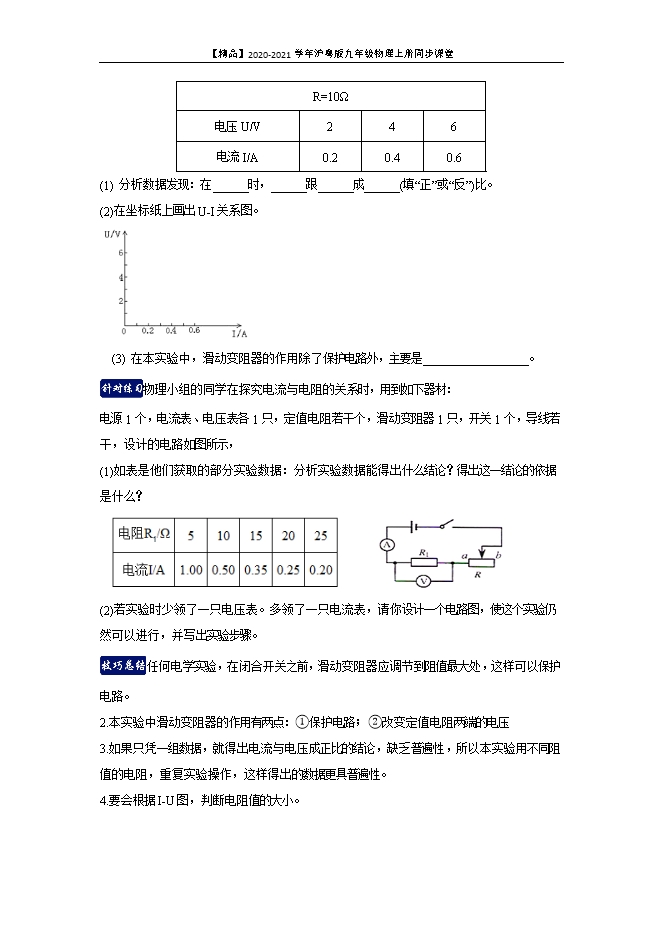

【内容简介】知识要点一：电流跟电压、电阻的关系 1.电流跟电压的关系：保持电阻不变时，电流跟电压成正比关系。2.电流跟电阻的关系：保持电压不变时，电流跟电阻成反比关系。  某小组在探究电流与电压关系时，得到的实验数据如下表：R=10Ω电压U/V246电流I/A0.20.40.6(1) 分析数据发现：在______时，______跟______成______(填“正”或“反”)比。(2)在坐标纸上画出U-I关系图。 　　(3) 在本实验中，滑动变阻器的作用除了保护电路外，主要是__________________。【答案】(1)电阻一定；导体中的电流；导体两端的电压；正； (2) 如图所示；(3)改变定值电阻两端的电压 　　　　　　　　　　 【解析】(1)注意：在回答结论时一定要说上前提条件即电阻不变。由表格可知电流改变的倍数与电压改变的倍数相等，即正比例关系。在结论中一定要说电流与电压成正比，而不能说反。这是因为有电压才有电流，电压是因，电流是果，因此结论一定要说电阻一定时，电流和电压成正比。(2)做图时，在坐标上描出对应的点连线即可以。因为电压若为0，电流也为0，所以该图象过原点。 物理小组的同学在探究电流与电阻的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻若干个，滑动变阻器1只，开关1个，导线若干，设计的电路如图所示，(1)如表是他们获取的部分实验数据：分析实验数据能得出什么结论？得出这一结论的依据是什么？         (2)若实验时少领了一只电压表。多领了一只电流表，请你设计一个电路图，使这个实验仍然可以进行，并写出实验步骤。【答案】(1)结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比；依据：每次实验时电流和电阻的乘积都等于同一个定值；(2)电路图如上图；实验步骤：更换定值电阻R1，调节变阻器使A2示数不变，读出A1示数，多次实验。【解析】(1)由表格数据知，电流和电阻的乘积为定值，所以电流跟电阻成反比，所以可根据实验数据得到的结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比，(2)若缺少电压表，可以用电流表与定值电阻代替电压表的作用，串联后再与被测电路并联，如图所示：
