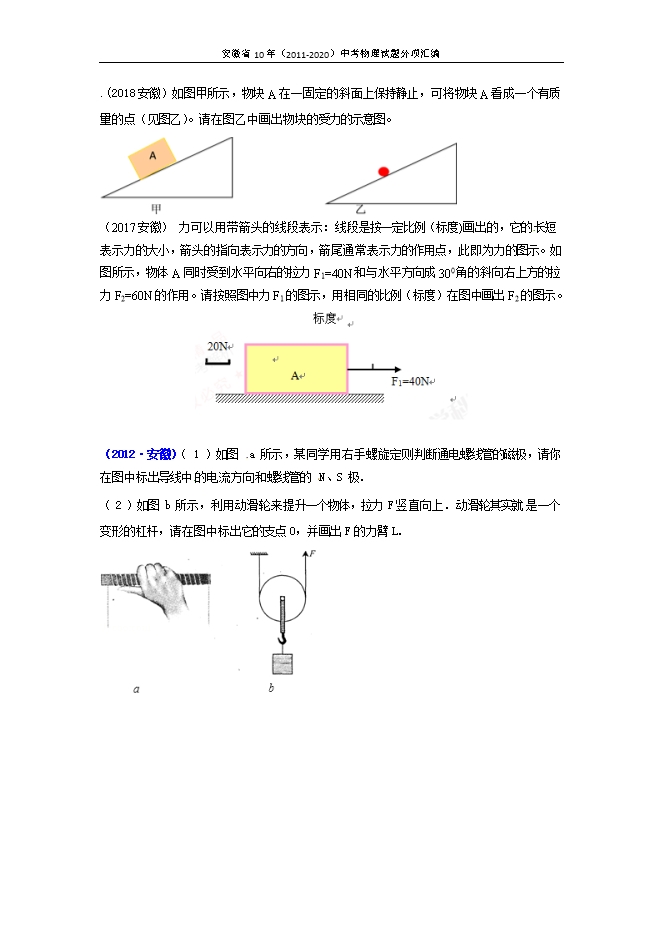

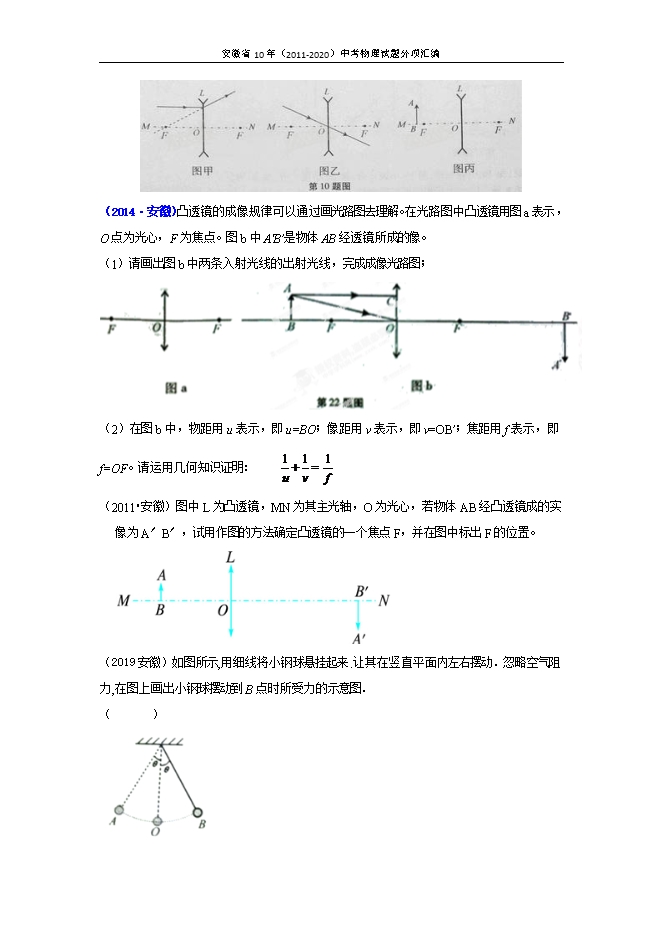

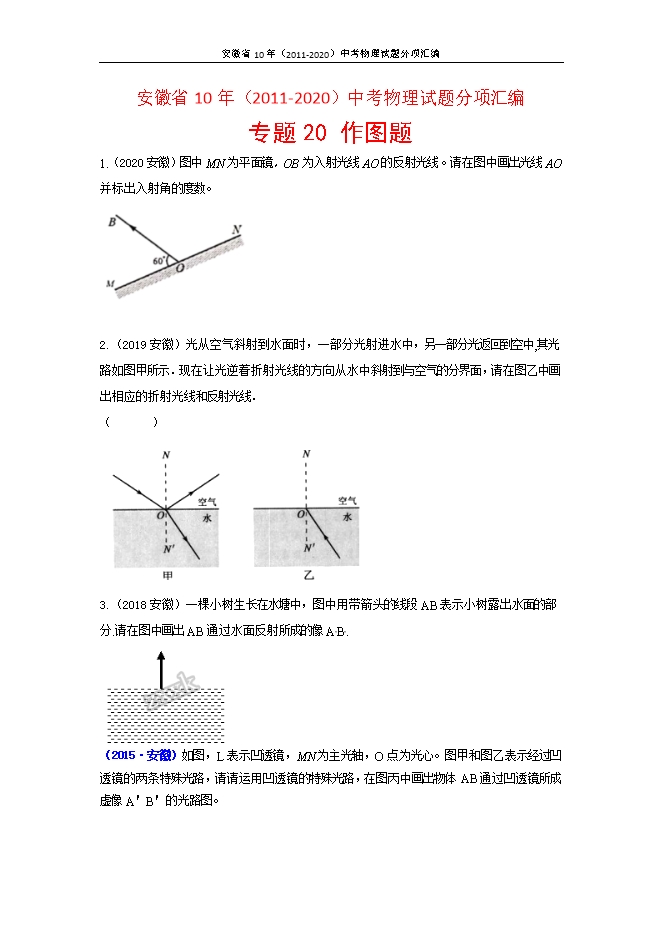

【内容简介】1.（2020安徽）图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。 【答案】 【解析】经过反射点作出法线。因为反射光线与镜面的夹角是 ，所以反射角为 根据反射角与入射角相等作出入射光线并标出入射角的度数。如下图所示 2.（2019安徽）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中,其光路如图甲所示．现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线．（       ）  【答案】 【解析】图中已经过入射点O作垂直于界面的法线，根据反射角等于入射角在水中法线的另一侧画出反射光线；光从水斜射入空气中，根据折射角大于入射角画出折射光线，折射光线要比原来远离法线．如图所示： 3.（2018安徽）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分.请在图中画出AB通过水面反射所成的像A,B,. 【答案】见解析所示【解析】分析：要作出AB通过水面反射所成的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、虚像、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像。解答：先根据像与物关于水平面镜对称，作出端点A在平面镜中的像点A′，端点B在水平面镜中的像点B′重合，用虚线连接A′、B′即为物体AB在水平面镜中所成的像，如图所示： 【点睛】平面镜成像实验探究出的像与物的具体关系是：大小相等、连线与镜面垂直、到镜面的距离相等、左右相反；作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像。（2015•安徽）如图，L表示凹透镜，MN为主光轴，O点为光心。图甲和图乙表示经过凹透镜的两条特殊光路，请请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A＇B＇的光路图。 【答案】  【考点定位】凹透镜特殊光线（2014•安徽）凸透镜的成像规律可以通过画光路图去理解。在光路图中凸透镜用图a表示，O点为光心，F为焦点。图b中A′B′是物体AB经透镜所成的像。（1）请画出图b中两条入射光线的出射光线，完成成像光路图； （2）在图b中，物距用u表示，即u=BO；像距用v表示，即v=OB′；焦距用f表示，即f=OF。请运用几何知识证明： 【答案】（1）光路图如下图所示。 （2）如图b所示，由题意可知：△OAB∽△OA′B′       即：    （2011•安徽）图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。 【解析】解：在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点F．同样，我们利用光路是可逆的，也可以在A′B′上从A′点开始做一条与主光轴平行的光线，经凸透镜折射后射后到A点，折射光线与主光轴相交的点也是焦点。故答案为： （2019安徽）如图所示,用细线将小钢球悬挂起来.让其在竖直平面内左右摆动．忽略空气阻力,在图上画出小钢球摆动到B点时所受力的示意图．（       ）
