【精品】备战2021年中考物理作图题精练精解:专题09 作力的示意图、图示(原卷版和解析版)

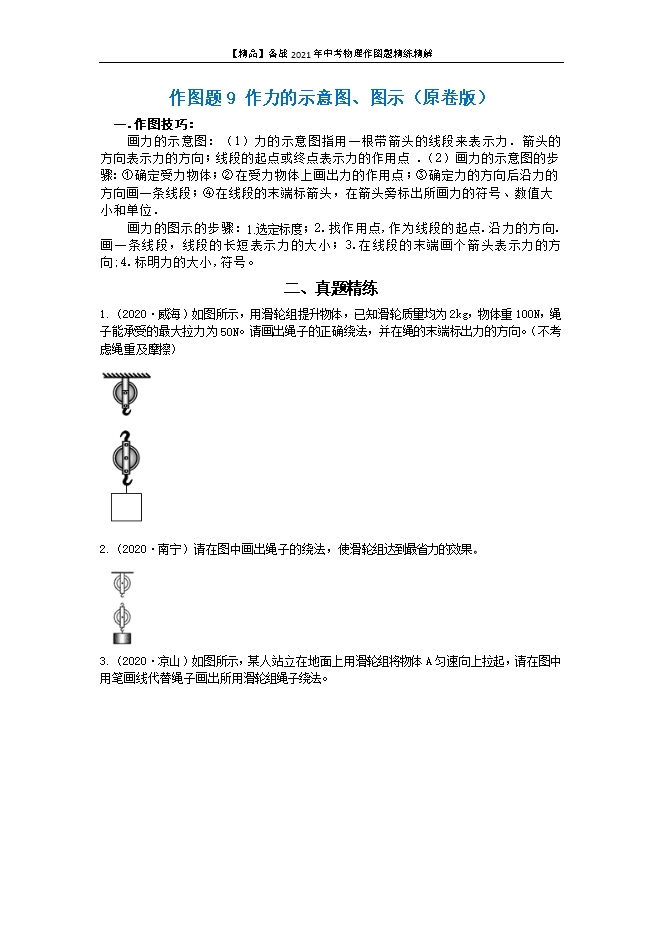

【内容简介】一.作图技巧:画力的示意图:(1)力的示意图指用一根带箭头的线段来表示力.箭头的方向表示力的方向;线段的起点或终点表示力的作用点.(2)画力的示意图的步骤:①确定受力物体;②在受力物体上画出力的作用点;③确定力的方向后沿力的方向画一条线段;④在线段的末端标箭头,在箭头旁标出所画力的符号、数值大小和单位.画力的图示的步骤:1.选定标度;2.找作用点,作为线段的起点.沿力的方向.画一条线段,线段的长短表示力的大小;3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。二、真题精练1.(2020•威海)如图所示,用滑轮组提升物体,已知滑轮质量均为2kg,物体重100N,绳子能承受的最大拉力为50N。请画出绳子的正确绕法,并在绳的末端标出力的方向。(不考虑绳重及摩擦) 【答案】 解:如图所示; 【考点】滑轮组绳子拉力的计算,滑轮组的设计与组装 【解析】【解答】滑轮的重力 G_动=mg=2"kg"×10"N/kg"=20"N" 则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N,当绳子承担重物的段数为3时,则能够提升物体的最大重力为 G_max=3F-G_动=3×50"N"-20"N"=130"N" 当绳子承担重物的段数为2时,则能够提升物体的最大重力为 G_max 〖^'〗=2F-G_动=2×50"N"-20"N"=80"N" 物体重100N,大于80N,小于130N,所以滑轮组上绳子承担重物的段数为3,起点从动滑轮的挂钩开始,绳子末端的拉力向上,如图所示 【分析】根据质量计算重力,结合绳子的最大拉力计算绳子股数,再将滑轮组绕线。2.(2020•南宁)请在图中画出绳子的绕法,使滑轮组达到最省力的效果。 【答案】 解:如图所示: 【考点】滑轮组的设计与组装 【解析】【解答】由图示可知,此滑轮组绕线时,可将绳子固定在定滑轮上,此时承重绳子为2根;还可将绳子固定在动滑轮上,此时承重绳子为3根。要使滑轮组最省力,应将绳子固定在动滑轮上,故作图如下: 【分析】动滑轮上绳子股数越多,越省力。3.(2020•凉山)如图所示,某人站立在地面上用滑轮组将物体A匀速向上拉起,请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。

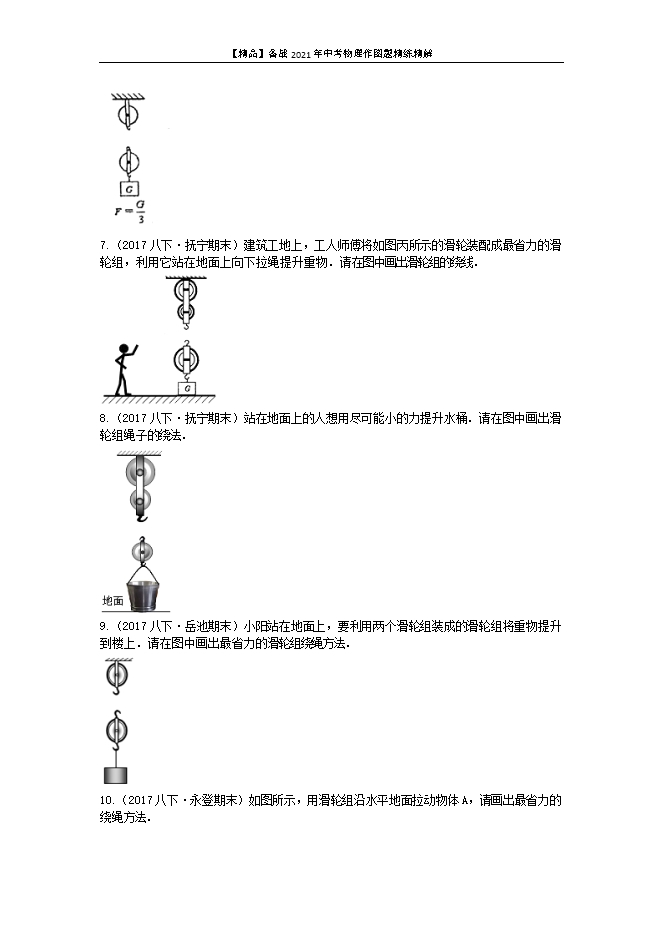

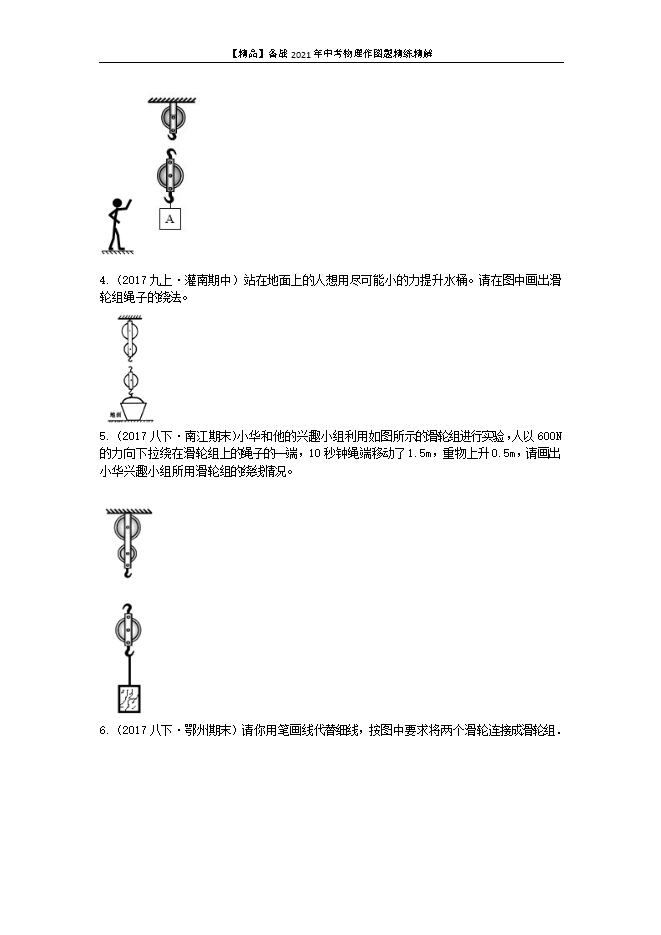

只能预览部分内容,查看全部内容需要下载哦~
