【精品】备战2021年中考物理作图题精练精解:专题03 根据光的折射定律作图(原卷版和解析版)

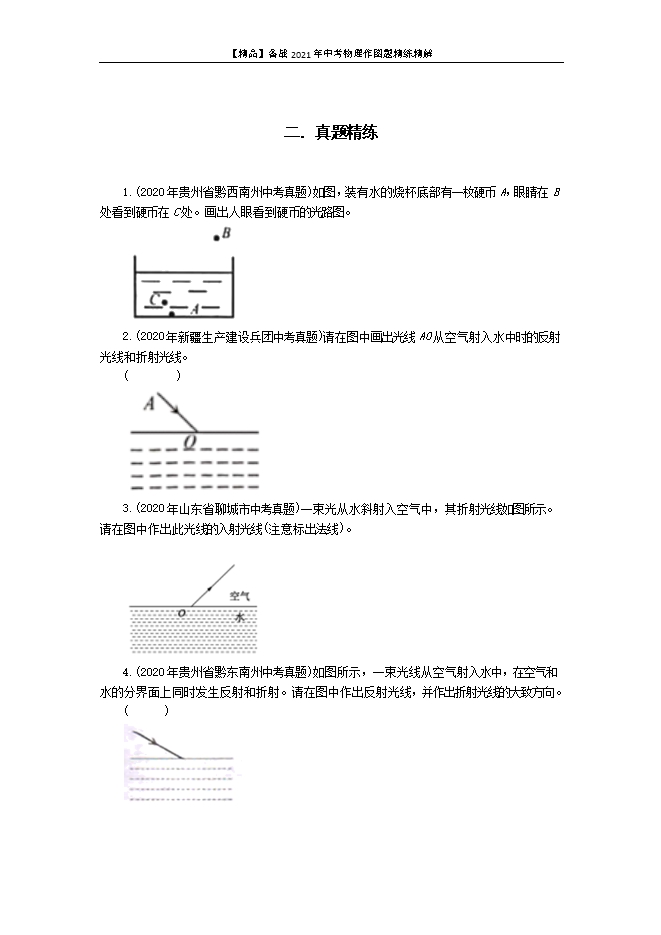

【内容简介】一.考点:光的折射1.定义:光从一种介质斜射入另一种介质时,传播方向发生偏折的现象叫做光的折射现象。2.光的折射规律(1)内容:①折射光线与入射光线、法线在同一平面内——三线共面;②折射光线与入射光线分居法线两侧——两线分居;③当光从空气斜射入水中或其他介质中时,折射光线向法线方向偏折,折射角小于入射角;当入射角增大时,折射角也增大;当光从空气垂直入射入水中或其他介质中时,传播方向不变;④在折射现象中,光路可逆。(2) 光的折射规律图示: 3.光的折射现象:池底变浅。 (1)原理:从池底A点发出的光线在水面处发生折射,折射角大于入射角,眼睛逆着折射光线看去,感觉光是从A′点射来的,A′点就是A点的变高(填“高”或“低”)的虚像。(2)规律:在折射成像现象中,折射光线、入射点和像点在同一直线上,这一规律经常用来进行相关的作图。4.光的折射规律的理解:①法线是为了科学、准确描述反射光线(折射光线)与入射光线的位置关系时而引入的“辅助线”,它既是入射光线和反射光线夹角的角平分线,又与反射面(界面)垂直,在光路作图时,箭头(表示传播方向)、实线、虚线要清楚区分开来;②发生光的折射的原因是光在不同介质中传播速度不同。③光线发生折射时,在介质表面处,光线还会发生反射。二.真题精练1.(2020年贵州省黔西南州中考真题)如图,装有水的烧杯底部有一枚硬币A,眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。 【答案】 【解析】【详解】当折射光线进入人眼时,人凭光沿直线传播的感觉,判断硬币在折射光线的反向延长线上的C处,人看到的是硬币的虚像;从题中条件可知,人眼在B处,像在C处,先连接B、C两点,与水面交于点O,那么O为入射点,再连接AO,这为入射光线,标上箭头,OB为折射光线,并标上箭头,如下图所示。 2.(2020年新疆生产建设兵团中考真题)请在图中画出光线AO从空气射入水中时的反射光线和折射光线。( ) 【答案】 【解析】【分析】根据题意,本题考查的内容是光的反射定律和光的折射定律。【详解】反射光线、入射光线分居法线两侧,反射角等于入射角;折射光线、入射光线分居法线两侧,当光从空气斜射入水中时,折射光线靠近法线偏折,折射角小于入射角。法线是过入射点垂直于分界面的直线,法线不是实际存在的,用虚线画出。 3.(2020年山东省聊城市中考真题)一束光从水斜射入空气中,其折射光线如图所示。请在图中作出此光线的入射光线(注意标出法线)。
部分内容预览
![](/OfficeDocSource/UploadFiles/sj/2021/4/cd787063dd195_imgsview/3ed6032539a1d5b4/d87a8d5e92c71642/d87a8d5e92c71642_1.jpg)
![](/OfficeDocSource/UploadFiles/sj/2021/4/cd787063dd195_imgsview/3ed6032539a1d5b4/d87a8d5e92c71642/d87a8d5e92c71642_2.jpg)
![](/OfficeDocSource/UploadFiles/sj/2021/4/cd787063dd195_imgsview/3ed6032539a1d5b4/d87a8d5e92c71642/d87a8d5e92c71642_3.jpg)
只能预览部分内容,查看全部内容需要下载哦~
