【精品】备战2021年中考物理作图题精练精解:专题04 根据凸透镜成像规律作图(原卷版和解析版)

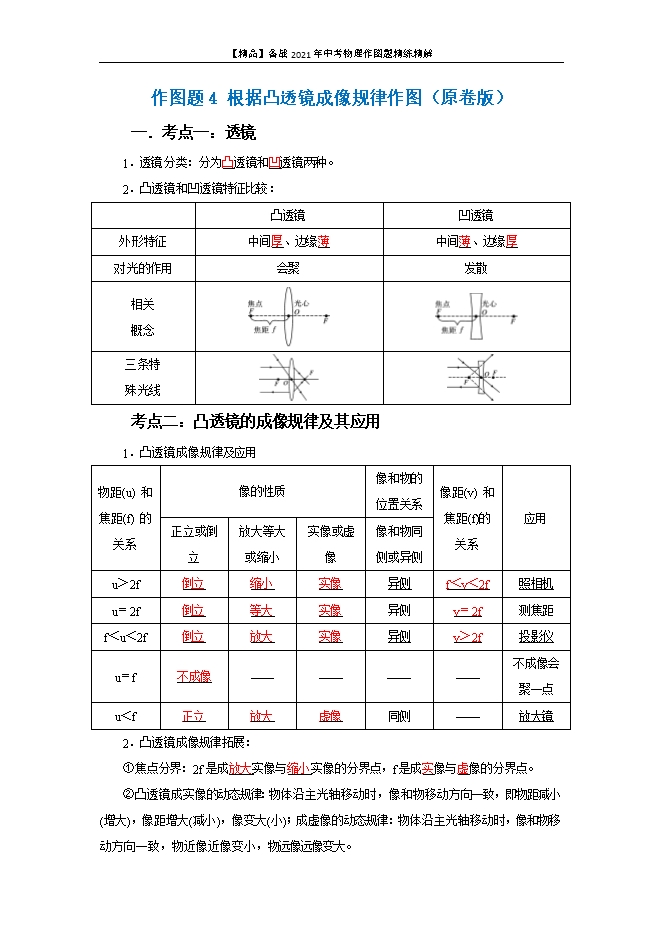

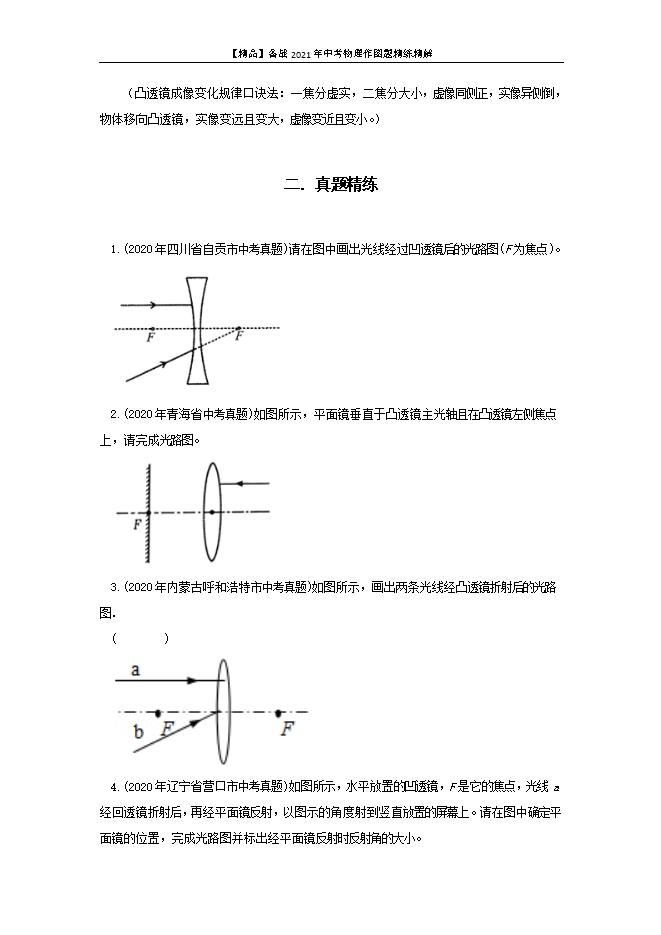

【内容简介】一.考点一:透镜1.透镜分类:分为凸透镜和凹透镜两种。2.凸透镜和凹透镜特征比较:凸透镜凹透镜外形特征中间厚、边缘薄中间薄、边缘厚对光的作用会聚发散相关概念 三条特殊光线 考点二:凸透镜的成像规律及其应用1.凸透镜成像规律及应用物距(u) 和焦距(f) 的关系像的性质像和物的位置关系像距(v) 和焦距(f)的关系应用正立或倒立放大等大或缩小实像或虚像像和物同侧或异侧u>2f倒立缩小实像异侧f<v<2f照相机u=2f倒立等大实像异侧v=2f测焦距f<u<2f倒立放大实像异侧v>2f投影仪u=f不成像————————不成像会聚一点u<f正立放大虚像同侧——放大镜2.凸透镜成像规律拓展:①焦点分界:2f是成放大实像与缩小实像的分界点,f是成实像与虚像的分界点。②凸透镜成实像的动态规律:物体沿主光轴移动时,像和物移动方向一致,即物距减小(增大),像距增大(减小),像变大(小);成虚像的动态规律:物体沿主光轴移动时,像和物移动方向一致,物近像近像变小,物远像远像变大。(凸透镜成像变化规律口诀法:一焦分虚实,二焦分大小,虚像同侧正,实像异侧倒,物体移向凸透镜,实像变远且变大,虚像变近且变小。)二.真题精练1.(2020年四川省自贡市中考真题)请在图中画出光线经过凹透镜后的光路图(F为焦点)。 【答案】 【解析】【详解】由图可知,延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴;平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点,如图所示: 2.(2020年青海省中考真题)如图所示,平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上,请完成光路图。 【答案】 【解析】【详解】根据平行于主光轴的光线经凸透镜折射后通过焦点,画出经凸透镜折射后的光线;平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上,射向焦点的光线入射到平面镜上,入射点为F,法线与凸透镜主光轴重合,根据反射角等于入射角,画出反射光线;该反射光线是从凸透镜焦点发出的,经凸透镜再次折射后将平行于主光轴射出,如图所示:
只能预览部分内容,查看全部内容需要下载哦~
