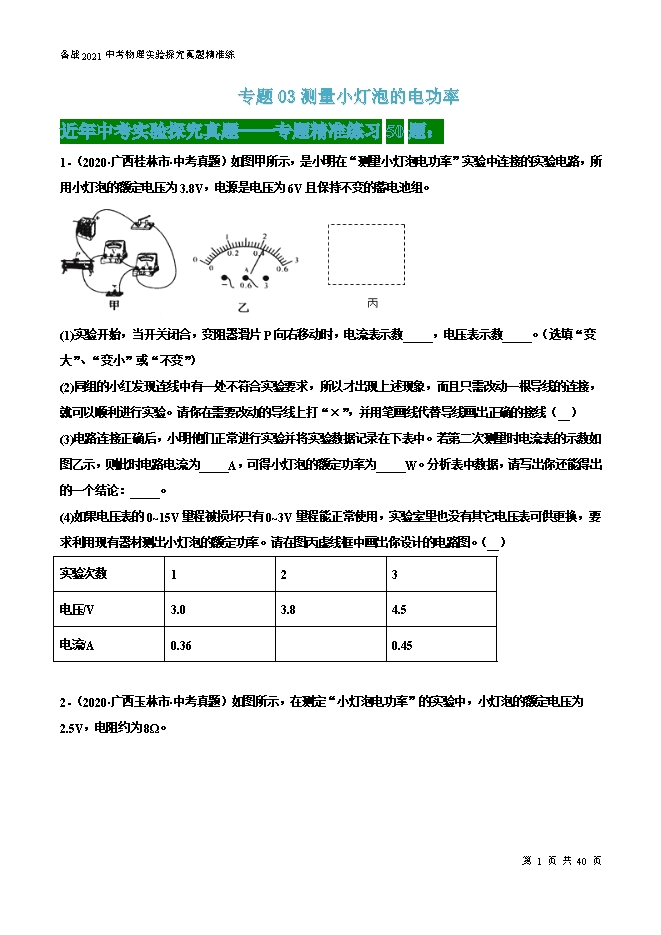

【内容简介】近年中考实验探究真题——专题精准练习50题：1．（2020•广西桂林市•中考真题）如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。 (1)实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数_____，电压表示数_____。（选填“变大”、“变小”或“不变”）(2)同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线（__）(3)电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙示，则此时电路电流为_____A，可得小灯泡的额定功率为_____W。分析表中数据，请写出你还能得出的一个结论：_____。(4)如果电压表的0~15V量程被损坏只有0~3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在图丙虚线框中画出你设计的电路图。（__）实验次数123电压/V3.03.84.5电流/A0.360.452．（2020•广西玉林市•中考真题）如图所示，在测定“小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻约为8Ω。 (1)连接电路时，开关应______（选填“断开”或“闭合”）；(2)图甲中有一根导线连接错误，请你把它找出来并打上“×”（表示不要），并用笔重新画一根正确连接的导线；（________）(3)改正电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表和电流表均无示数，原因可能是下列选项中的______（用字母表示）；A．灯泡短路    B．灯泡断路    C．滑动变阻器短路    D．滑动变阻器断路(4)排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，其读数为______A，由此可知小灯泡的额定功率为______W；(5)现有两个额定电压均为15V的灯泡L1和L2，它们的电压U与电流I的关系曲线如图丙所示，将L1和L2串联后接在15V的电源上，则两灯消耗实际功率的差值为______W。3．（2020•山东淄博市•中考真题）小明用图中所示的器材测量小灯泡的电功率。待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。 (1)请画出导线，完成电路连接。（________）(2)小明刚连好最后一根导线，小灯泡就发出了明亮的光，他在连接电路中出现的错误是：①_____；②_____。(3)小明改正错误后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的发光情况，将测量数据和实验现象记录在下表中。实验要求小灯泡的发光情况电压表示数/V电流表示数/A小灯泡的实际功率/WU实＝U额明亮2.50.28U实＝0.8U额较暗20.25U实＝0.4U额微弱10.2①小灯泡的额定功率是_____W。②实验结果表明：_____越小，小灯泡的实际功率越小，小灯泡越暗。③分析数据发现小灯泡的电阻是变化的，原因是_____。(4)小明和同学交流时发现，他在实验设计中存在不完善的地方是_____，修改实验方案后，接下来的操作是把滑动变阻器的滑片向_____（填“A”或“B”）端调节，记录电压表和电流表的示数，并观察小灯泡的发光情况。
