备战2021中考物理实验探究真题精准练:专题02 电阻的测量(原卷版和解析版)

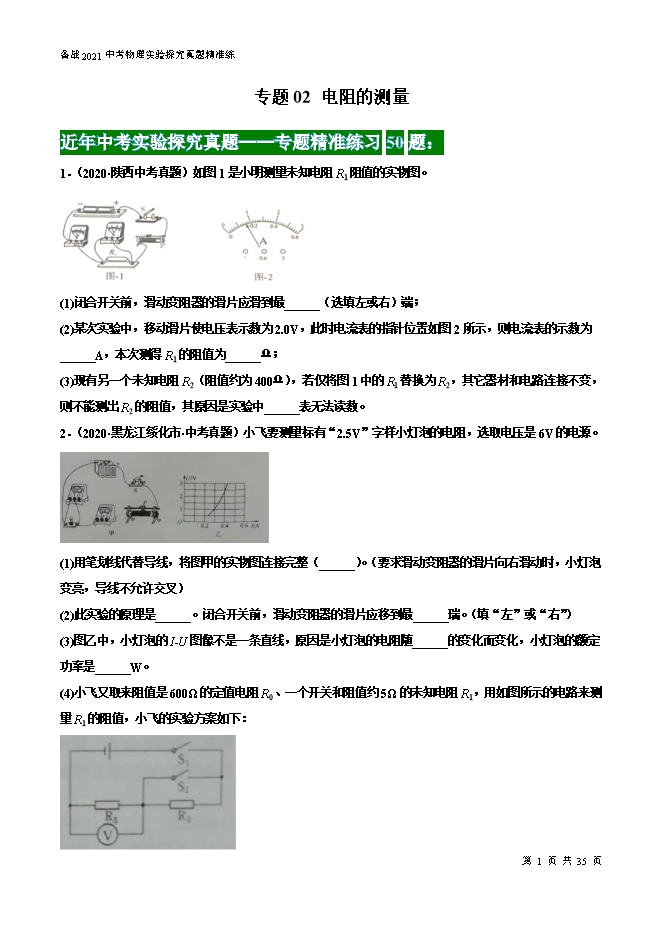

【内容简介】近年中考实验探究真题——专题精准练习50题:1.(2020•陕西中考真题)如图1是小明测量未知电阻R1阻值的实物图。 (1)闭合开关前,滑动变阻器的滑片应滑到最______(选填左或右)端;(2)某次实验中,移动滑片使电压表示数为2.0V,此时电流表的指针位置如图2所示,则电流表的示数为______A,本次测得R1的阻值为______Ω;(3)现有另一个未知电阻R2(阻值约为400Ω),若仅将图1中的R1替换为R2,其它器材和电路连接不变,则不能测出R2的阻值,其原因是实验中______表无法读数。【答案】右 0.16 12.5 电流 【详解】(1)[1]闭合开关前,滑动变阻器的滑片应滑到最大阻值处,故滑片应该滑到最右端。(2)[2]图1中,电流表选择的是小量程,故图2中的示数是0.16A。[3]R1的阻值为 (3)[4]现有另一个未知电阻R2(阻值约为400Ω),若仅将图1中的R1替换为R2,则电路中的最大电流 因为此时的电流小于电流表的分度值0.02A,所以电流表无法读数,也无法测出R2的阻值。2.(2020•黑龙江绥化市•中考真题)小飞要测量标有“2.5V”字样小灯泡的电阻,选取电压是6V的电源。 (1)用笔划线代替导线,将图甲的实物图连接完整(______)。(要求滑动变阻器的滑片向右滑动时,小灯泡变亮,导线不允许交叉)(2)此实验的原理是______。闭合开关前,滑动变阻器的滑片应移到最______瑞。(填“左”或“右”)(3)图乙中,小灯泡的I-U图像不是一条直线,原因是小灯泡的电阻随______的变化而变化,小灯泡的额定功率是______W。(4)小飞又取来阻值是600Ω的定值电阻R0、一个开关和阻值约5Ω的未知电阻R1,用如图所示的电路来测量R1的阻值,小飞的实验方案如下: a.闭合S1,断开S2,读出电压表的示数是U1b.闭合S1和S2,读出电压表的示数是U2则电阻R1=______(用U1、U2和R0表示),小飞的实验方案______(填“能”或“不能”)准确测得电阻R1的阻值,理由是______。【答案】 左 温度 1 或 不能 R两端电压过小,小于电压表的分度值 【详解】(1)[1]由图乙可知,电流表的示数没有超过0.6A,电流表的量程选择0~0.6A,滑动变阻器的滑片向右滑动时,小灯泡变亮,说明变阻器连入电路的电阻变小,将电流表的0.6A的接线柱和变阻器右下角的接线柱连接,如图所示:
