【备战2021】中考物理作图题必考10种类型学考练:专题09 家庭电路的作图题(原卷版和解析版)

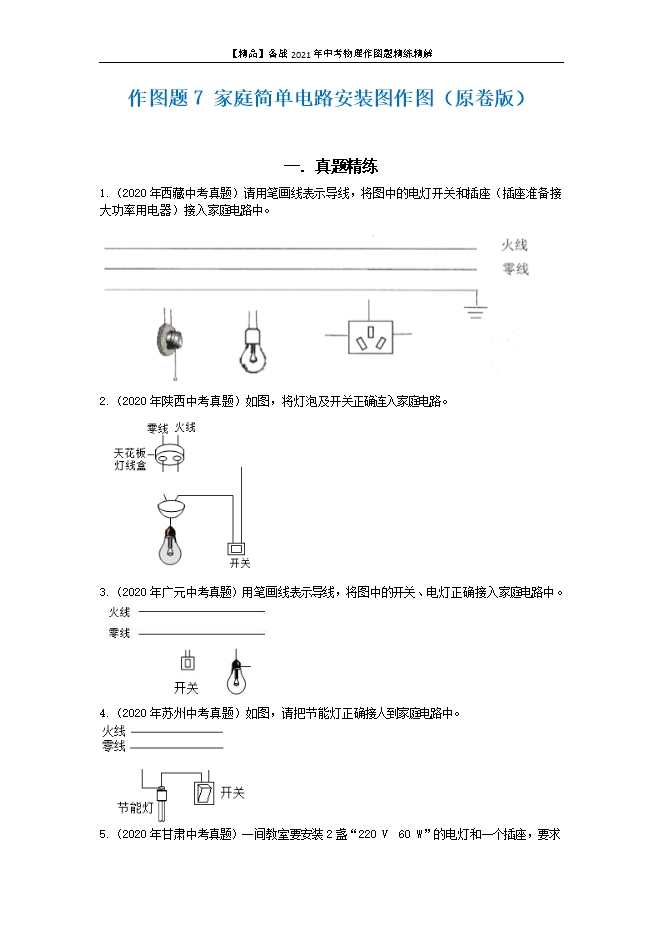

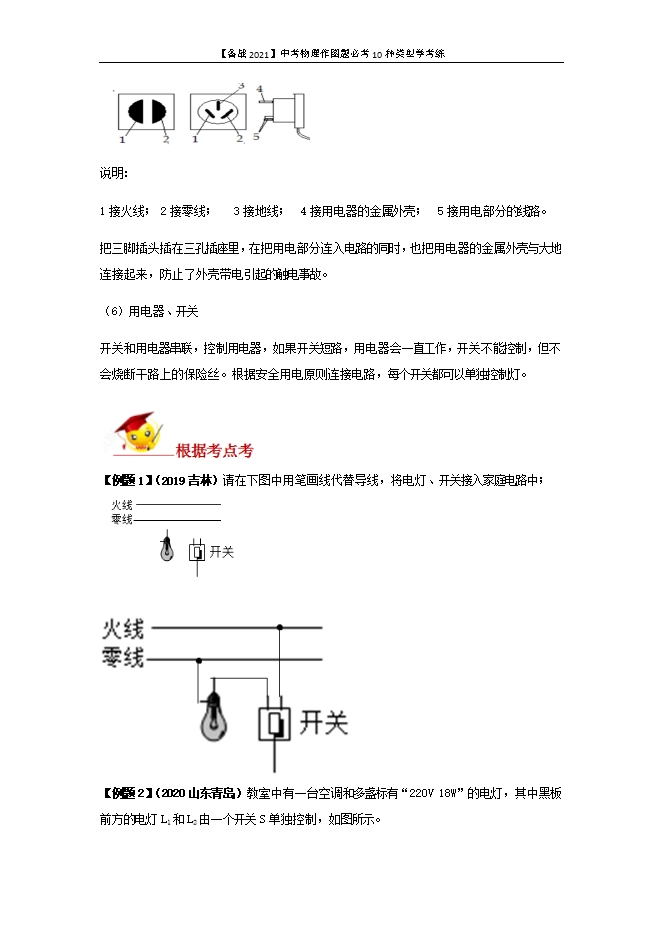

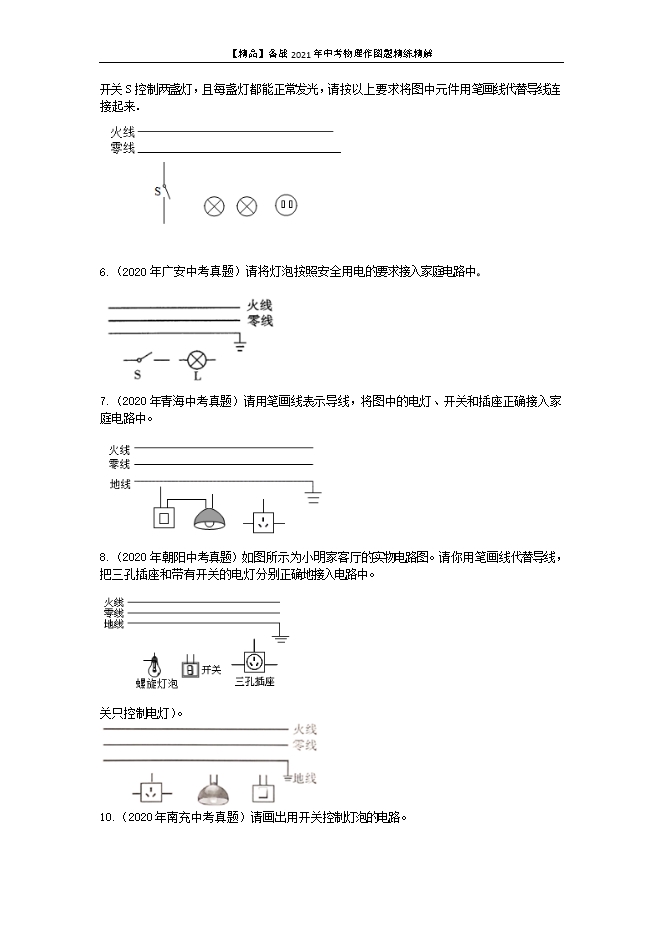

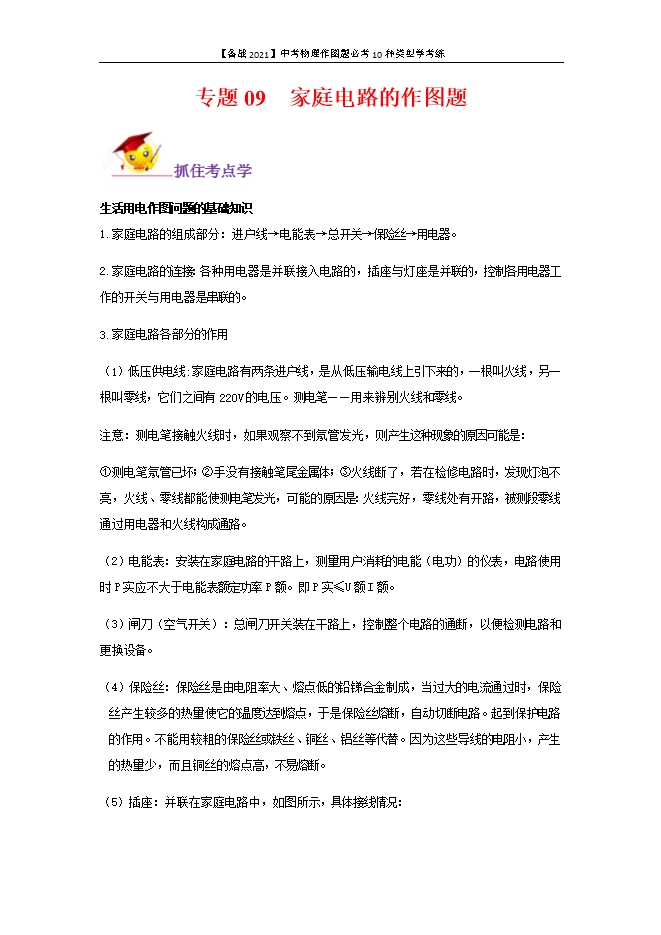

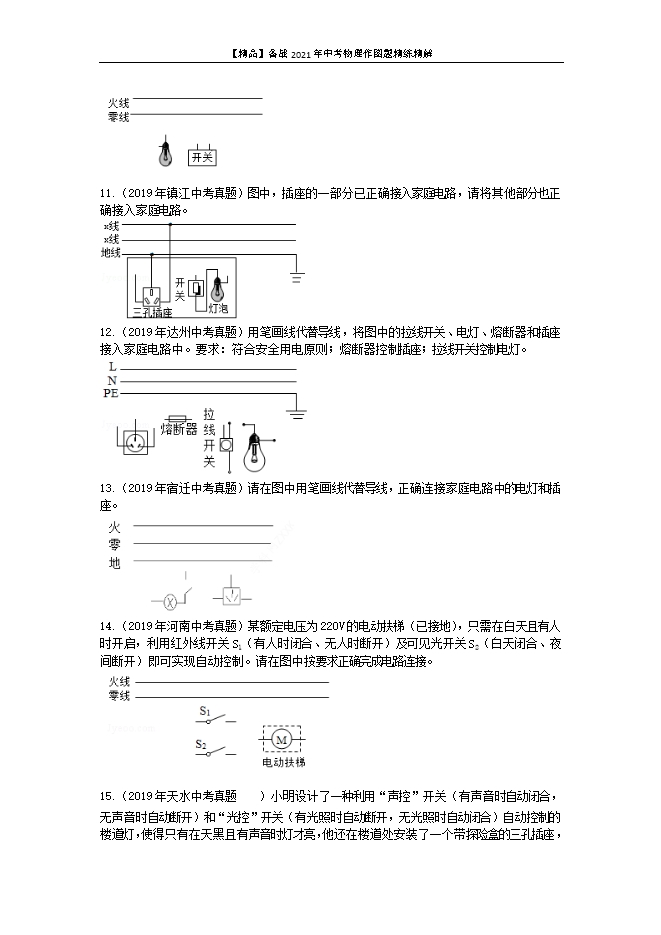

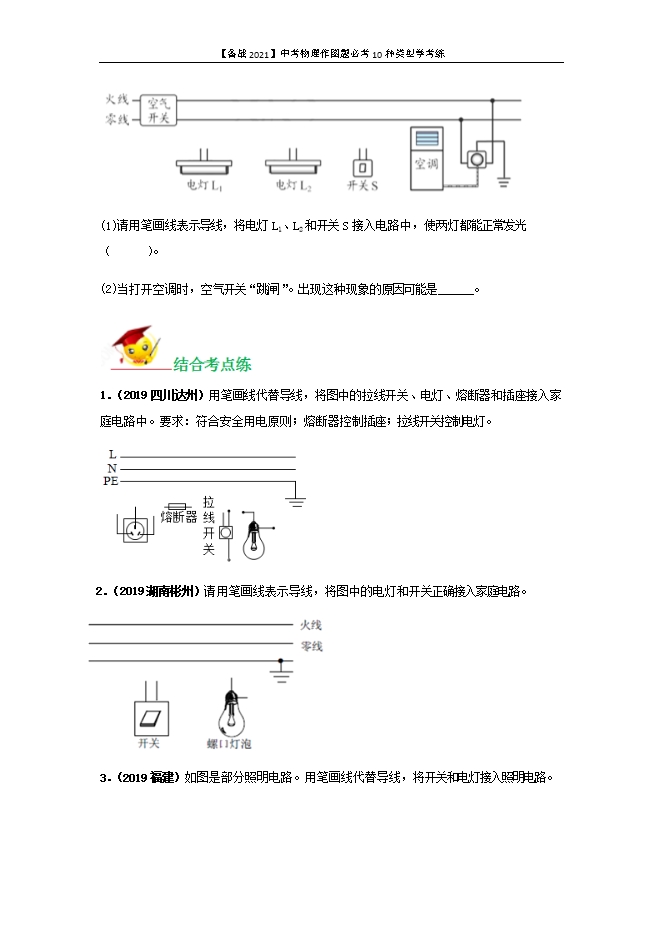

【内容简介】生活用电作图问题的基础知识1.家庭电路的组成部分:进户线→电能表→总开关→保险丝→用电器。2.家庭电路的连接:各种用电器是并联接入电路的,插座与灯座是并联的,控制各用电器工作的开关与用电器是串联的。3.家庭电路各部分的作用(1)低压供电线:家庭电路有两条进户线,是从低压输电线上引下来的,一根叫火线,另一根叫零线,它们之间有220V的电压。测电笔——用来辨别火线和零线。注意:测电笔接触火线时,如果观察不到氖管发光,则产生这种现象的原因可能是:①测电笔氖管已坏;②手没有接触笔尾金属体;③火线断了,若在检修电路时,发现灯泡不亮,火线、零线都能使测电笔发光,可能的原因是:火线完好,零线处有开路,被测段零线通过用电器和火线构成通路。(2)电能表:安装在家庭电路的干路上,测量用户消耗的电能(电功)的仪表,电路使用时P实应不大于电能表额定功率P额。即P实≤U额I额。(3)闸刀(空气开关):总闸刀开关装在干路上,控制整个电路的通断,以便检测电路和更换设备。(4)保险丝:保险丝是由电阻率大、熔点低的铅锑合金制成,当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路。起到保护电路的作用。不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为这些导线的电阻小,产生的热量少,而且铜丝的熔点高,不易熔断。(5)插座:并联在家庭电路中,如图所示,具体接线情况: 说明:1接火线; 2接零线; 3接地线; 4接用电器的金属外壳; 5接用电部分的线路。把三脚插头插在三孔插座里,在把用电部分连入电路的同时,也把用电器的金属外壳与大地连接起来,防止了外壳带电引起的触电事故。(6)用电器、开关开关和用电器串联,控制用电器,如果开关短路,用电器会一直工作,开关不能控制,但不会烧断干路上的保险丝。根据安全用电原则连接电路,每个开关都可以单独控制灯。 【例题1】(2019吉林)请在下图中用笔画线代替导线,将电灯、开关接入家庭电路中; 【答案】如图所示。 【解析】在家庭电路中,为了安全,开关一定要接在灯泡和火线之间;火线要接在灯泡的尾部,这样人体不容易接触到。从火线上接线,首先经过开关,然后接在灯泡的尾部,最后从灯泡螺旋套上的引线接零线。【例题2】(2020山东青岛)教室中有一台空调和多盏标有“220V 18W”的电灯,其中黑板前方的电灯L1和L2由一个开关S单独控制,如图所示。
