【备战2021】中考物理作图题必考10种类型学考练:专题05 力的示意图的作图题(原卷版和解析版)

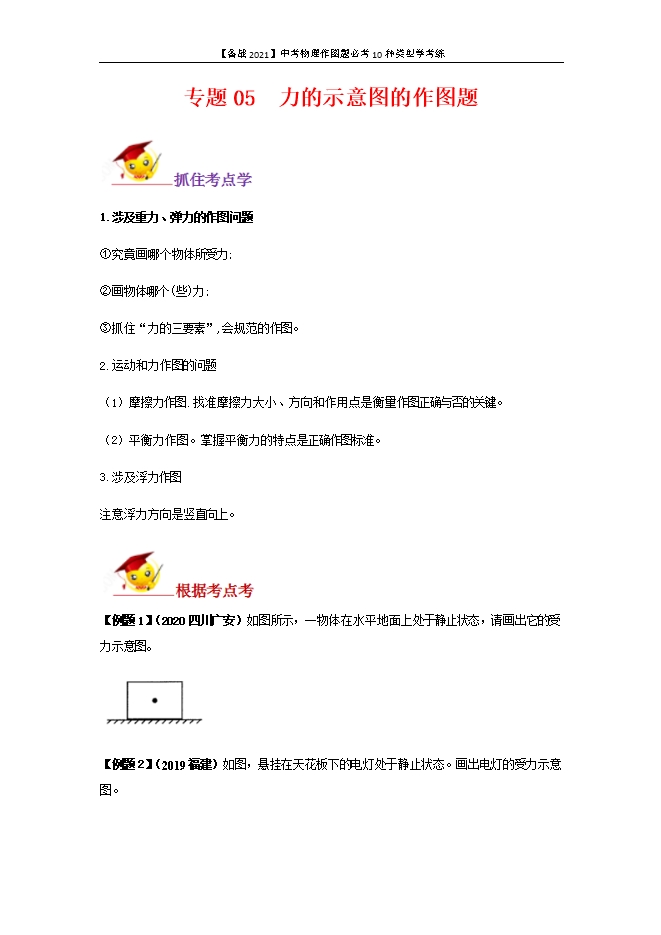

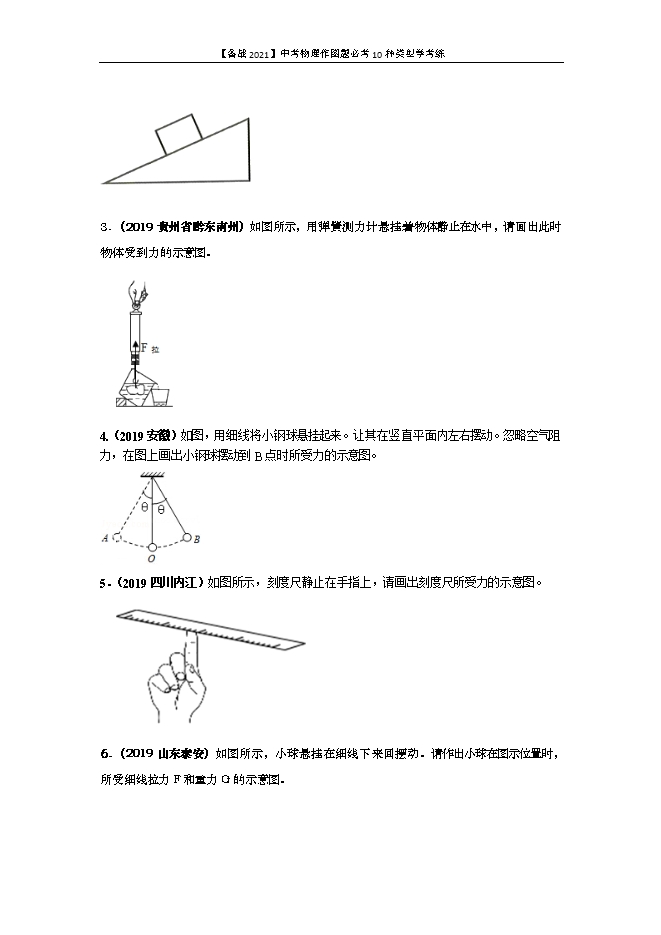

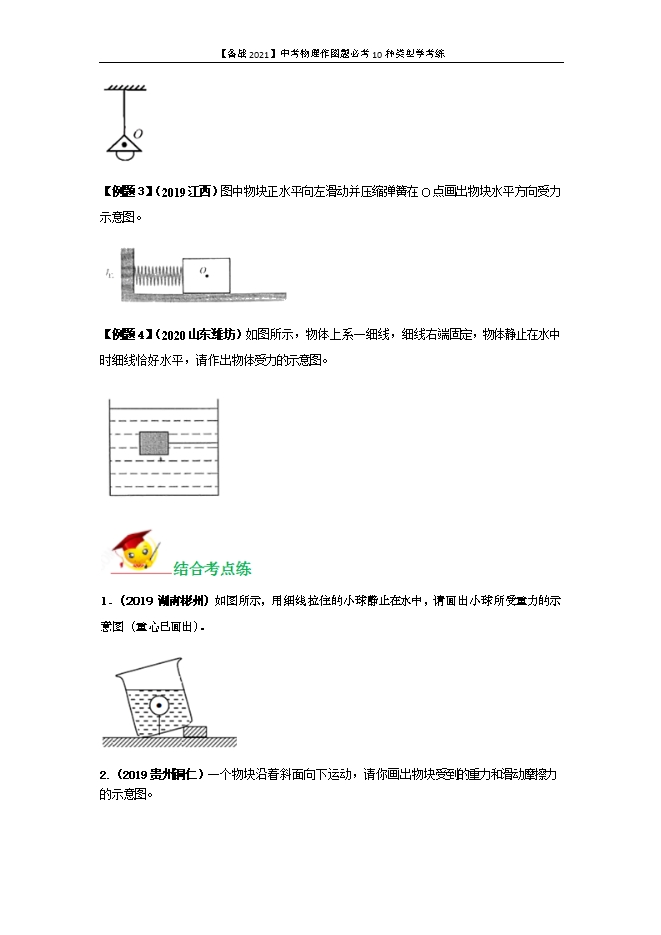

【内容简介】1.涉及重力、弹力的作图问题①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图。2.运动和力作图的问题(1)摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。(2)平衡力作图。掌握平衡力的特点是正确作图标准。3.涉及浮力作图注意浮力方向是竖直向上。 【例题1】(2020四川广安)如图所示,一物体在水平地面上处于静止状态,请画出它的受力示意图。 【答案】如图所示。 【解析】物体静止,所以受到的重力与支持力是一对平衡力,重力方向竖直向下,支持力方向竖直向上,从物体的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图.【例题2】(2019福建)如图,悬挂在天花板下的电灯处于静止状态。画出电灯的受力示意图。 【答案】如图所示。 【解析】悬挂在天花板下的电灯处于静止状态,受到重力和绳子对它的拉力作用,且是一对平衡力。电灯受到的重力方向竖直向下,作用点在重心上,拉力方向沿绳子向上,作用点也画在电灯重心上,拉力与重力大小相等,故画出电灯所受重力和拉力的示意图如图。【例题3】(2019江西)图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。 【答案】如图所示: 【解析】画力的示意图,首先要对物体进行受力分析,看物体受几个力,要先分析力的大小、方向和作用点,再按照画图的要求画出各个力。物块正水平向左滑动并压缩弹簧,分析可知在O点时物块水平方向上受到弹簧对它向右的弹力、地面对它水平向右的摩擦力,过物块重心,沿水平向右的方向做出这两个力.【例题4】(2020山东潍坊)如图所示,物体上系一细线,细线右端固定,物体静止在水中时细线恰好水平,请作出物体受力的示意图。
