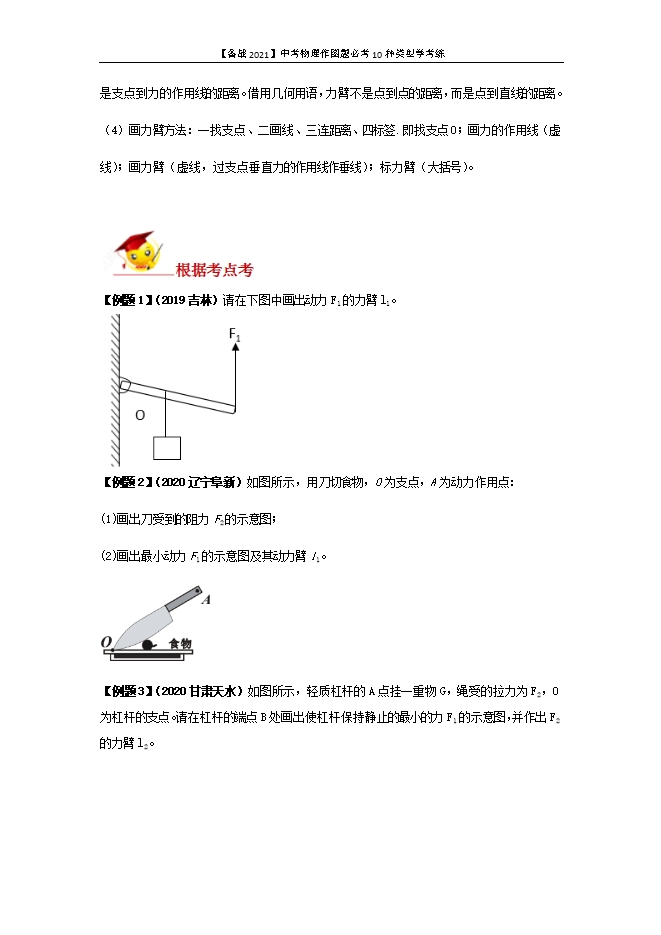

【内容简介】1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。（1）支点：杠杆绕着转动的点；（2）动力：使杠杆转动的力；阻力：阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离；（4）阻力臂：从支点到阻力作用线的距离。2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂 即 F1L1＝F2L23.能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。五要素包括支点、动力、动力臂、阻力和阻力臂。组成杠杆的示意图如下。 （1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。（2）画动力（用字母 F1 表示）或阻力（用字母 F2 表示）时应注意力的作用点和方向。动力和阻力都是杠杆受到的力，其作用点都在杠杆上。有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。（3）动力臂用字母l1表示，阻力臂用字母l2表示。力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。借用几何用语，力臂不是点到点的距离，而是点到直线的距离。（4）画力臂方法：一找支点、二画线、三连距离、四标签.即找支点O；画力的作用线（虚线）；画力臂（虚线，过支点垂直力的作用线作垂线）；标力臂（大括号）。 【例题1】（2019吉林）请在下图中画出动力F1的力臂l1。    【答案】如图所示。 【解析】力臂是从支点到力的作用线的垂直距离。首先通过支点O做力F1的作用线的垂线，然后画上垂足，标上名称L1 。【例题2】 （2020辽宁阜新）如图所示，用刀切食物，O为支点，A为动力作用点：(1)画出刀受到的阻力F2的示意图；(2)画出最小动力F1的示意图及其动力臂l1。
