【精品】备战2021年中考物理实验精练精解专题:实验题3 探究电流与电阻的关系(原卷版和解析版)

ID:141669 2021年02月24日 资料纠错 有奖上传 收藏

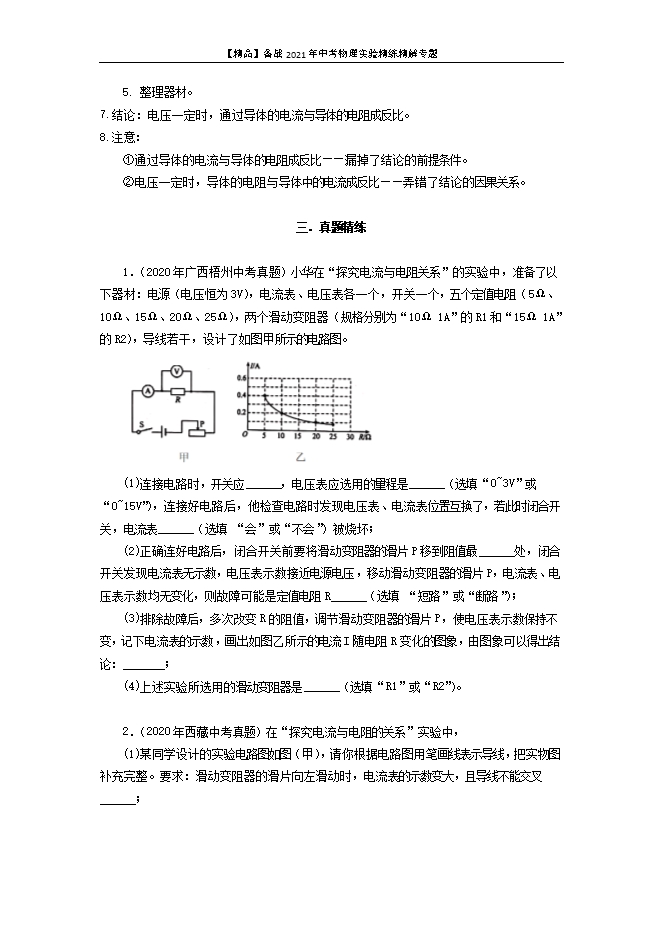

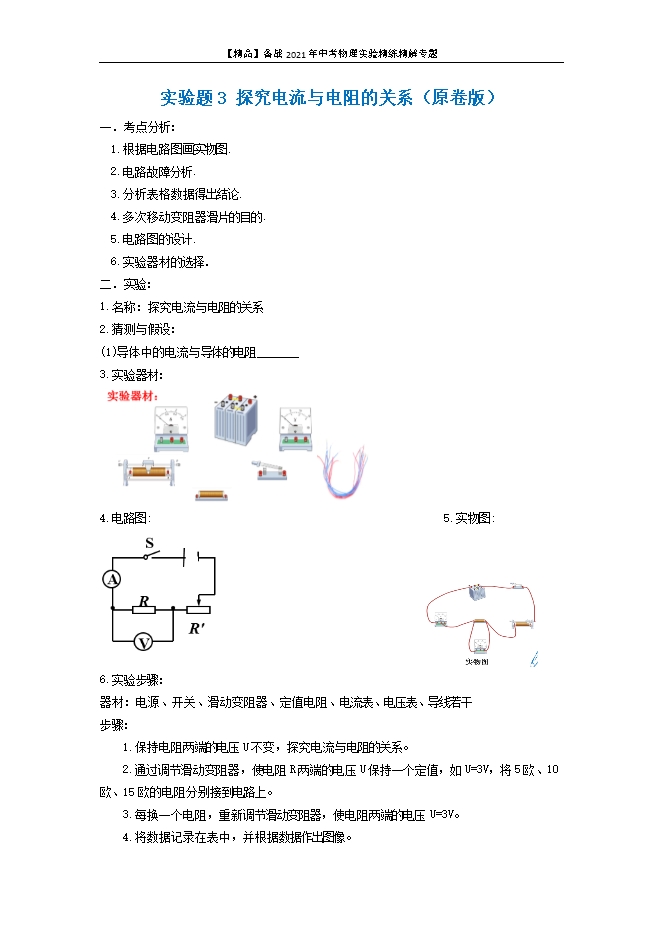

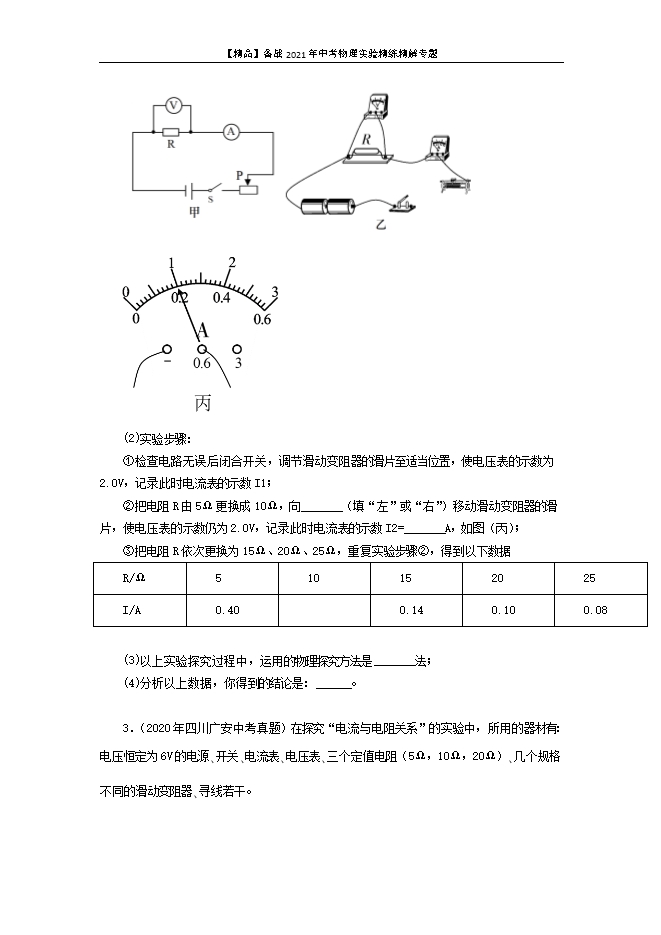

【内容简介】一.考点分析:1.根据电路图画实物图.2.电路故障分析.3.分析表格数据得出结论.4.多次移动变阻器滑片的目的.5.电路图的设计.6.实验器材的选择.二.实验:1.名称:探究电流与电阻的关系2.猜测与假设:(1)导体中的电流与导体的电阻_______3.实验器材: 4.电路图:                                                  5.实物图:                                   6.实验步骤:器材:电源、开关、滑动变阻器、定值电阻、电流表、电压表、导线若干步骤:1.保持电阻两端的电压U不变,探究电流与电阻的关系。2.通过调节滑动变阻器,使电阻R两端的电压U保持一个定值,如U=3V,将5欧、10欧、15欧的电阻分别接到电路上。3.每换一个电阻,重新调节滑动变阻器,使电阻两端的电压U=3V。4.将数据记录在表中,并根据数据作出图像。5. 整理器材。7.结论:电压一定时,通过导体的电流与导体的电阻成反比。8.注意:①通过导体的电流与导体的电阻成反比——漏掉了结论的前提条件。②电压一定时,导体的电阻与导体中的电流成反比——弄错了结论的因果关系。三.真题精练1.(2020年广西梧州中考真题)小华在“探究电流与电阻关系”的实验中,准备了以下器材:电源(电压恒为3V),电流表、电压表各一个,开关一个,五个定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω),两个滑动变阻器(规格分别为“10Ω 1A”的R1和“15Ω 1A”的R2),导线若干,设计了如图甲所示的电路图。 (1)连接电路时,开关应______,电压表应选用的量程是______(选填“0~3V”或“0~15V”),连接好电路后,他检查电路时发现电压表、电流表位置互换了,若此时闭合开关,电流表______(选填 “会”或“不会”)被烧坏;(2)正确连好电路后,闭合开关前要将滑动变阻器的滑片P移到阻值最______处,闭合开关发现电流表无示数,电压表示数接近电源电压,移动滑动变阻器的滑片P,电流表、电压表示数均无变化,则故障可能是定值电阻R______(选填 “短路”或“断路”);(3)排除故障后,多次改变R的阻值,调节滑动变阻器的滑片P,使电压表示数保持不变,记下电流表的示数,画出如图乙所示的电流I随电阻R变化的图象,由图象可以得出结论:_______;(4)上述实验所选用的滑动变阻器是______(选填“R1”或“R2”)。【答案】断开    0~3V    不会    大    断路    电压一定时,通过导体的电流与导体的电阻成反比    R2    【详解】(1)[1]连接电路时,开关应断开。[2]由电源电压为3V可知电压表应选用的量程是0~3V。[3]电压表、电流表位置互换了,若此时闭合开关,电流表无示数但不会烧坏。(2)[4]正确连好电路后,闭合开关前要将滑动变阻器的滑片P移到阻值最大处,目的是保护电路。[5]闭合开关发现电流表无示数说明电路中某处断路,电压表示数接近电源电压,则故障可能是定值电阻断路。(3)[6]排除故障后,多次改变R的阻值,调节滑动变阻器的滑片P,使电压表示数保持不变,记下电流表的示数,画出如图乙所示的电流I随电阻R变化的图象,由图象可以得出结论:电压一定时,通过导体的电流与导体的电阻成反比。(4)[7]由图像可知上述实验中保持的定值电阻两端电压是 因电源电源是3V,故滑动变阻器需要分走1V电压,根据串联分压之比等于电阻之比可知用25Ω电阻进行实验时,滑动变阻器最小为12.5Ω,故所选用的滑动变阻器是R2。
