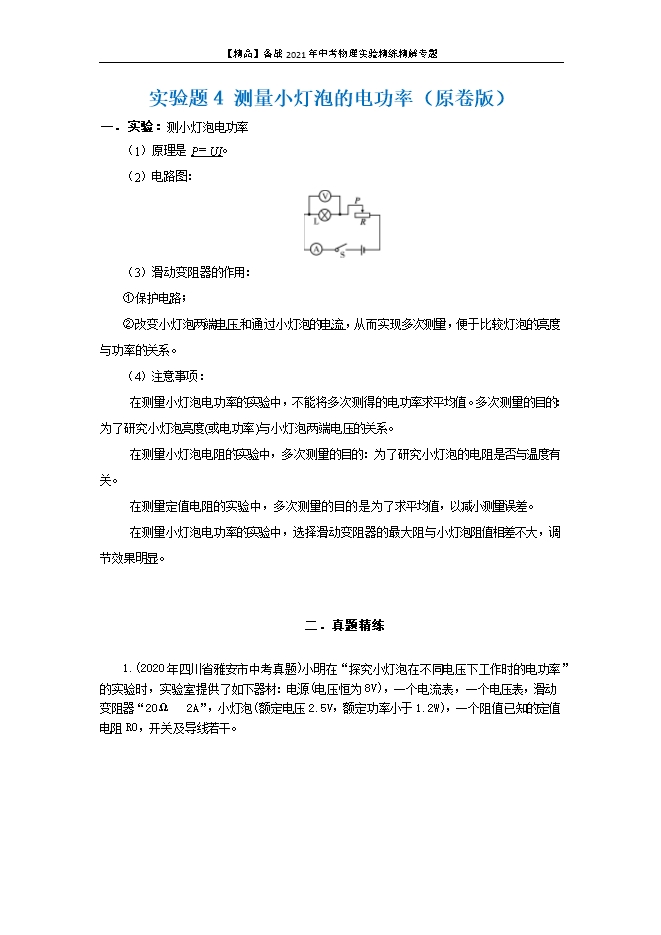

【内容简介】一．实验：测小灯泡电功率（1）原理是P＝UI。（2）电路图： （3）滑动变阻器的作用：①保护电路；②改变小灯泡两端电压和通过小灯泡的电流，从而实现多次测量，便于比较灯泡的亮度与功率的关系。（4）注意事项：○1在测量小灯泡电功率的实验中，不能将多次测得的电功率求平均值。多次测量的目的：为了研究小灯泡亮度(或电功率)与小灯泡两端电压的关系。○2在测量小灯泡电阻的实验中，多次测量的目的：为了研究小灯泡的电阻是否与温度有关。○3在测量定值电阻的实验中，多次测量的目的是为了求平均值，以减小测量误差。○4在测量小灯泡电功率的实验中，选择滑动变阻器的最大阻与小灯泡阻值相差不大，调节效果明显。二．真题精练1.(2020年四川省雅安市中考真题)小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源(电压恒为8V)，一个电流表，一个电压表，滑动变阻器“20Ω   2A”，小灯泡(额定电压2.5V，额定功率小于1.2W)，一个阻值已知的定值电阻R0，开关及导线若干。 (1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接(要求：滑动变阻器的滑片P向右滑动时灯变亮；连线不能交叉)(            )(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为_____W。实验次数物理量12345电压/V1.01.52.02.53 0电流/A0.240.320.380.44电功率/W(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____(选填“增大”、“不变”或“减小”)，小灯泡的实际功率由______(选填“额定功率”、“额定电压”或“实际电压”)决定。(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V”，请将以下实验步骤补充完整。 ①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；②滑动变阻器滑片不动，再将开关S1，拨至“2”读出电压表示数为U0；③小灯泡的额定功率P额=______(用U额、U0、R0表示)。若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_____(选填“偏大”或“偏小”)。【答案】    (1). 如图，正确连线，滑动变阻器接线柱接正确1分     (2). 1.05    (3). 增大    (4). 实际电压    (5). 5.5    (6).      (7). 偏小【解析】【分析】(1)根据图甲电路连接实物图，根据灯泡正常发光电流确定电流表量程；(2)由图丙读出灯泡正常发光时的电流，由P=UI计算额定功率；(3)根据表中数据分析灯泡功率与电压的关系； (4)要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，根据串联电路电压规律可得出电压表的示数；滑片不动，再将开关S1拨至“2”，求出此时电路中的电流即为小灯泡的额定电流，根据P额=U额I额求出小灯泡的额定功率；由串联电路特点和欧姆定律分析解答测量的中的差异。【详解】(1)[1]由电路图知，电流表、灯泡、定值电阻和滑动变阻器串联，由P=UI可得灯泡正常发光电流约为 所以电流表选择0~0.6A量程，由此连接实物如图所示：
