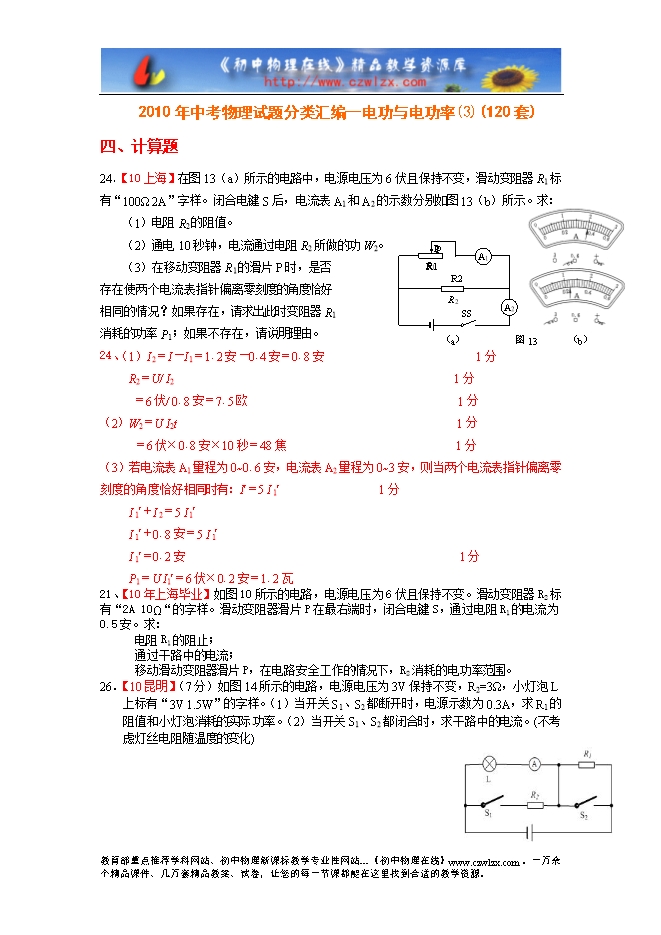

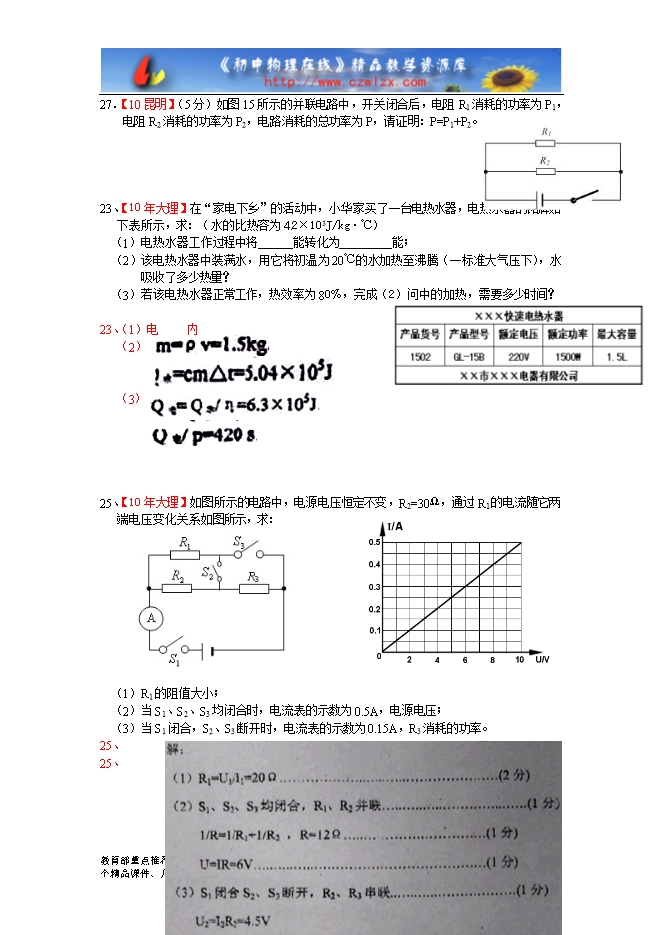

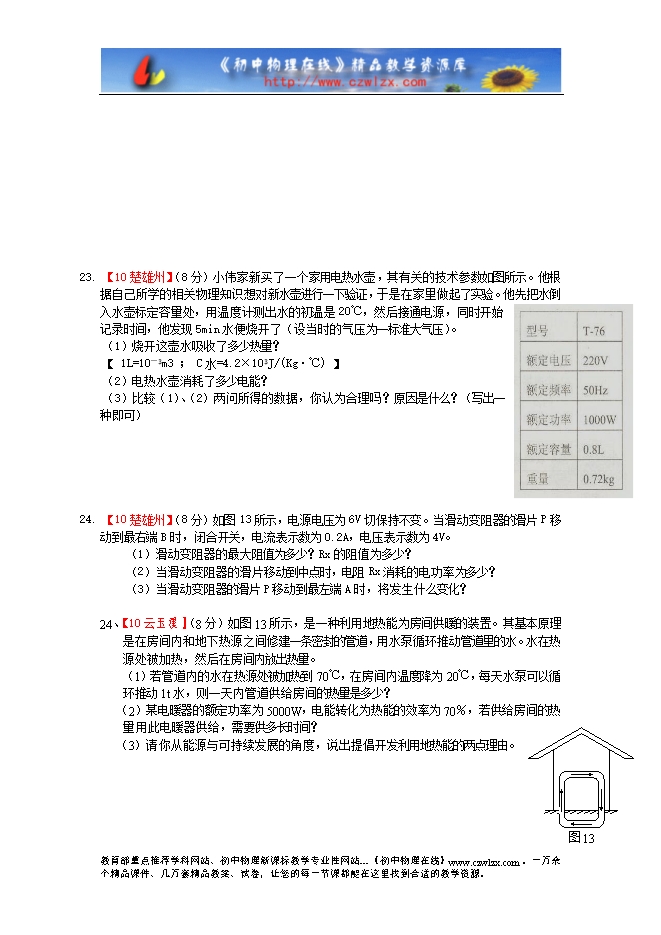

【内容简介】四、计算题 24．【10上海】在图13（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω 2A”字样。闭合电键S后，电流表A1和A2的示数分别如图13（b）所示。求： （1）电阻R2的阻值。 （2）通电10秒钟，电流通过电阻R2所做的功W2。 （3）在移动变阻器R1的滑片P时，是否 存在使两个电流表指针偏离零刻度的角度恰好 相同的情况？如果存在，请求出此时变阻器R1 消耗的功率P1；如果不存在，请说明理由。 24、（1）I 2＝I－I 1＝1.2安－0.4安＝0.8安 1分 R2＝U/ I2 1分 ＝6伏/ 0.8安＝7.5欧 1分 （2）W2＝U I2t 1分 ＝6伏×0.8安×10秒＝48焦 1分 （3）若电流表A1量程为0~0.6安，电流表A2量程为0~3安，则当两个电流表指针偏离零刻度的角度恰好相同时有：I￠＝5 I 1￠ 1分 I 1￠＋I 2＝5 I 1￠ I 1￠＋0.8安＝5 I 1￠ I 1￠＝0.2安 1分 P1＝U I1￠＝6伏×0.2安＝1.2瓦 21、【10年上海毕业】如图10所示的电路，电源电压为6伏且保持不变。滑动变阻器R2标有“2A 10?“的字样。滑动变阻器滑片P在最右端时，闭合电键S，通过电阻R1的电流为0.5安。求： ○1电阻R1的阻止； ○2通过干路中的电流； ○3移动滑动变阻器滑片P，在电路安全工作的情况下，R2消耗的电功率范围。 26．【10昆明】（7分）如图14所示的电路，电源电压为3V保持不变，R2=3Ω，小灯泡L上标有“3V 1.5W”的字样。（1）当开关S1、S2都断开时，电源示数为0.3A，求R1的阻值和小灯泡消耗的实际 功率。（2）当开关S1、S2都闭合时，求干路中的电流。(不考虑灯丝电阻随温度的变化) .......... ? ?
