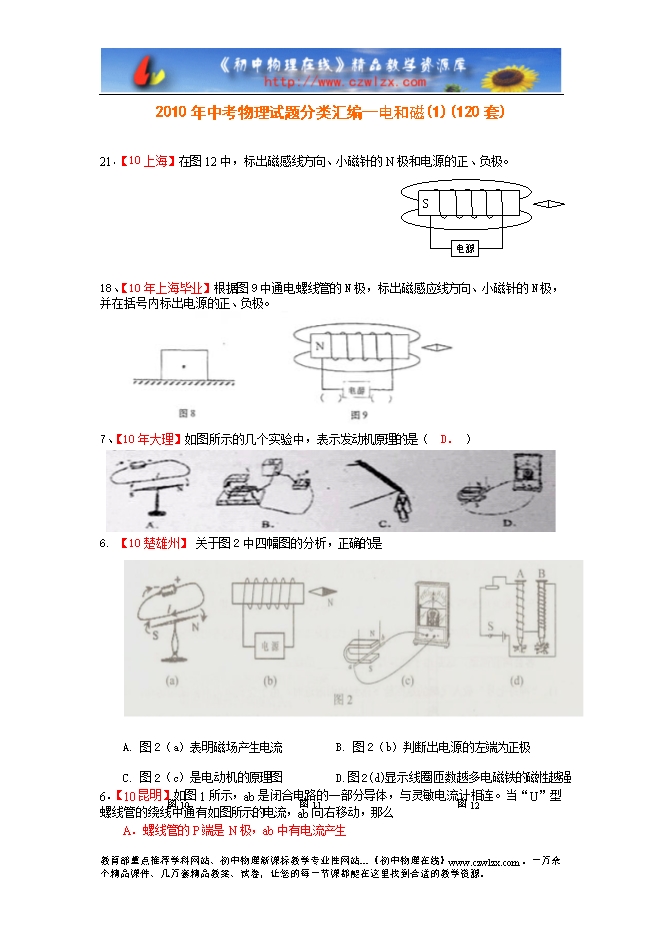

【内容简介】21．【10上海】在图12中，标出磁感线方向、小磁针的N极和电源的正、负极。 18、【10年上海毕业】根据图9中通电螺线管的N极，标出磁感应线方向、小磁针的N极，并在括号内标出电源的正、负极。 7、【10年大理】如图所示的几个实验中，表示发动机原理的是（ D． ） 6. 【10楚雄州】 关于图2中四幅图的分析，正确的是 A. 图2（a）表明磁场产生电流 B. 图2（b）判断出电源的左端为正极 C. 图2（c）是电动机的原理图 D.图2(d)显示线圈匝数越多电磁铁的磁性越强 6．【10昆明】如图1所示，ab是闭合电路的一部分导体，与灵敏电流计相连。当“U”型螺线管的绕线中通有如图所示的电流，ab向右移动，那么 A．螺线管的P端是N极，ab中有电流产生 B．螺线管的P端是N极，ab中无电流产生 C．螺线管的P端是S极，ab中有电流产生 D．螺线管的P端是S极，ab中无电流产生 12．【10云昭通】在铜、橡胶、碳棒和硬币中，通常属于绝缘体的是 ．如图所示，当开关闭合时，导体AB发生运动，这表明通电导体在 受到力的作用， 机就是根据这一原理制造出来的。 10、【10年赤峰】如图3所示，是小华同学探究“磁场对电流的作用”的实验装置，A、 B是一根金属棒，通过导线接在电路中，闭合电建后，金属棒没有运动（仪器、电路都完好），要使金属棒运动起来，下列措施可行的是（ ） A、将蹄形磁体的N、S极对调 B、换用磁性弱一些的蹄形磁体 C、换用电压大一些的直流电源 D、将滑动变阻器的滑片向右移动 ....... ? ? ?
