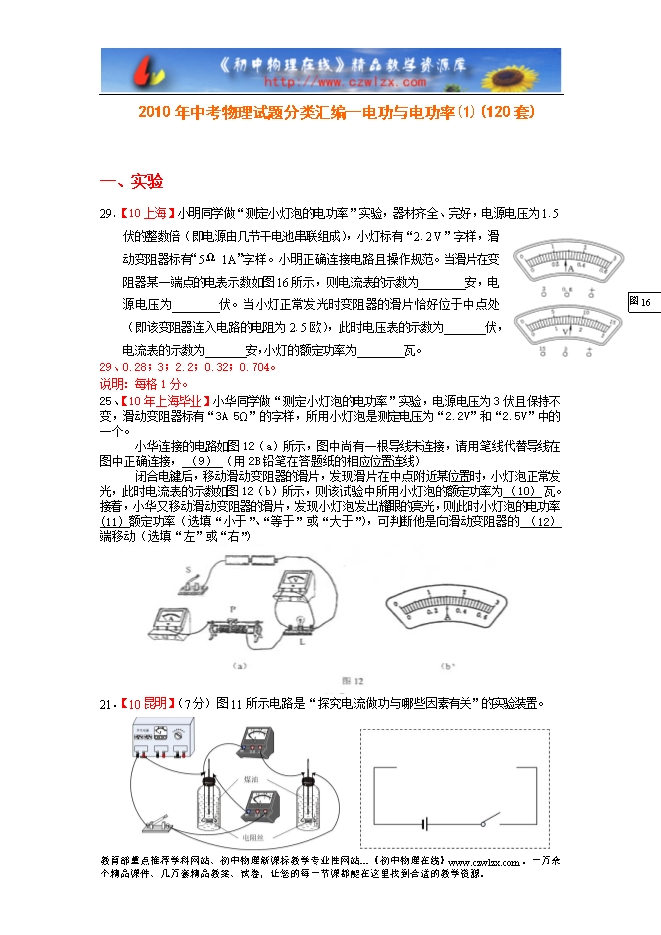

【内容简介】一、实验 29．【10上海】小明同学做“测定小灯泡的电功率”实验，器材齐全、完好，电源电压为1.5伏的整数倍（即电源由几节干电池串联组成），小灯标有“2.2 V”字样，滑动变阻器标有“5Ω 1A”字样。小明正确连接电路且操作规范。当滑片在变阻器某一端点的电表示数如图16所示，则电流表的示数为________安，电源电压为________伏。当小灯正常发光时变阻器的滑片恰好位于中点处（即该变阻器连入电路的电阻为2.5欧），此时电压表的示数为_______伏，电流表的示数为_______安，小灯的额定功率为________瓦。 29、0.28；3；2.2；0.32；0.704。 说明：每格1分。 25、【10年上海毕业】小华同学做“测定小灯泡的电功率”实验，电源电压为3伏且保持不变，滑动变阻器标有“3A 5?”的字样，所用小灯泡是测定电压为“2.2V”和“2.5V”中的一个。 ○1小华连接的电路如图12（a）所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接， （9） （用2B铅笔在答题纸的相应位置连线） ○2闭合电键后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯泡正常发光，此时电流表的示数如图12（b）所示，则该试验中所用小灯泡的额定功率为 （10） 瓦。接着，小华又移动滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的电功率 (11) 额定功率（选填“小于”、“等于”或“大于”），可判断他是向滑动变阻器的 （12） 端移动（选填“左”或“右”） 21．【10昆明】（7分）图11所示电路是“探究电流做功与哪些因素有关”的实验装置。 （1）请根 据连好的实物电路图，在虚线框内将相应的电路原理图补充完整。 （2）根据此装置现在的连接方式，可以判断它是电流做功与　　　　　的关系，因此所选择的两段电阻丝的电阻大小应该　　　　　。 （3）在这个实验中，电流做功的多少，是通过煤油温度变化的大小体现出来，在此过程中　　　　能转化为　　　　能。实验前如果使两瓶煤油的　　　　、　　　　都相同，更便于观察。 19. 【10楚雄州】（6分）在“测定小灯泡的额定功率”试验中，小雨同学用一个电压表、一个电流表、一个开关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。 （1）如果小灯泡的额定功率小于1W,电流表的量程应选 A为宜。 （2）请用笔画线代替导线，将图10甲的实物电路连接完整（连线不得交叉）。要求当滑动变阻器的滑片向右移动时，电流表示数增大。 ......... ? ? ?
