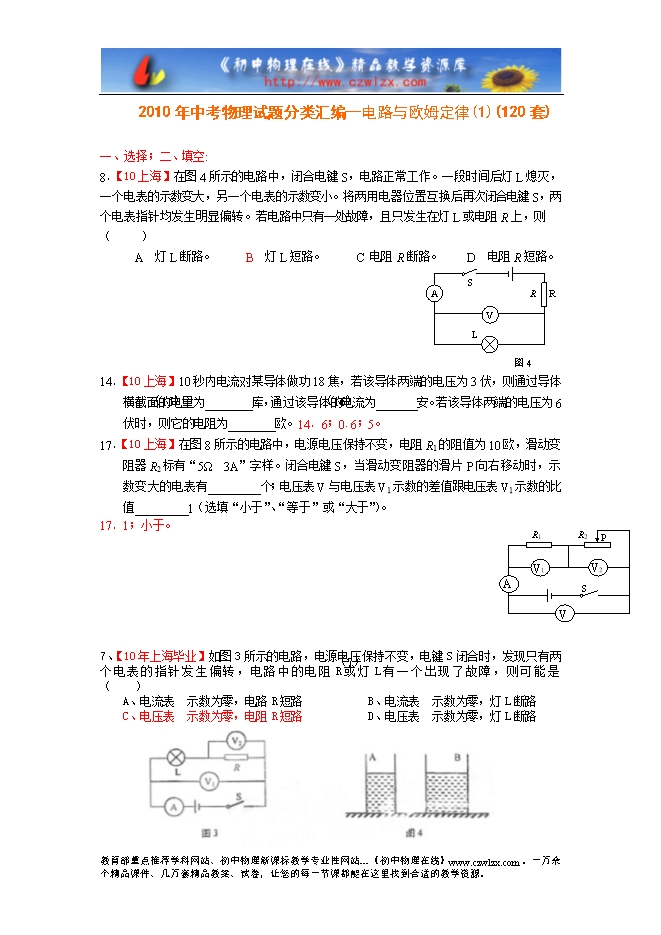

【内容简介】一、选择；二、填空: 8．【10上海】在图4所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则 （ ） A 灯L断路。 B 灯L短路。 C 电阻R断路。 D 电阻R短路。 14．【10上海】10秒内电流对某导体做功18焦，若该导体两端的电压为3伏，则通过导体横截面的电量为________库，通过该导体的电流为_______安。若该导体两端的电压为6伏时，则它的电阻为________欧。14．6；0.6；5。 17．【10上海】在图8所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“5Ω 3A”字样。闭合电键S，当滑动变阻器的滑片P向右移动时，示数变大的电表有_________个；电压表V与电压表V1示数的差值跟电压表V1示数的比值_________1（选填“小于”、“等于”或“大于”）。 17．1；小于。 7、【10年上海毕业】如图3所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是 （ ） A、电流表○A示数为零，电路R短路 B、电流表○A示数为零，灯L断路 C、电压表○V2示数为零，电阻R短路 D、电压表○V2示数为零，灯L断路 15、【10年上海毕业】如图6所示的电路，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电压表○V的示数将 （19） ，电压表○V示数与电流表○A示数的比值将 （20） ，（均选填”变小“、”不变“或”变大“） 2．【10昆明】下列说法中，正确的是 A．电子定向移动的方向规定为电流方向 B．与毛皮摩擦过的橡胶棒带负电 C．电源的作用就是不断产生电荷 D．用电器的作用就是消耗电荷 ........ ? ?
