专题05 中考中考动态电路问题---2021年中考物理14个难点专题高分三步曲(原卷版和解析版)

ID:138823 2020年12月01日 资料纠错 有奖上传 收藏

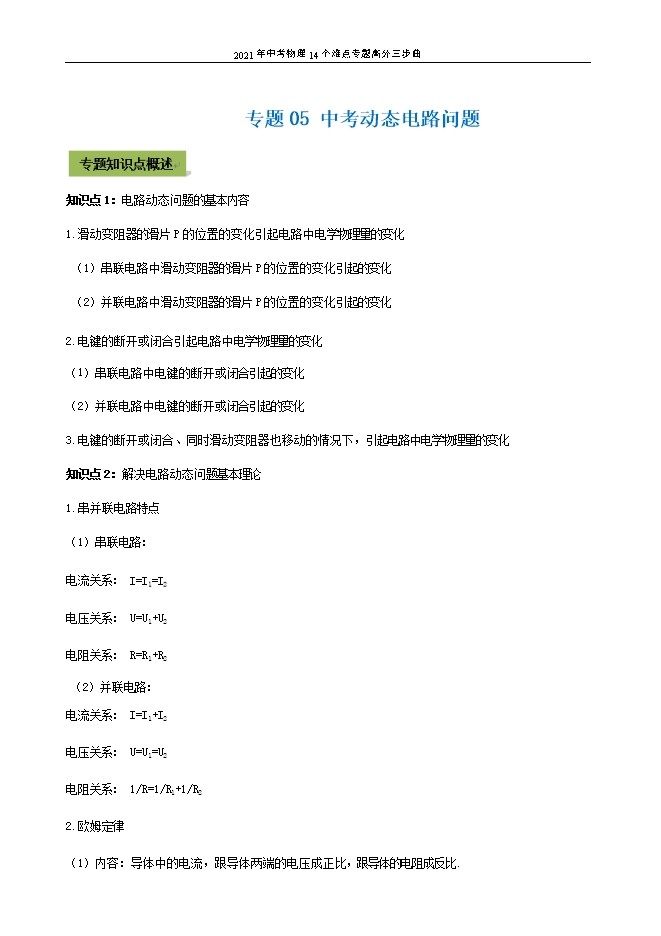

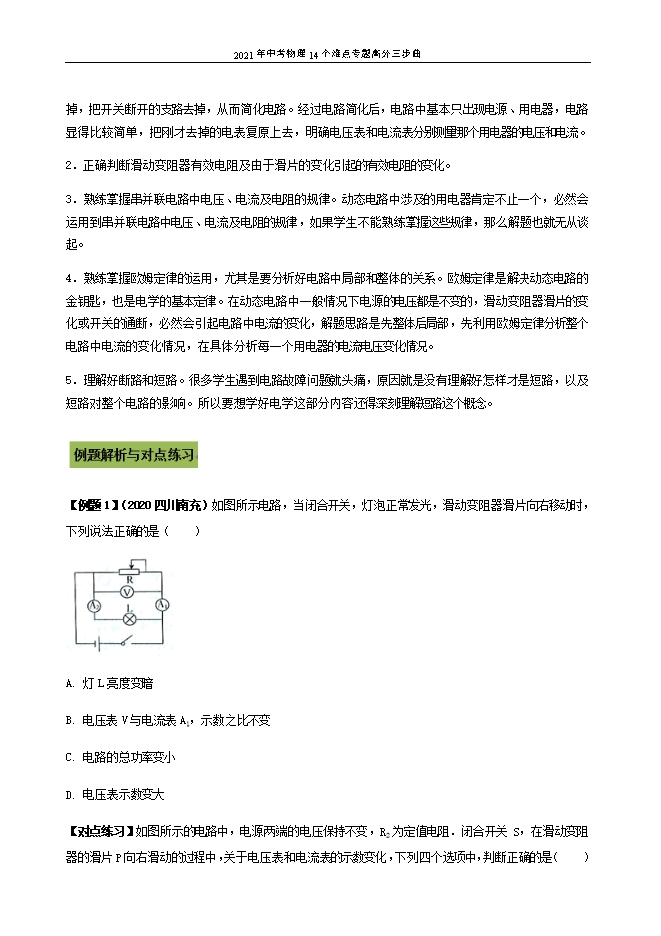

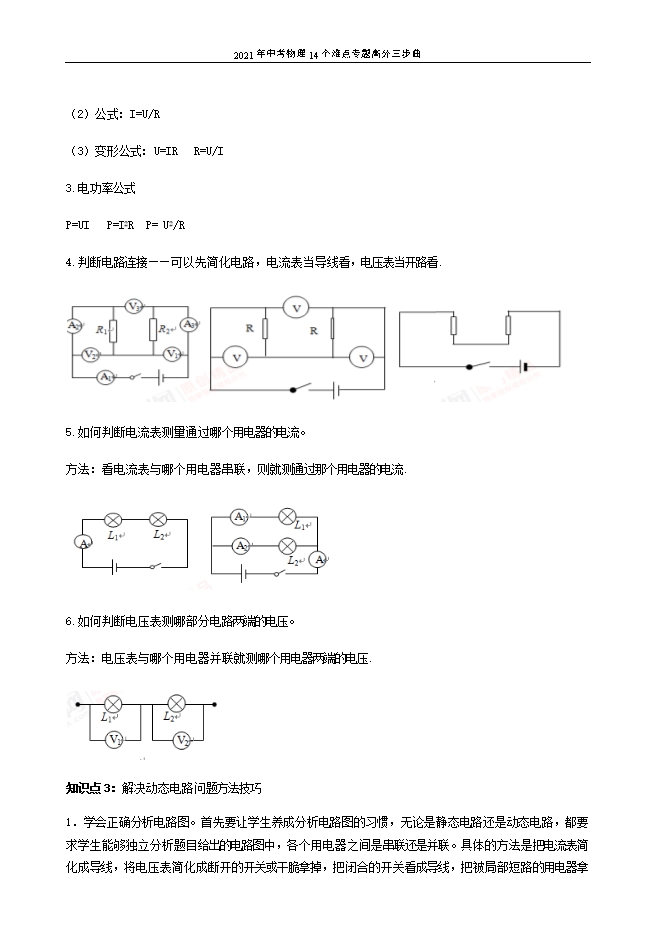

【内容简介】知识点1:电路动态问题的基本内容1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化 (1)串联电路中滑动变阻器的滑片P的位置的变化引起的变化 (2)并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化(1)串联电路中电键的断开或闭合引起的变化(2)并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下,引起电路中电学物理量的变化知识点2:解决电路动态问题基本理论1.串并联电路特点(1)串联电路:   电流关系: I=I1=I2 电压关系: U=U1+U2 电阻关系: R=R1+R2 (2)并联电路: 电流关系: I=I1+I2 电压关系: U=U1=U2 电阻关系: 1/R=1/R1+1/R2 2.欧姆定律(1)内容:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.(2)公式:I=U/R(3)变形公式:U=IR   R=U/I  3.电功率公式P=UI   P=I2R  P= U2/R4.判断电路连接——可以先简化电路,电流表当导线看,电压表当开路看. 5.如何判断电流表测量通过哪个用电器的电流。方法:看电流表与哪个用电器串联,则就测通过那个用电器的电流. 6.如何判断电压表测哪部分电路两端的电压。方法:电压表与哪个用电器并联就测哪个用电器两端的电压. 知识点3:解决动态电路问题方法技巧1.学会正确分析电路图。首先要让学生养成分析电路图的习惯,无论是静态电路还是动态电路,都要求学生能够独立分析题目给出的电路图中,各个用电器之间是串联还是并联。具体的方法是把电流表简化成导线,将电压表简化成断开的开关或干脆拿掉,把闭合的开关看成导线,把被局部短路的用电器拿掉,把开关断开的支路去掉,从而简化电路。经过电路简化后,电路中基本只出现电源、用电器,电路显得比较简单,把刚才去掉的电表复原上去,明确电压表和电流表分别测量那个用电器的电压和电流。2.正确判断滑动变阻器有效电阻及由于滑片的变化引起的有效电阻的变化。3.熟练掌握串并联电路中电压、电流及电阻的规律。动态电路中涉及的用电器肯定不止一个,必然会运用到串并联电路中电压、电流及电阻的规律,如果学生不能熟练掌握这些规律,那么解题也就无从谈起。 4.熟练掌握欧姆定律的运用,尤其是要分析好电路中局部和整体的关系。欧姆定律是解决动态电路的金钥匙,也是电学的基本定律。在动态电路中一般情况下电源的电压都是不变的,滑动变阻器滑片的变化或开关的通断,必然会引起电路中电流的变化,解题思路是先整体后局部,先利用欧姆定律分析整个电路中电流的变化情况,在具体分析每一个用电器的电流电压变化情况。 5.理解好断路和短路。很多学生遇到电路故障问题就头痛,原因就是没有理解好怎样才是短路,以及短路对整个电路的影响。所以要想学好电学这部分内容还得深刻理解短路这个概念。
