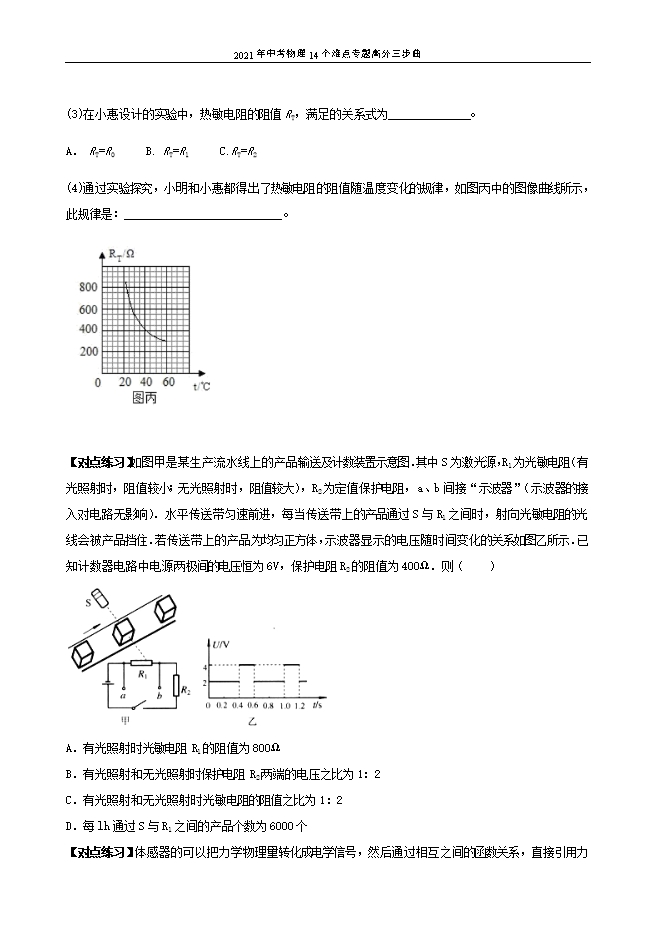

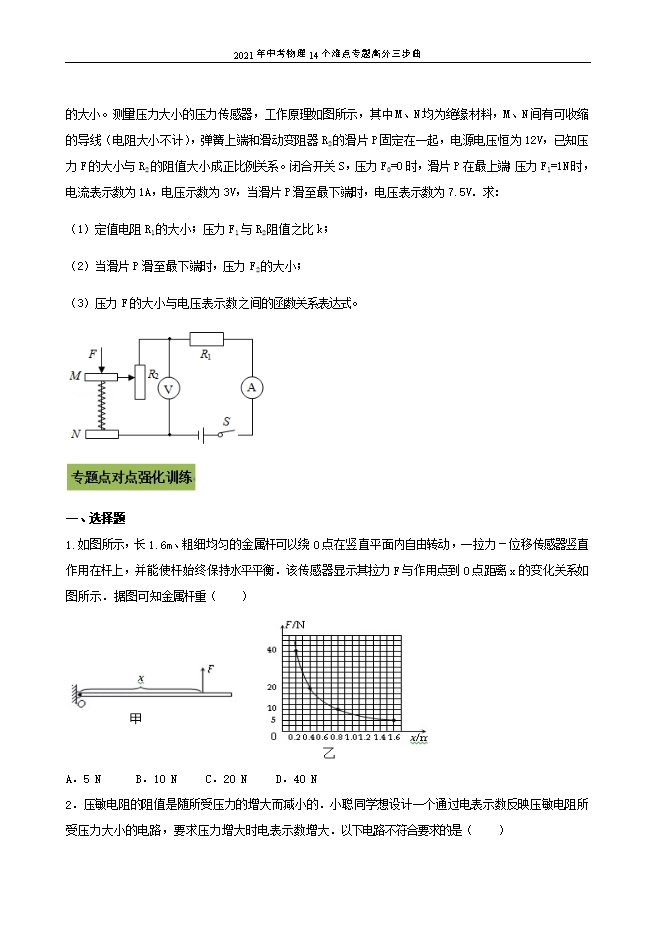

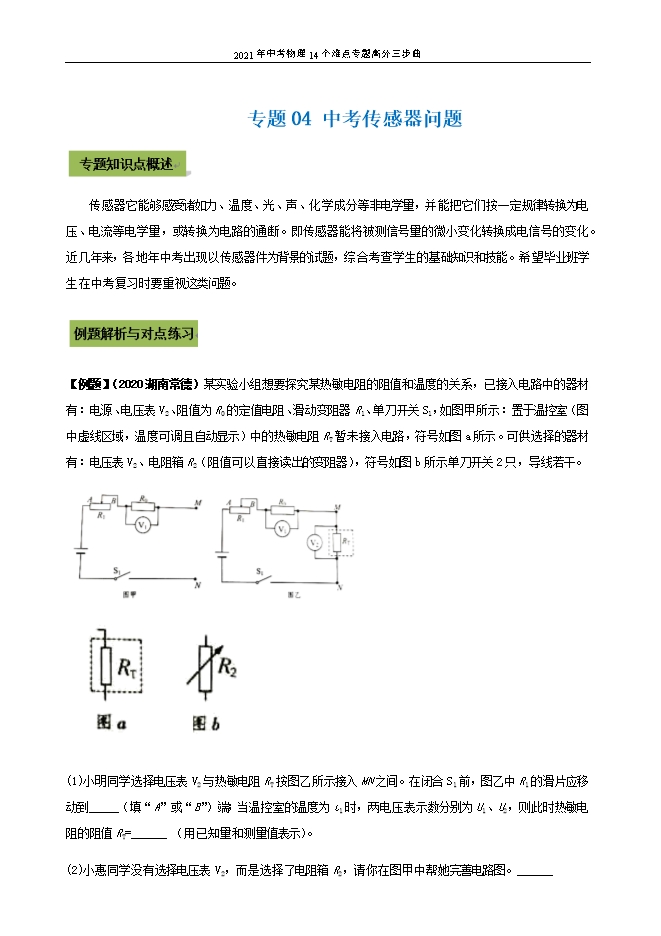

【内容简介】传感器它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按一定规律转换为电压、电流等电学量，或转换为电路的通断。即传感器能将被测信号量的微小变化转换成电信号的变化。近几年来，各地年中考出现以传感器件为背景的试题，综合考查学生的基础知识和技能。希望毕业班学生在中考复习时要重视这类问题。 【例题】（2020湖南常德）某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有∶电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示∶置于温控室（图中虚线区域，温度可调且自动显示）中的热敏电阻RT暂未接入电路，符号如图a所示。可供选择的器材有∶电压表V2、电阻箱R2（阻值可以直接读出的变阻器），符号如图b所示单刀开关2只，导线若干。  (1)小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到_____（填“A”或“B”）端；当温控室的温度为t1时，两电压表示数分别为U1、U2，则此时热敏电阻的阻值RT=______ （用已知量和测量值表示）。(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。______(3)在小惠设计的实验中，热敏电阻的阻值RT，满足的关系式为______________。A． RT=R0        B. RT=R1        C.RT=R2(4)通过实验探究，小明和小惠都得出了热敏电阻 阻值随温度变化的规律，如图丙中的图像曲线所示，此规律是∶___________________________。 【对点练习】如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω．则（　　） A．有光照射时光敏电阻R1的阻值为800ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．每lh通过S与R1之间的产品个数为6000个【对点练习】体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。测量压力大小的压力传感器，工作原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线（电阻大小不计），弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压恒为12V，已知压力F的大小与R2的阻值大小成正比例关系。闭合开关S，压力F0=0时，滑片P在最上端；压力F1=1N时，电流表示数为1A，电压示数为3V，当滑片P滑至最下端时，电压表示数为7.5V．求：（1）定值电阻R1的大小；压力F1与R2阻值之比k；（2）当滑片P滑至最下端时，压力F2的大小；（3）压力F的大小与电压表示数之间的函数关系表达式。
