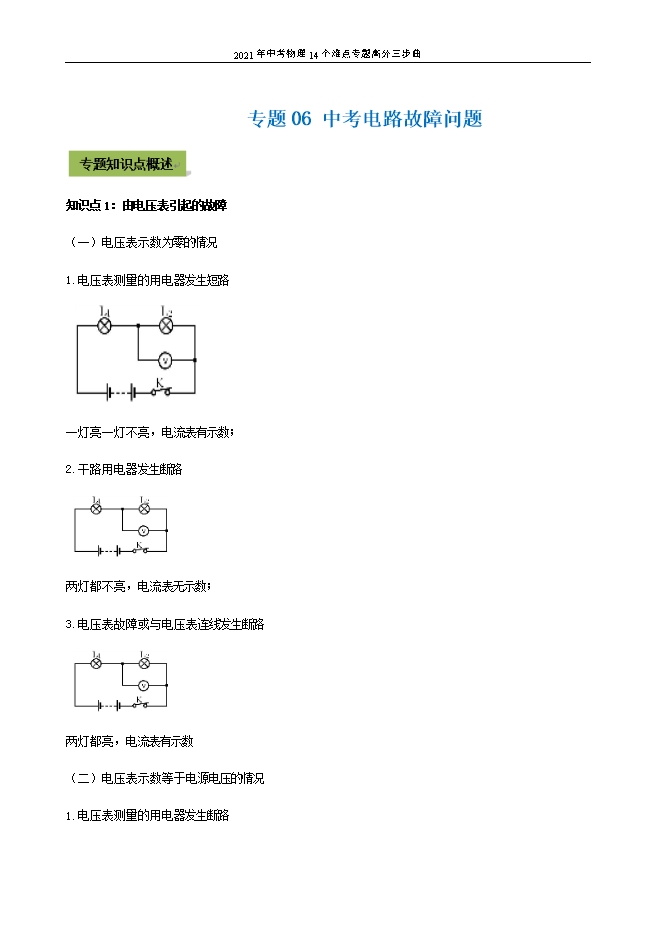

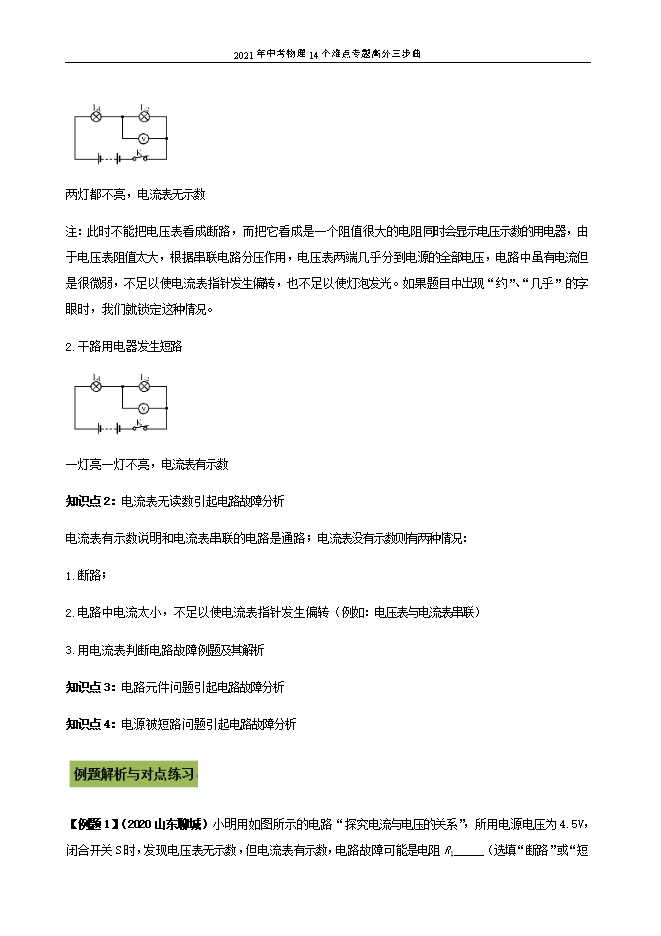

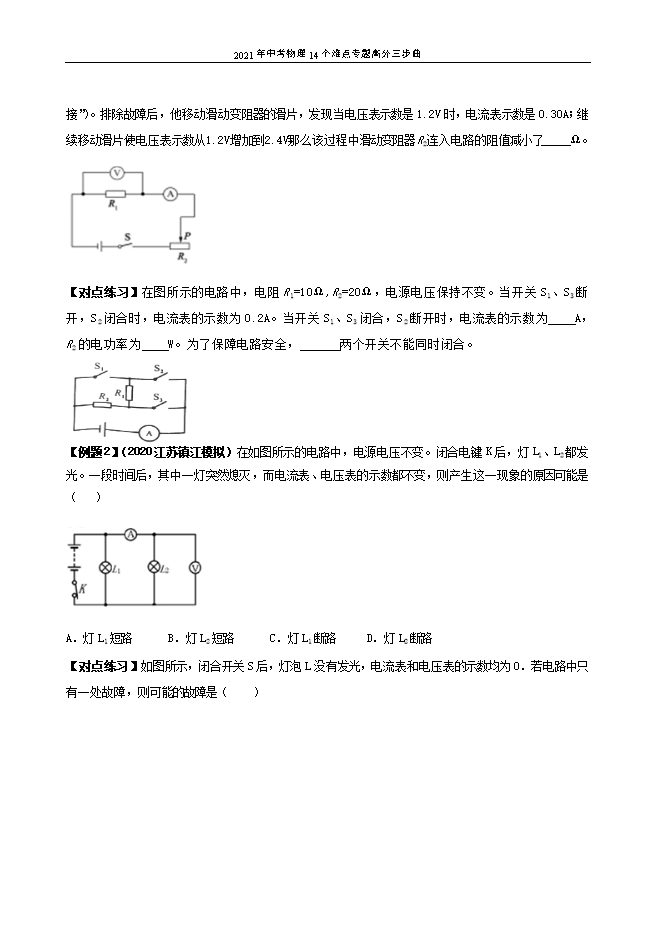

【内容简介】知识点1：由电压表引起的故障（一）电压表示数为零的情况1.电压表测量的用电器发生短路 一灯亮一灯不亮，电流表有示数；2.干路用电器发生断路 两灯都不亮，电流表无示数；3.电压表故障或与电压表连线发生断路 两灯都亮，电流表有示数（二）电压表示数等于电源电压的情况1.电压表测量的用电器发生断路 两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。2.干路用电器发生短路 一灯亮一灯不亮，电流表有示数知识点2：电流表无读数引起电路故障分析电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1.断路；2.电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联）3.用电流表判断电路故障例题及其解析知识点3：电路元件问题引起电路故障分析知识点4：电源被短路问题引起电路故障分析 【例题1】（2020山东聊城）小明用如图所示的电路“探究电流与电压的关系”，所用电源电压为4.5V，闭合开关S时，发现电压表无示数，但电流表有示数，电路故障可能是电阻R1_____（选填“断路”或“短接”）。排除故障后，他移动滑动变阻器的滑片，发现当电压表示数是1.2V时，电流表示数是0.30A；继续移动滑片，使电压表示数从1.2V增加到2.4V，那么该过程中滑动变阻器R2连入电路的阻值减小了_____Ω。 【答案】(1) 短接  (2) 7.5【解析】（1）如图所示电路串联，电压表测定值电阻R1两端电压，电流表测电路电流，闭合开关S时，发现电流表有示数，说明电路中有电流通过，故障不可能为断路；电压表无示数，说明电压表测量部分短路，即电阻R1被短接。（2）当电压表示数是1.2V时，电流表示数是0.30A时，由 可得定值电阻R1阻值 根据串联分压可得此时滑动变阻器R2两端电压 则由 可得此时滑动变阻器接入阻值 继续移动滑片，使电压表示数从1.2V增加到2.4V，则定值电阻R1两端电压为2.4V，此时电路电流为 根据串联分压可得此时滑动变阻器R2两端电压 则由 可得此时滑动变阻器接入阻值 则该过程中滑动变阻器R2连入电路的阻值减小了
