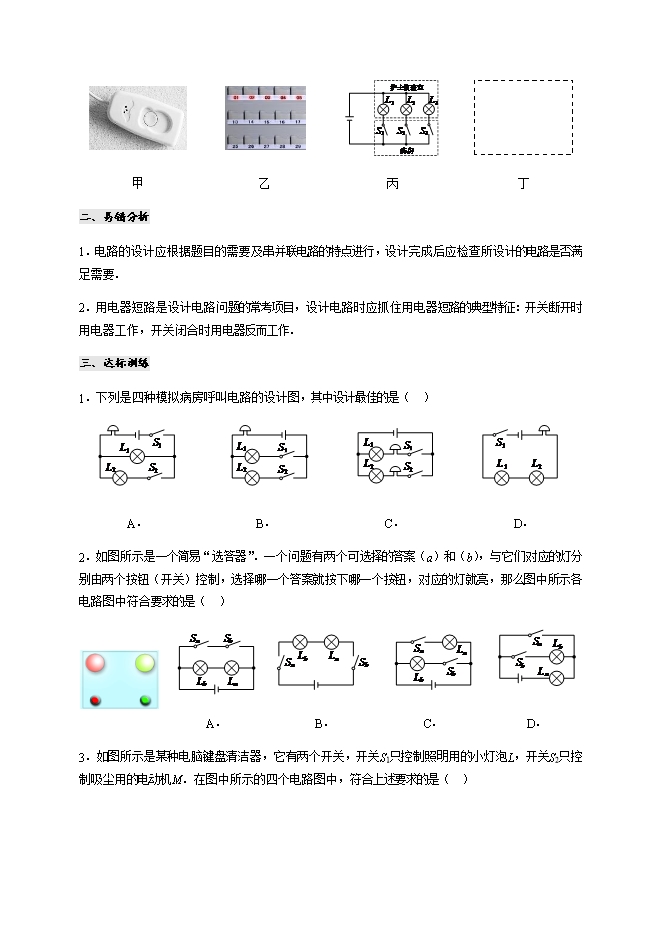

【内容简介】（一）改进小彩灯的连接电路1．彩灯已成为人们过节必备的装饰品，起到了美化环境、渲染气氛的作用．如图甲所示的小彩灯是______联在一起的，这个电路的不足之处是__________________．  甲乙丙丁2．如图乙所示是改进后的小彩灯的连接图，请在图丙的虚线框内画出其电路图．这种连接方式的优点是________________________，不足之处是________________________．请你对小彩灯的电路进行进一步的改进，并在图丁的虚线框内画出电路图．（二）回答问题正确显示器如图所示是一个同学制作的回答问题正确显示器．在一块长方形硬纸板上，别上两排曲别针．左排曲别针表示问题，一个曲别针旁写一个问题．右排曲别针表示相应的答案，一个曲别针旁写一个答案．把干电池和小灯泡连接起来，并留出两个接线头A和B．提问者把接线头A与左排的一个曲别针接触，表示提出一个问题，要求回答者把接线头B与右排的一个曲别针接触，表示选出一个答案．1．它是利用电路______的原理制成的，回答正确时灯泡______，回答错误时灯泡______．2．请你用笔画线代替导线在将硬纸板后面的电路连接完整．（三）病房呼叫电路细心的小明在病房发现每张病床的床头都有一个如图甲所示按钮，按下按钮后，值班护士就会过来看护病人，则该按钮相当于一个______．按下按钮后，为什么值班护士马上就知道哪个病床需要看护呢？小明又对护士值班室进行了查看．在值班室的墙壁上看到了一些与床号相对于的指示灯，如图乙所示．小明根据观察到的现象画出了如图丙所示的电路，请你就此电路进行评价：____________________________________．请在图丁的虚线框内画出你改进后的电路．  甲乙丙丁二、易错分析1．电路的设计应根据题目的需要及串并联电路的特点进行，设计完成后应检查所设计的电路是否满足需要．2．用电器短路是设计电路问题的常考项目，设计电路时应抓住用电器短路的典型特征：开关断开时用电器工作，开关闭合时用电器反而工作．三、达标训练1．下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是（  ）  A．B．C．D．2．如图所示是一个简易“选答器”．一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图中所示各电路图中符合要求的是（  ）
