3.4 活动:电路创新设计展示--2020-2021学年教科版九年级物理上册同步精品资源(课件和精选练习)

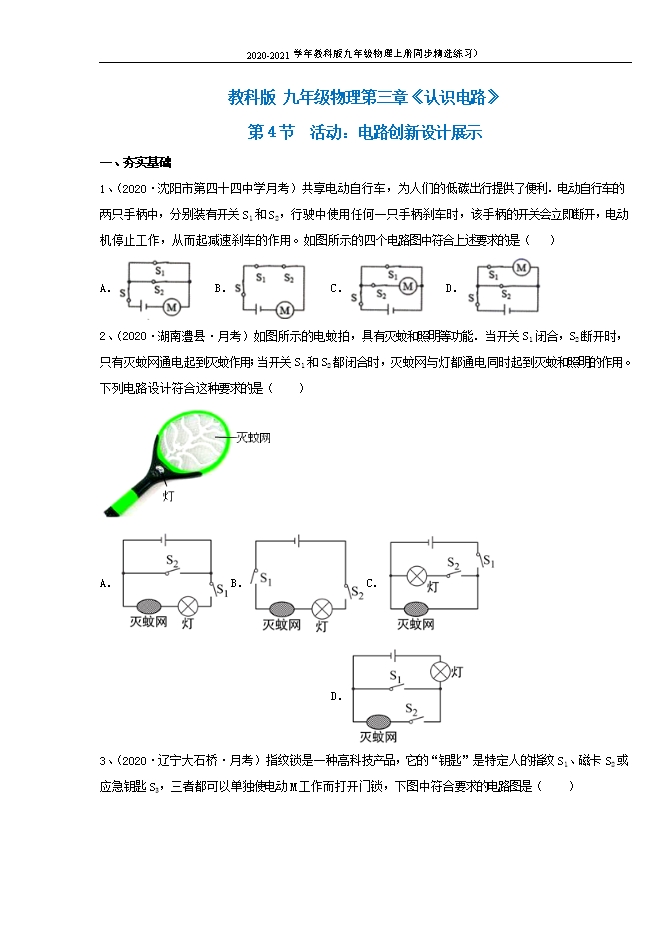

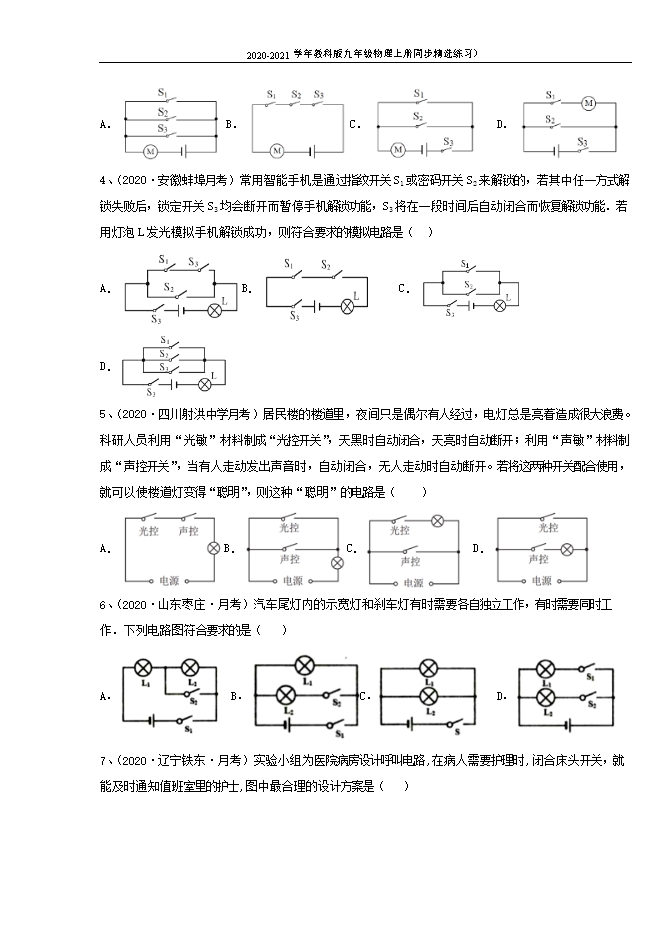

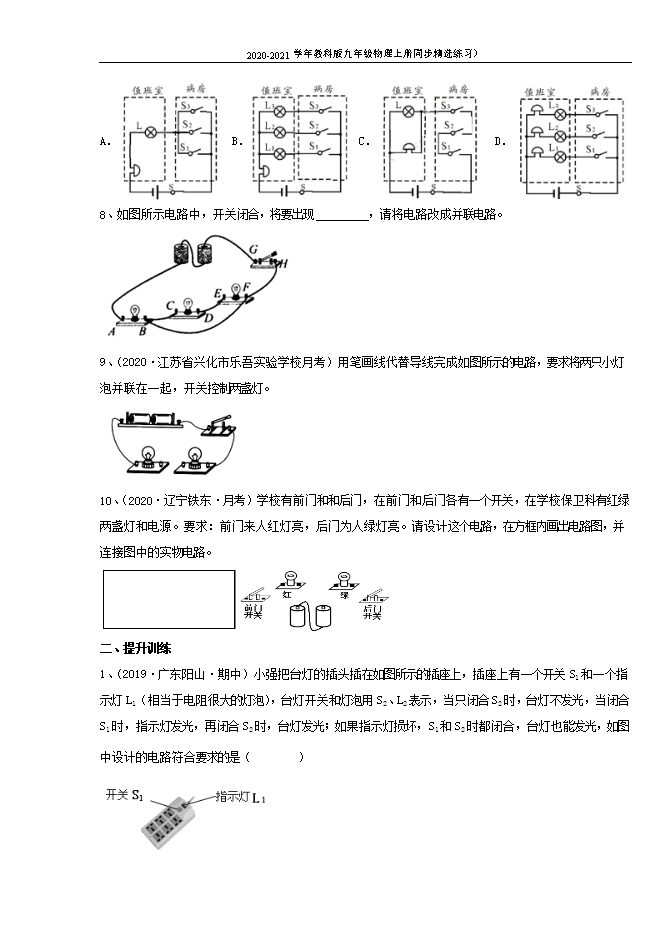

【内容简介】1、(2020•沈阳市第四十四中学月考)共享电动自行车,为人们的低碳出行提供了便利.电动自行车的两只手柄中,分别装有开关S1和S2,行驶中使用任何一只手柄刹车时,该手柄的开关会立即断开,电动机停止工作,从而起减速刹车的作用。如图所示的四个电路图中符合上述要求的是( )A. B. C. D. 【答案】B【解析】由题意可知,开关S1和S2任意一个开关断开时,电动机就会停止工作。由电路图可知,开关S1和S2并联,断开S1和S2中的任何一个开关时,电动机仍工作,A错误;由电路图可知,开关S1和S2串联,开关S1和S2都闭合后,电动机工作;S1和S2中的任何一个开关断开时,电动机就会停止工作,B正确;由电路图可知,断开开关S1,闭合开关S2时,电动机工作;闭合开关S1时,会造成电源短路,C错误;由电路图可知,断开开关S2,闭合开关S1时,电动机工作;闭合开关S2时,会造成电源短路,D错误。故选B。2、(2020•湖南澧县•月考)如图所示的电蚊拍,具有灭蚊和照明等功能.当开关S1闭合,S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明的作用。下列电路设计符合这种要求的是( ) A. B. C. D. 【答案】C【解析】根据题意可以知道,灭蚊网和灯泡工作时互不影响,因此属于并联,A、B选项中灭蚊网和灯串联,A、B错误;图中S1闭合,S2断开时,灯泡亮,灭蚊网不工作,C错误;图中S1闭合,S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时,灭蚊网与灯都通电同时工作,D正确。3、(2020•辽宁大石桥•月考)指纹锁是一种高科技产品,它的“钥匙”是特定人的指纹S1、磁卡S2或应急钥匙S3,三者都可以单独使电动M工作而打开门锁,下图中符合要求的电路图是( )A. B. C. D. 【答案】A【解析】由题可知,三个开关都可以单独控制电动机而打开门锁,所以三个开关应并联再与电动机M串联,A正确,B、C、D错误。故选A。4、(2020•安徽蚌埠月考)常用智能手机是通过指纹开关S1或密码开关S2来解锁的,若其中任一方式解锁失败后,锁定开关S3均会断开而暂停手机解锁功能,S3将在一段时间后自动闭合而恢复解锁功能.若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是( )A. B. C. D. 【答案】C【解析】由题意知开关S1或开关S2均可接通电路,所以S1、S2并联,开关S3断开手机解锁功能暂停,说明S3位于电路干路,C正确。故选C。5、(2020•四川射洪中学月考)居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”,天黑时自动闭合,天亮时自动断开;利用“声敏”材料制成“声控开关”,当有人走动发出声音时,自动闭合,无人走动时自动断开。若将这两种开关配合使用,就可以使楼道灯变得“聪明”,则这种“聪明”的电路是( )A. B. C. D. 【答案】A【解析】根据题意可得,声控开关和光控开关串联后共同控制灯泡,即用导线将各元件依次连接起来。故选A。6、(2020•山东枣庄•月考)汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作,有时需要同时工作.下列电路图符合要求的是( )
只能预览部分内容,查看全部内容需要下载哦~
