广东地区5年(2016-2020)中考1年模拟物理真题分类汇编:专题15 欧姆定律及其应用(原卷版和解析版)

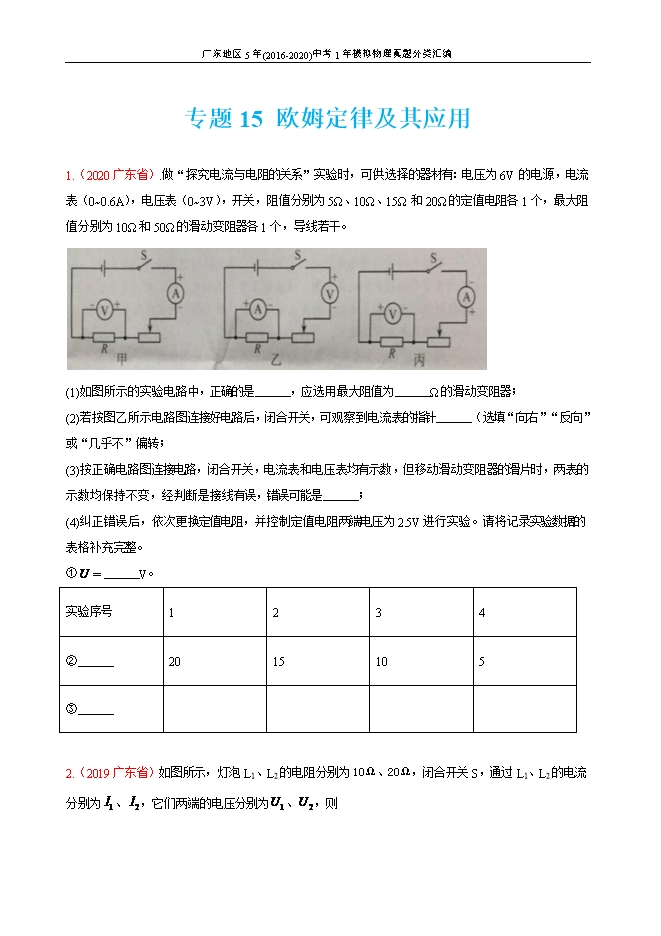

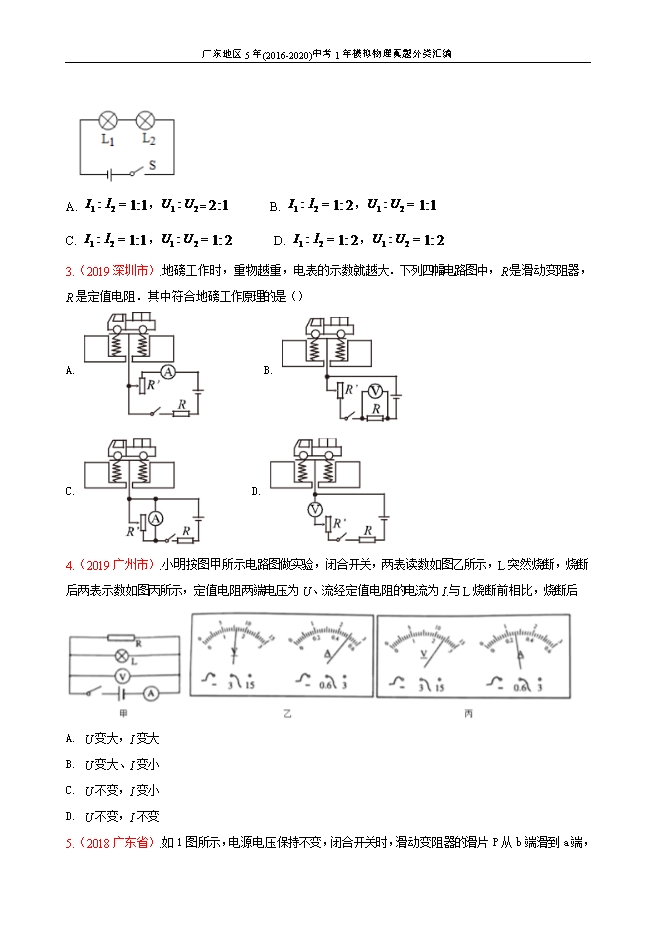

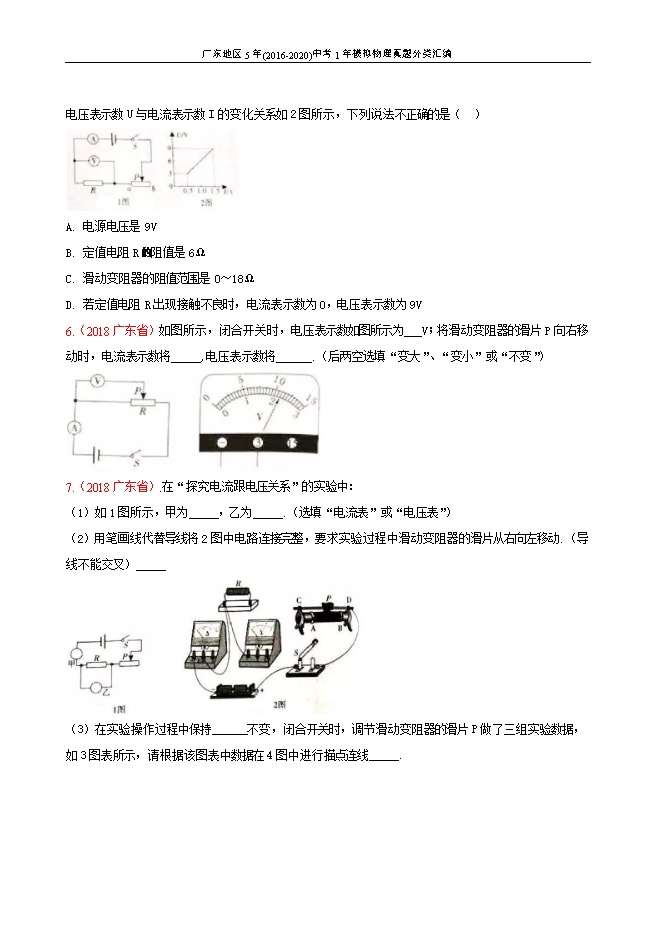

【内容简介】1.(2020广东省).做“探究电流与电阻的关系”实验时,可供选择的器材有:电压为6V 的电源,电流表(0~0.6A),电压表(0~3V),开关,阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个,最大阻值分别为10Ω和50Ω的滑动变阻器各1个,导线若干。 (1)如图所示的实验电路中,正确的是______,应选用最大阻值为______Ω的滑动变阻器;(2)若按图乙所示电路图连接好电路后,闭合开关,可观察到电流表的指针______(选填“向右”“反向”或“几乎不”偏转;(3)按正确电路图连接电路,闭合开关,电流表和电压表均有示数,但移动滑动变阻器的滑片时,两表的示数均保持不变,经判断是接线有误,错误可能是______;(4)纠正错误后,依次更换定值电阻,并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。① ______V。实验序号1234②______2015105③______【答案】 (1). 甲 (2). 50 (3). 几乎不 (4). 滑动变阻器下面的两个接线柱接入电路 (5). 2.5 (6). (7). 【解析】【详解】(1)[1]探究电流与电阻的关系,电阻、滑动变阻器、电流表串联于电路,电流表测整个电路的电流,电压表测电阻两端的电压;再根据电流表、电压表的接线方法知,实验电路中,正确的是甲。[2]当接入阻值为20Ω的定值电阻时,其两端的电压不能超过3V,根据串联电路分压的特点可得 则变阻器接入电路的最小阻值为 故选应选用最大阻值为50Ω的滑动变阻器。(2)[3]由图乙知,电压表串联接入了电路,因电压表的内阻很大,接入电路时,相当于电路断路,故电流表的指针几乎不动。(3)[4]按正确电路图连接电路,闭合开关,电流表和电压表均有示数,说明电路是通路,两表连接没有问题,但移动滑动变阻器的滑片时,两表的示数均保持不变,说明滑动变阻器以最大值接入了电路,即滑动变阻器下面的两个接线柱接入电路。(4)①[5]探究电流与电阻的关系时,应保持电阻的两端的电压不变,本实验,电阻两端的电压控制在2.5V,故 ②[6]由表格数据知,此格内容应为: 。③[7]因探究的是电流与电阻的关系,为了获得电流与电阻的关系,还应记录每次通过定值电阻的电流值,故表格内容为: 。2.(2019广东省)如图所示,灯泡L1、L2的电阻分别为10Ω、20Ω,闭合开关S,通过L1、L2的电流分别为 、 ,它们两端的电压分别为 、 ,则 A. = , = B. = , = C. = , = D. = , = 【答案】C【解析】【详解】由图可知:灯泡L1、L2串联;根据串联电路的电流特点可知,通过L1、L2的电流相等,即I1:I2=1:1;故BD错误;根据 可得它们两端的电压之比U1:U2=I1R1:I2R2=R1:R2=10Ω:20Ω=1:2,故A错误,C正确。.如图为某兴趣小组设计的电子秤简易电路图,Rx是压敏电阻,阻值随所受压力的增大而减小,R0是定值电阻。测量时,电压表V的示数随所称量物体对压敏电阻的压力增大而增大。请根据以上信息,在虚线框内将电路图补充完整。( )
