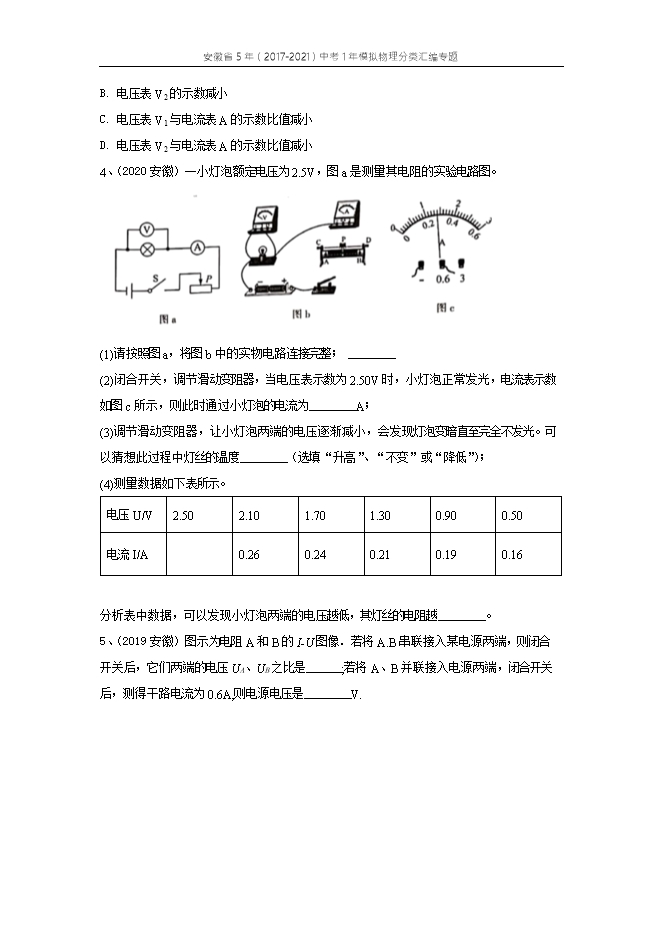

【内容简介】（2020安徽）一小灯泡额定电压为2.5V，图a是测量其电阻的实验电路图。 (1)请按照图a，将图b中的实物电路连接完整； ________(2)闭合开关，调节滑动变阻器，当电压表示数为2.50V时，小灯泡正常发光，电流表示数如图c所示，则此时通过小灯泡的电流为________A；(3)调节滑动变阻器，让小灯泡两端的电压逐渐减小，会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度________（选填“升高”、“不变”或“降低”）；(4)测量数据如下表所示。电压U/V2.502.101.701.300.900.50电流I/A0.260.240.210.190.16分析表中数据，可以发现小灯泡两端的电压越低，其灯丝的电阻越________。【答案】    (1).      (2). 0.28    (3). 降低    (4). 小【解析】【详解】(1)[1]灯泡电阻约10Ω，灯泡正常发光时的电流是 电流表选 量程，把开关、滑动变阻器、电流表串联接入电路，所求画图如下 (2)[2]如图C，电流表分度值是0.02A，电流表读数0.28A。(3)[3]小灯泡两端实际电压减小，实际功率降低，亮度变暗，温度降低。(4)[4]由表格数据可知，小灯泡两端实际电压减小，实际功率降低，亮度变暗，温度降低。灯丝电阻受温度影响，温度降低，电阻减小。5、（2019安徽）图示为电阻A和B的I-U图像．若将A.B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是________V.  【答案】    (1). 1:2    (2). 2【解析】【详解】由图像可知，当UA=3V时，IA=0.6A，IB=0.3A由 可得： ； ；若将A.B串联接入某电源两端，根据串联电路的特点，导体两端的电压与电阻成正比，所以 ；当将A、B两电阻并联后接在电源两端时，总电阻  ，电源电压 ．6、（2019安徽）.如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则 A. 电压表的示数变大,电流表的示数变大B. 电压表的示数变大,电流表的示数变小C. 电压表的示数不变,电流表的示数变大D. 电压表的示数变小,电流表的示数变大【答案】A【解析】【详解】由电路图可知，滑动变阻器与定值电阻串联，闭合开关后，滑片向左滑动时，接入的阻值变小，则电路中总电阻变小，由 可知，在电源电压不变时，电路中的电流变大，电流表实示数变大；R为定值电阻，由 可知其两端电压变大，故电压表示数变大；故A正确，BCD错误．7、（2019安徽）.图甲为伏安法测电阻的实验电路图．
