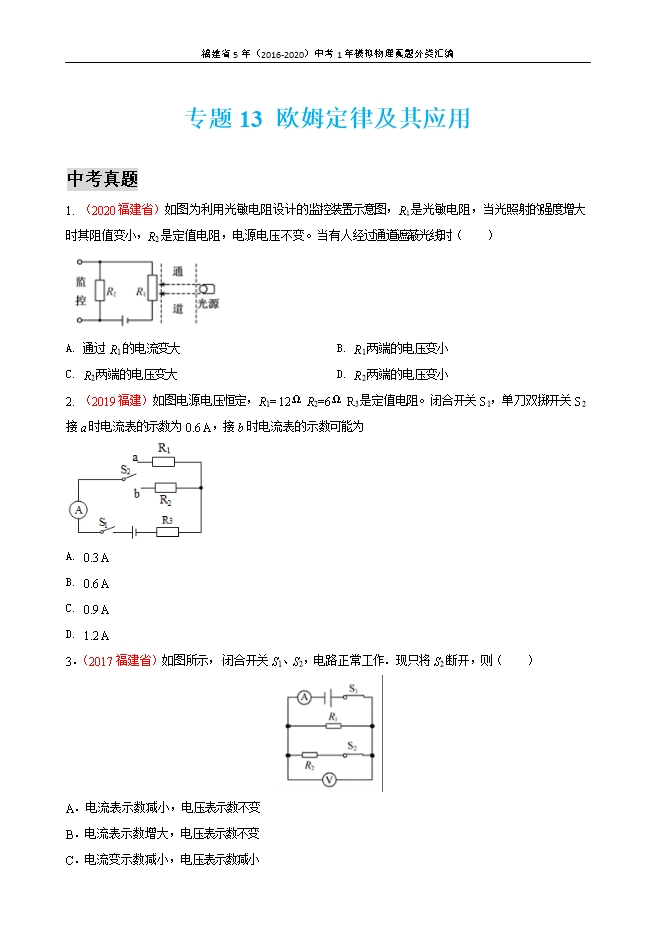

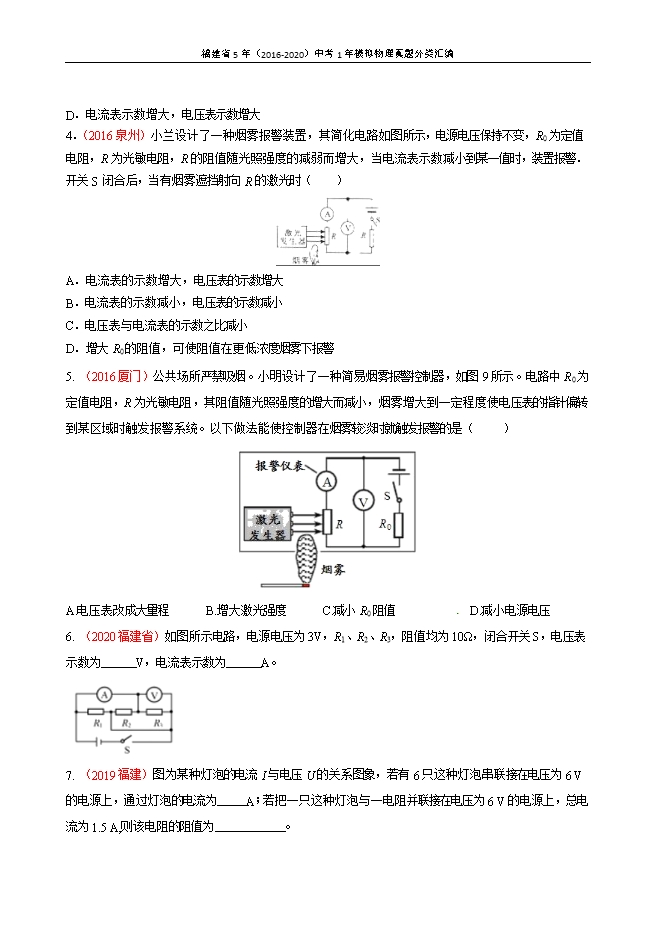

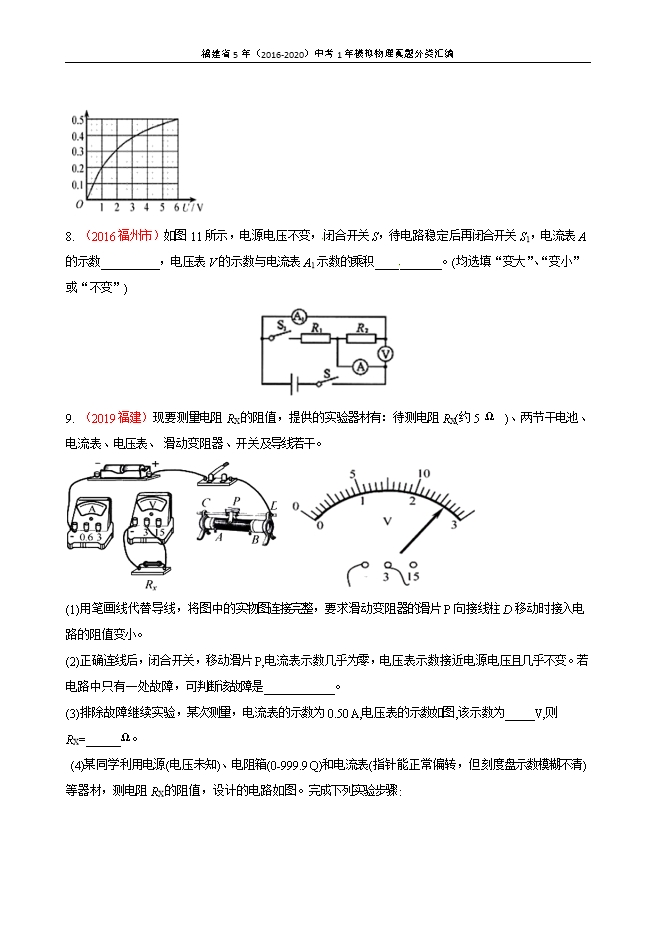

【内容简介】1. （2020福建省）如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时（　　） A. 通过R1的电流变大B. R1两端的电压变小C. R2两端的电压变大D. R2两端的电压变小【答案】D【解析】【详解】由图可知，两个电阻串联，当有人经过通道遮蔽光线时，R1的阻值变大，电路的总电阻变大，由I= 可知通过电路的电流变小，通过R1的电流变小，由U=IR2可知R2两端的电压变小，由串联电路电压的规律可知R1两端的电压变大。故选D。2. （2019福建）如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为 A. 0.3 AB. 0.6 AC. 0.9 AD. 1.2 A【答案】C【解析】【详解】由电路图可知，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A， R1与R3串联，电流表测电路中的电流，因串联电路中各处的电流相等，由  可得，电路中电流是：   (1)；接b时, R2与R3串联，电流表测电路中的电流，电流表的示数是：  (2)，如图电源电压U恒定，电阻R3恒定，分析等式(1) (2)可知，C选项正确。3．（2017福建省）如图所示， 闭合开关S1、S2，电路正常工作．现只将S2断开，则（　　） A．电流表示数减小，电压表示数不变B．电流表示数增大，电压表示数不变C．电流变示数减小，电压表示数减小D．电流表示数增大，电压表示数增大【答案】A【解析】试题分析：开关都闭合时，为并联电路，并联电路两端电压等于电源电压；断开开关S2，为电阻R1的基本电路，电阻R1两端的电压仍为电源电压，所以电压表示数不变；因为干路电流等于各支路电流之和， 并且并联电路中各支路互不影响，断开开关S2，电流表由测干路电流变为测量通过电阻R1的电流，但通过R1的电流不变，故电流表示数变小；可见，电流表示数减小，电压表示数不变；故应选A。4．（2016泉州）小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时（　　） A．电流表的示数增大，电压表的示数增大B．电流表的示数减小，电压表的示数减小C．电压表与电流表的示数之比减小D．增大R0的阻值，可使阻值在更低浓度烟雾下报警【答案】D 【考点定位】电路的动态分析5. （2016厦门）公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图9所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（     ） A.电压表改成大量程     B.增大激光强度C.减小R0阻值           D.减小电源电压【答案】C【解析】 【考点定位】欧姆定律6. （2020福建省）如图所示电路，电源电压为3V，R1、R2、R3，阻值均为10Ω，闭合开关S，电压表示数为______V，电流表示数为______A。 【答案】    (1). 3    (2). 0.6【解析】【详解】[1][2]由电路图可知，R1、R2和R3并联，电压表测电源电压，则电压表的示数为3V；电流表测R2和R3的电流之和，通过R2和R3的电流相等，即I= = = =0.3A故电流表的示数为0.6A。7. （2019福建）图为某种灯泡的电流I与电压U的关系图象，若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为_____A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A,则该电阻的阻值为____________。
