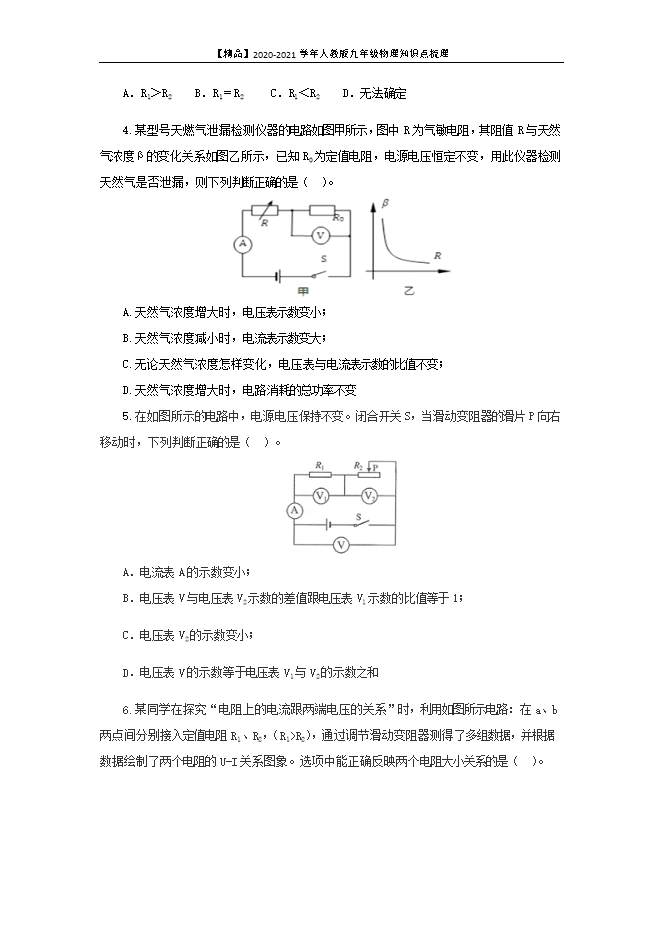

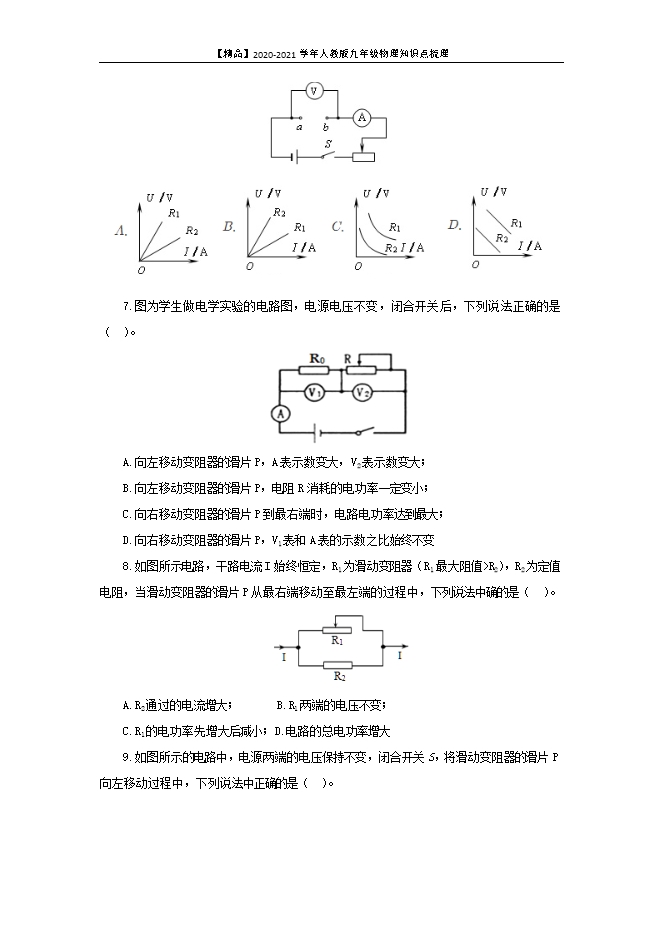

【内容简介】一、选择题（每题2分，共44分）1．如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（　）。 A.把滑动片移到左端时才能闭合开关；B.电压表、电流表量程可能选大了；C.开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象；D.灯亮度变亮时，电压表示数变大，电流表示数变小【答案】D 。【解析】A、闭合开关前，滑动变阻器滑片应位于最大阻值处，所以把滑动片移到左端，故A正确；B、两节干电池作为电源，电压表应选择0～3V量程，电流表应选择0～0.6A量程，故B正确；C、灯不亮，电路发生短路或断路，电压表有示数说明与电压表并联的电路开路，电压表示数接近电源电压，故C正确；D、灯泡亮度变亮，实际功率变大，由P= 可知，灯泡两端电压增大，由P=I2R可知通过小灯泡的电流变大，故D错误。故选D。2.下列说法中，不正确的是(    )。A．相同的电压加在阻值不同的导体两端，电流一定不同；B．用不同的电阻研究电流和电压的关系，得到的结论都一样；C．同一电阻，它两端电压越大，通过它的电流也越大；D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变【答案】D。【解析】A．电压相同时，导体的阻值不同，由 可知，电流一定不同，故A正确；B．用不同的电阻来研究电流和电压，结论都是一样，即电阻一定时，电流和电压成正比，只是比例系数不同而已，故B正确；C．同一电阻的阻值不变，由 可知，电阻两端电压越大，通过它的电流也越大，故C正确；D．由 可知，电压与电流的比值等于导体的电阻，同一电阻的阻值一定，所以，其两端的电压改变时，该电阻两端的电压与电流的比值不变，故D错误。故选D。3．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是(    )。 A．R1＞R2    B．R1＝R2       C．R1＜R2    D．无法确定【答案】A。【解析】(1)正确从图象中读出对应的U－I值，会利用控制变量法比较两个电阻的阻值大小。(2)此类题目有两种方法：①相同电压，比较电流，电流大的电阻小，电流小的电阻大；②相同电流，比较电压，电压大的电阻大，电压小的电阻小。由U-I图象（见下图） 得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2。故选A。4.某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（  ）。 A.天然气浓度增大时，电压表示数变小；B.天然气浓度减小时，电流表示数变大；C.无论天然气浓度怎样变化，电压表与电流表示数的比值不变；D.天然气浓度增大时，电路消耗的总功率不变【答案】C。【解析】A、由乙图可知，天然气浓度增大时，气敏电阻R阻值减小，电路中电流变大，电压表示数变大，A不符合题意；B、天然气浓度减小时，气敏电阻R阻值增大，电路中电流变小，电流表示数变小，B不符合题意；C、电压表测量定值电阻R0两端的电压，电流表测量串联电路的电流，无论天然气浓度怎样变化，根据欧姆定律，电压表与电流表示数的比值为定值电阻R0的阻值，所以比值不变，C符合题意；D、天然气浓度增大时，气敏电阻R阻值减小，电路中电流变大，根据P=UI，电路消耗的总功率变大，D不符合题意。故答案为C。
