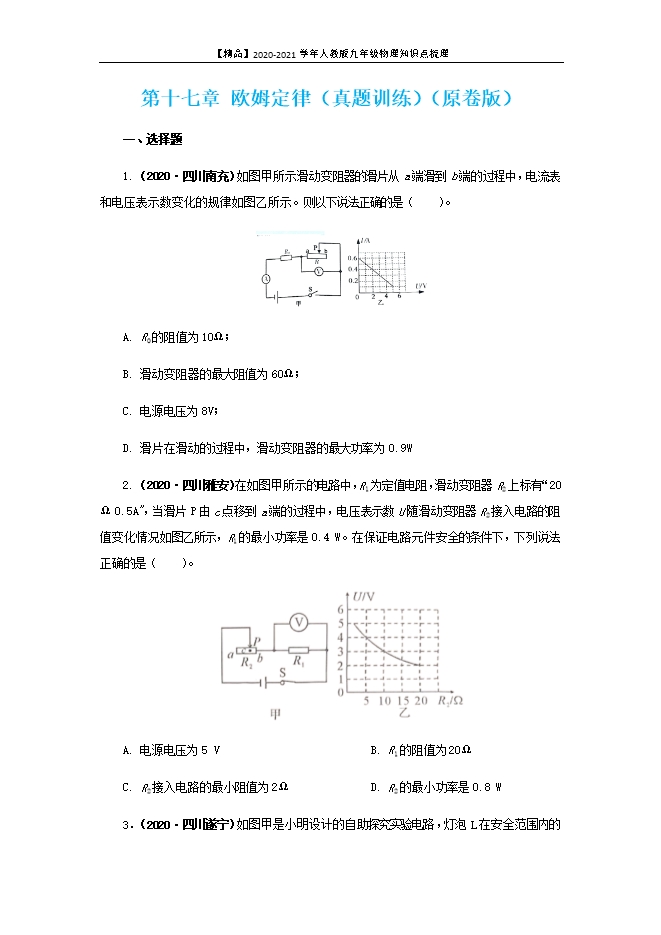

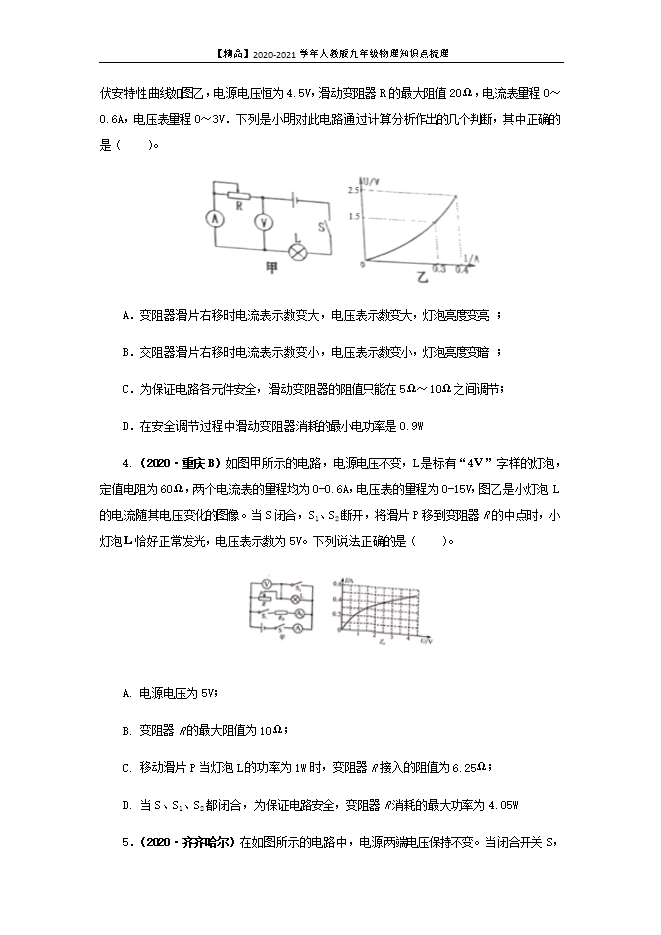

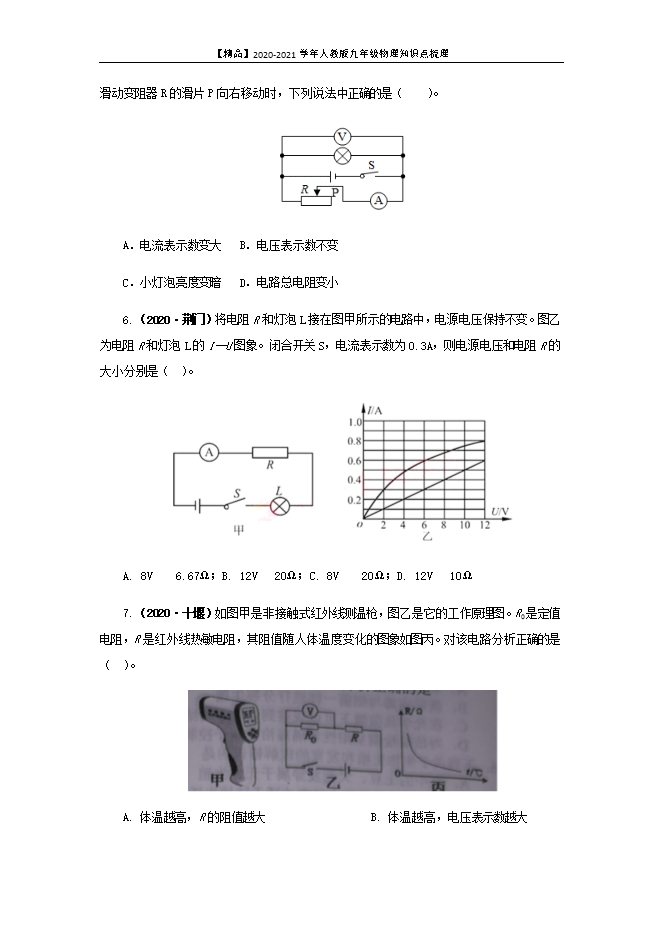

【内容简介】1.（2020•四川南充）如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则以下说法正确的是（　　）。 A. R0的阻值为10Ω；B. 滑动变阻器的最大阻值为60Ω；C. 电源电压为8V；D. 滑片在滑动的过程中，滑动变阻器的最大功率为0.9W2.（2020•四川雅安）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A"，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。在保证电路元件安全的条件下，下列说法正确的是（　　）。 A. 电源电压为5 VB. R1的阻值为20ΩC. R2接入电路的最小阻值为2ΩD. R2的最小功率是0.8 W3．（2020•四川遂宁）如图甲是小明设计的自助探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0～0.6A，电压表量程0～3V．下列是小明对此电路通过计算分析作出的几个判断，其中正确的是（　　）。 A．变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮；B．交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗；C．为保证电路各元件安全，滑动变阻器的阻值只能在5Ω～10Ω之间调节；D．在安全调节过程中滑动变阻器消耗的最小电功率是0.9W4.（2020•重庆B）如图甲所示的电路，电源电压不变，L是标有“4Ｖ”字样的灯泡，定值电阻为60Ω，两个电流表的量程均为0-0.6A，电压表的量程为0-15V，图乙是小灯泡L的电流随其电压变化的图像。当S闭合，S1、S2断开，将滑片P移到变阻器R的中点时，小灯泡Ｌ恰好正常发光，电压表示数为5V。下列说法正确的是（　　）。 A. 电源电压为5V；B. 变阻器R的最大阻值为10Ω；C. 移动滑片P当灯泡L的功率为1W时，变阻器R接入的阻值为6.25Ω；D. 当S、S1、S2都闭合，为保证电路安全，变阻器R消耗的最大功率为4.05W5．（2020•齐齐哈尔）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（　　）。
