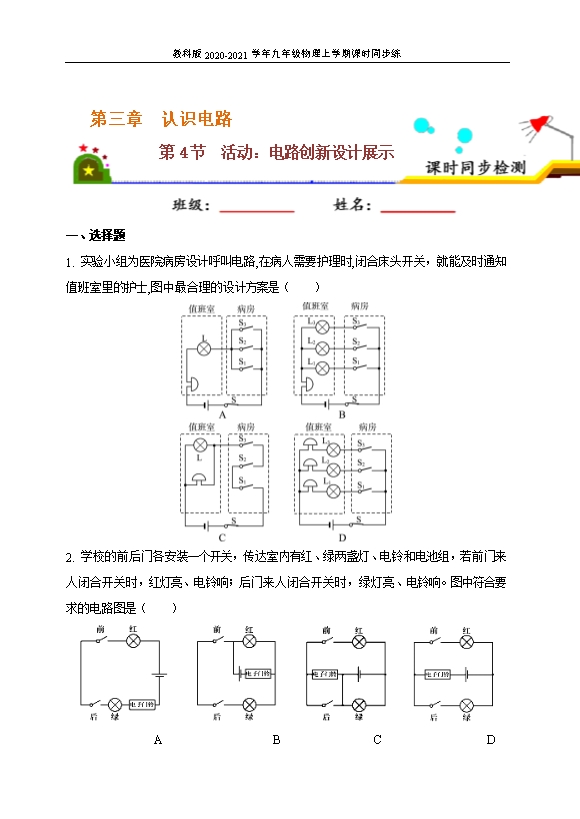

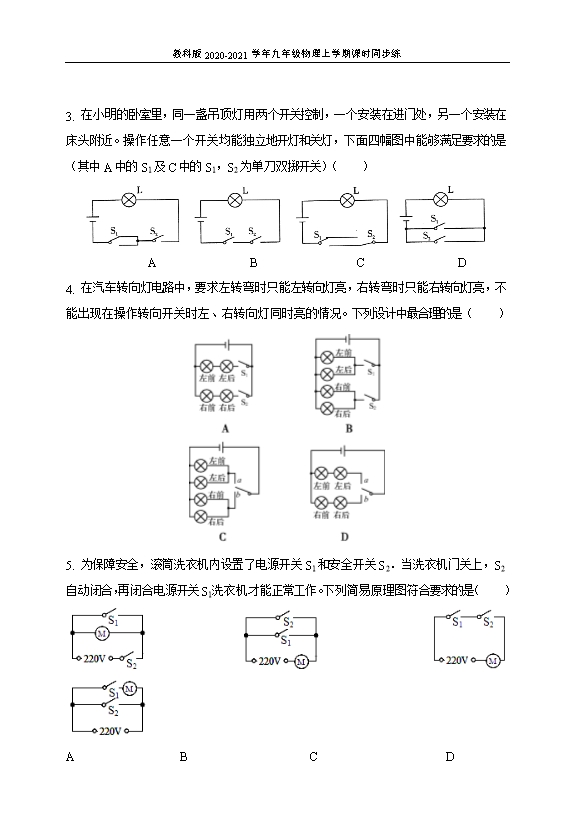

【内容简介】1. 实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（　　） 【答案】B【解析】不同病人对应不同灯泡，病人之间互不影响，开关之间应该并联；电铃起提醒作用，需要连接在干路上。2. 学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。图中符合要求的电路图是（　　）                          A                   B                C                  D【答案】D【解析】经分析可知，两个灯泡并联，且各有一个开关控制，前门开关控制红灯，后门开关控制绿灯，电铃接在干路中，由选项可知，D符合题意。3. 在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（　　）                  A                B                 C                D【答案】C【解析】A、图中S1为单刀双掷开关，S2为单刀开关，当S2断开时，无论S1往哪个方向掷，灯泡都不能发光，故A不符合题意；B、图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故B不符合题意；C、图中S1和S2为单刀双掷开关，S1接1时灯泡不发光，S1接2时灯泡发光；S2接1时灯泡发光，S2接2掷时灯泡不发光，任意一个开关都可以开灯、关灯，故C符合题意；D、图中两个单刀开关并联，闭合S1或S2都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故D不符合题意。 操作任意一个开关均可以开灯、关灯，说明任何一个开关闭合时，灯泡都亮，任何一个开关断开时灯泡都灭，由此分析解答。4. 在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况。下列设计中最合理的是（　　）             【答案】C【解析】汽车的每一侧各有两个转向灯，一共有4个灯泡； 由生活经验可知，左侧、右侧的两个灯泡在工作时互不影响（即：同一侧的一个灯泡损坏时，另一灯泡仍然会发光），所以同一侧的两个灯泡的连接方式是并联的，故AD错误； 由于在操作过程中，不能出现左、右转向灯同时亮的情况，所以电路中只能由一个单刀双掷开关进行控制，故C正确，B错误。 故选：C。汽车的每一侧各有两个转向灯，故一共有4个灯泡；根据灯泡的发光情况判定灯泡的连接方式，根据开关的作用判定开关的连接方式。5. 为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　）                         A                  B                     C                      D【答案】C【解析】题目要求：S2闭合后，再闭合开关S1洗衣机的电动机才能正常工作，由此分析各选项即可。 A、由图知，闭合开关S2后，电动机即开始工作，再闭合S1后会造成电源短路，故A不符合要求； B、由图知，两开关并联，所以两开关只要有一个开关闭合电动机都会工作，故B不符合题意； C、由图知，S2闭合后电动机不工作，再闭合开关S1电动机才开始工作，故C符合题意； D、由图知，闭合开关S1后，电动机即开始工作，再闭合S2后会造成电源短路，故D不符合要求。6. 某智能家政机器人有三种识别启动方式：人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用M表示)，下列电路设计符合要求的是（　　）                            A              B                C            D【答案】C【解析】由题知，人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以三个开关应并联后再与电动机串联在电源上，所以ABD不符合题意，C符合题意。7.小丽家最近购买了一台标有一级能效的电冰箱。她通过观察发现，这台电冰箱的压缩机和冷藏内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯。据此判断：该冰箱内部电路最接近下图中的（　　） 【答案】D【解析】电冰箱的压缩机和冷藏内的照明灯工作时互不影响，因此应是并联电路；开关S1控制压缩机，开关S2控制照明灯，因此D正确。8. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
